ToughArmor MB092VK-B

2 x 2.5 インチ U.2 / U.3 NVMe SSD搭載用リムーバブルエンクロージャ PCIe 4.0 対応 3.5 インチベイサイズ (2 x SlimSAS SFF-8654 4i接続)
製品詳細

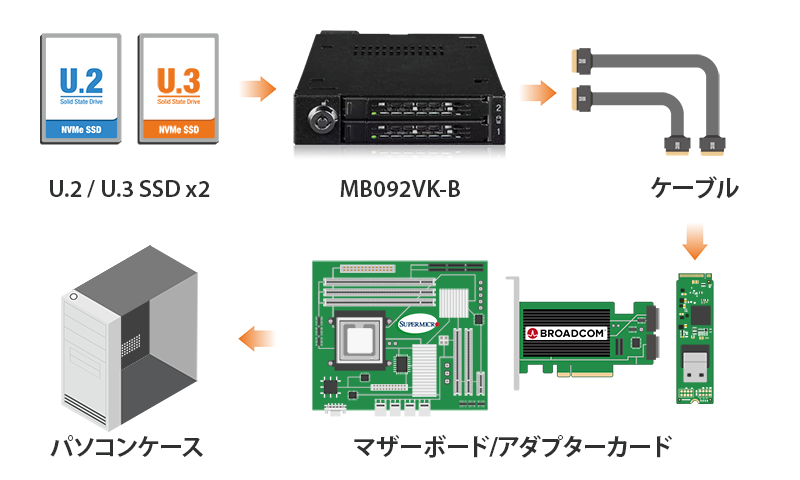

  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。

  • ToughArmor MB092VK-Bは2台U.2 / U.3 NVMe SSDを搭載可能なリムーバブルケースです。 PCIe 3.0 / 4.0対応となり、Slimline SAS(SFF-8654 4i)接続を介して最大64Gbpsのデータ転送速度をサポートします。 このリムーバブルケースは3.5インチドライブベイ(フロッピーベイ)スペースに適合します。 前面のドライブベイスペースにあるリムーバブル式ドライブトレイの利点により、ユーザーはコンピュータケースを分解せずにエンタープライズU.2またはU.3ドライブに簡単にアクセスできます。
  • 革新的なリムーバブルドライブの設計
    U.2 NVMe SSDは通常、内部にインストールされるように設計されているため、メンテナンスが必要な場合はアクセスが難しくなることがあります。 MB092VK-Bを使用すると、U.2ドライブはフロントの3.5インチドライブベイスペースに移動し、簡単にアクセスできるため、より効率的で簡単なプロセスになります。 さらに、各リムーバブルドライブトレイは、高さ5mmから9.5mmの2.5インチU.2またはM.2 SSDをインストールできます。
  • 優れた性能
    PCIe 4.0仕様で64Gbpsのフルパフォーマンスを実現するために、MB092VK-Bは2x Slimline SAS(SFF-8654 4i)コネクタを使用し、最大32GbpsのU.2 NVMe PCIe3.0 x 4 SSDとも下位互換性があります。
  • フルメタル保護
    ドライブエンクロージャーを長年にわたって信頼できるようにするため、MB092VK-Bは、軍隊や医療システムなどの過酷な環境にも耐えられます。また、ドライブトレイを含む、デバイス全体は頑丈なメタル素材で構成され、 難燃性の要望にも満たしております。
  • 最適な冷却効率
    内蔵の25mm冷却ファンは、U.2 NVMe SSDによって生成された熱を、エンクロージャー周囲に配置された通気孔を通して効率的に分散します。 ファン速度を調整するには、背面にあるジャンパー(高、低、およびオフ)で設定可能です。
  • 例外的な製品互換性
    MB092VK-B は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、 こちらをクリックしてください。
  • 機能満載
    Slimline-SASおよびSATA電源コネクタは、ロッキングラッチ設計のケーブルと互換性があります。 したがって、ケーブルを接続すると、ケーブルは所定の位置に固定されます。
  • トレイに組み込まれているLEDステータスライトは、ドライブの電源が入って使用されていることを知らせます。 電力を節約するためにドライブが取り付けられていない場合、LEDは自動的にオフになります。
  • 物理的なセキュリティを追加するために、付属の2段式キーロックを使用して、不要なアクセスから保護し、軍用アプリケーションや車載PCなどの過酷な環境でもドライブを保護できます。
  • (オプション)M.2 NVMe SSDからU.2 NVMe SSDアダプター
    EZConvert MB705M2P-B EZConvert MB705M2P-B アダプタを使用して M.2 NVMe SSD を U.2 NVMe SSD に変換すると、ツールレスで SSD を取り付けることができ、高速 M.2 NVMe SSD 専用に設計された大型ヒートシンクが付属します。 MB705M2P-B はブリッジコネクタを使用して M.2 NVMe SSD を接続するため、M.2 NVMe SSD のゴールドフィンガーが抜き差し時の損傷から保護されます。これにより、M.2 NVMe SSDを頻繁に交換するユーザーにとって理想的なソリューションとなります。
  • (オプション)3.5インチから5.25インチドライブベイ変換ブラケット
    Flex-Fit MB343SP製品は5.25インチデバイスベイを3.5インチデバイスベイに変換するブラケットとなります。また、変換だけではなく、ストレージ追加用のデュアル2.5インチドライブスロットを備えた頑丈なワンピースデザインも備えています。
  • 厚さ15mmのU.2/U.3 SSD のサポートが必要?
    U.2 / U.3 NVMe SSD の高さが15mmの場合、5.25インチベイサイズの ToughArmor MB105VP-B デュアルベイ U.2/U.3 NVMe SSD 搭載用リムーバブルケースが対応できます。2 つの高さ 5 ~ 15mm の U.2 / U.3 NVMe SSD を収容可能となり、さらに高性能 40x20mm 冷却ファンを搭載しているため、ファンレス タイプリムーバブルケースと比較して SSD の動作温度を最大 5°C 下げることができます。高い容量SSDと効率的な冷却を必要とするアプリケーションやシステムに最適です。
カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB092VK-Bに対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 MIL-STD-810H - 方法501.7および502.7
*IEC 60529 (IPX5) 水流からの保護
*振動テスト MIL-STD-810H, 方法 514.8, 手順 I(耐振動性)
*機能衝撃 MIL-STD-810H, 方法 516.8- 手順 I(衝撃防止)
*IEC60529(IPX5)認証に合格するためには、ドライブ可動ラック筐体にカスタマイズされたフロント防水パネルを追加する必要がある。防水とは、筐体全体を防水にするのではなく、製品を筐体に設置した際に、フロントパネルから筐体内への水の浸入を防ぐことを指す。
*ドライブ・モバイル・ラック筐体は、振動試験および機能衝撃認証に合格するために、ドライブ・キャディ(トレイ)と筐体をカスタマイズし、サムスクリュー・ロック機構を含める必要があります。上記のサムスクリュー設計概略図をご参照ください。.

ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。

主な特徴
高さ5〜9.5mmの2 x 2.5インチU.2/ U.3 NVMe SSDを搭載可能

標準3.5インチデバイスベイ(フロッピーベイ)に適合

2 x Slimline SAS(SFF-8654 4i)コネクタを使用、ピン配置はSFF-9402Rev1.1で定義

ドライブベイあたりPCIe4.0の 64Gbps転送速度をサポート

頑丈なフルメタル筐体とドライブトレイ

速度設定(高、低、オフ)をジャンパで調整できるユーザー交換可能な 25mm 冷却ファンを搭載

物理的セキュリティのための2段式キーロック

イーグルフックトレイラッチがトレイをエンクロージャー内にしっかりと保持

EMI接地–SSDを電気的損傷から保護

Active Power Technology(APT)–ドライブが取り付けられていないときにシャットダウンすることで電力を節約

業界をリードする長期の限定保証

専門的に訓練された米国を拠点とするテクニカルサポートエージェントからの無料サポート



スペック
モデル番号 : MB092VK-B
色 : ブラック
サポートドライブサイズ : 2.5インチ(高さ9.5mmまで)
互換性のあるドライブタイプ : U.2またはU.3
ドライブ数 : 2
ドライブベイ : 1 x 3.5インチドライブベイ
ホストインターフェース : 2 x SlimSAS SFF-8654 4i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
電源入力 : 1 x 15ピン SATA 電源コネクタ
転送速度 : 最大64Gbps(SSD速度による)
SSD容量のサポート : 制限なし
ドライブ冷却 : 1 x 25x25x10mm ファン
構造/素材 : フルメタル
ホットプラグ : 対応
製品の寸法 (L x W x H) : 143 x 101.2 x 25.4mm
製品の正味重量 : 415.6 g
パッケージの総重量 : 482 g
ドライブアクティビティLED表示 : 電源:緑色に点灯。 ドライブアクセス:緑色に点滅
パッケージの内容 : 本体、ユーザーマニュアル、ネジ
U.2コネクタ挿入率 : マックス10,000
湿度 : 5%~65% RH
動作温度 : 0°C から 60°C (32°F から 140°F)
保管温度 : -35°C から 70°C (-31°F から 158°F)
コンプライアンス : CE, RoHS, REACH
保証 :  1年間保証

対応するドライブトレイ(キャディ):

  • MB991TRAY-B
  • MB994TK-B

対応するドライブケーブル:

  • MB306L-B Cable
  • MB310L-B Cable
  • MB323L-B Cable

関連製品シリーズ:

  • NVMe Enclosures
  • SAS/SATA Enclosures

ToughArmor 製品:

FAQ

Q: MB092VK-B で動作する増設カードをお勧めできますか??

A: MB092VK-Bとの互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: ICY DOCK NVMeエンクロージャーは 標準PCIe4.0をサポートしていますか?

A: はい、すべてのICY DOCK NVMeエンクロージャーは標準PCIe4.0をサポートしています。 ただし、PCIe3.0デバイスをPCIe4.0ホストに接続する場合、帯域幅はPCIe3.0に制限されます。

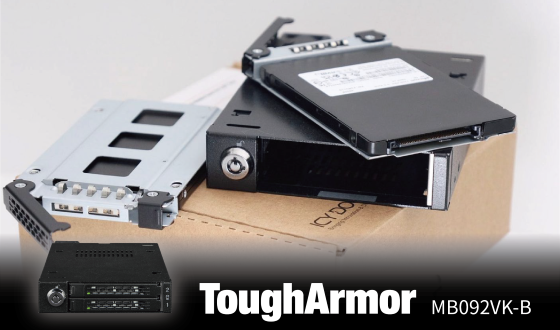

レビュー
