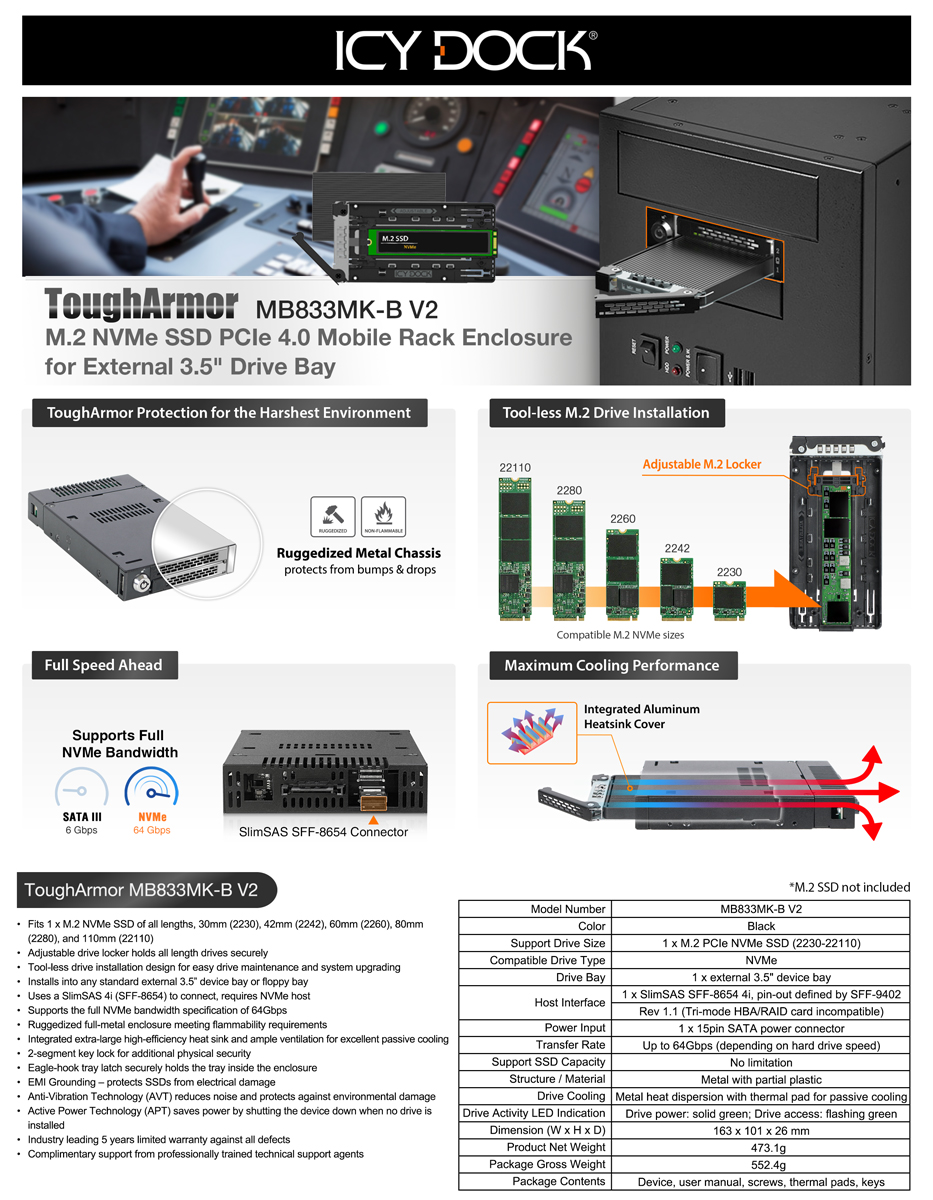

ToughArmor MB833MK-B V2

M.2 NVMe SSD 搭載用 リムーバブルエンクロージャ PCIe 4.0対応 3.5 インチベイサイズ (1 x SlimSAS SFF-8654 4i接続)
製品詳細
  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。
  • ToughArmor MB833MK-B V2
    ToughArmor MB833MK-B V2は頑丈なリムーバブル式M.2 NVMe SSD搭載用エンクロージャーで、コンピューターシステムの単一の3.5インチドライブベイに取り付けることができ、SlimSAS 4i(SFF-8654)インターフェースを介してPCIe 4.0 64Gb/sのデータ転送速度をサポートしています。また、長さ30mmから110mmまでのすべての標準M.2ドライブ(2230、2242、2260、2280、22110)に対応しています。これにより、リムーバブルドライブトレイとツールレスの調整可能なM.2ドライブロッカーを使用して、M.2 NVMe SSDの取り付けや取り外しのプロセスが簡素化され、コンピューターケースを開かなくてもドライブマウンティングネジを扱うことなく、いつでもドライブを交換することができます。さらに、エンクロージャ周りに多数の通気孔と連携して、各ドライブトレイには効率の良いアルミヒートシンクが装備されており、SSDが最適な温度で動作することを目指しています。ICY DOCKの最も堅牢なラインの一部として、MB833MK-B V2はフルメタルの構造で作られており、最大限の保護のために金属のバレルキーロックが装備されています。
  • Triモードコントローラと互換性の現状
    高い需要と最近のホストカードメーカーによる回路基板の更新への対応として、ToughArmor MB833MK-B V2は現在、Broadcom、Arecaなどの主要ブランドのTriモードコントローラーカードをサポートしています。互換性のあるカードやケーブルの詳細情報については、製品ページのFAQセクションをご参照ください。
  • M.2ドライブはもう隠さない
    従来のM.2ドライブの取り付け方法は、小さなネジを使用してマザーボードやライザーカードに固定するという作業となり、取り外すか取り付けること自体が非常に面倒で時間がかかります。幸いにも、ICY DOCKは画期的なソリューションであるToughArmor MB833MK-B V2を導入しました。この革新的な製品により、M.2ドライブをコンピューターケースの前面に配置することができ、M.2 NVMe SSDの取り付けと取り外しのプロセスが合理化されます。ToughArmor MB833MK-B V2により、かつて複雑だった手順がはるかに簡単で効率的なものに変わります。
  • ツールレスのM.2ドライブインストール方法
    通常、M.2 PCIe NVMe SSDドライブは45度の角度で挿入され、ネジでマザーボードに固定されます。しかし、ToughArmor MB833MK-B V2を使用すると、このプロセスははるかに簡単になります。ユーザーは簡単にM.2 SSDをドライブトレイに配置し、ドライブロッカーを調整して特定のM.2ドライブタイプに合わせ、その後下に押し込んでしっかりと固定できます。この簡素化された手順は5秒未満で完了し、小さくて紛失しやすいネジが不要となり、M.2ドライブの取り付けにより効率的で革新的な方法を導入します。

    ToughArmor MB833MK-B V2は、完全にツールレスのドライブインストール体験を提供し、大型の高効率アルミヒートシンクにも適用されます。ヒートシンクの取り付けや取り外し時にツールは必要ありません。トレイの下にある2つのボタンを親指で押すだけで、ヒートシンクが簡単に取り外すことができます。再インストールするには、トレイをヒートシンクで覆い、少し下向きの力を加えるだけで、ヒートシンクはしっかりと元の位置に戻ります。
  • EMI接地技術
    M.2 SSDの接地は重要です。適切な接地がない状態でドライブを交換すると、静電気によるハードウェアの損傷が発生する可能性があります。当社の革新的なEMI接地技術はドライブがM.2調整可能なロッカーにクリップされると、トレイ、筐体、コンピューターシステムを通じて接地され、ドライブを静電気サージから保護します。
  • 全ドライブ長サポート
    M.2調整可能なロッカーは、2230(30mm)、2242(42mm)、2260(60mm)、2280(80mm)、および22110(110mm)を含むすべての標準M.2 PCIe NVMe SSDドライブに対応しており、将来的な拡張サイズM.2 110mmドライブにも対応しています。
  • 最大の冷却性能
    M.2 NVMe SSDは高温を発生することで知られているため、常に動作温度を維持してパフォーマンスの低下を防ぐことが重要です。各ドライブトレイには、特大の高効率アルミニウムヒートシンクリッドとサーマルパッドが装備されています。
  • 熱は各側面に戦略的に配置された通気孔を通じて効率的に拡散され、コンピュータの冷却システムと連携して作用します。この賢明なデザインにより、ドライブは重い負荷の下でも最適な動作温度を維持します。
  • 全速前進
    ToughArmor MB833MK-B V2採用了SlimSAS(SFF-8654)インターフェースを使用しており、これにより64Gbp/sというNVMeフル帯域幅をサポートしています。この速度は前のSATA規格よりも10倍以上高速です。この驚異的な速度は、リアルタイムサーバー、高性能PC、ディープラーニングマシン、4K/8K/3Dメディアワークステーションなど、データ集中型のアプリケーションにとって完璧な選択肢となります。
  • 頑丈な設計
    ToughArmor MB833MK-B V2は、頑丈なフルメタルのシャーシ、トレイ、およびマウンティングブラケットを特徴としており、製品の耐久性を向上させ、効果的な熱放散に寄与しています。さらに、シャーシに統合された振動防止メカニズムは、ノイズを低減し、環境の損傷から保護します。この堅牢な構造と綿密なデザインは、長い製品寿命とさまざまな状況での信頼性のあるパフォーマンスを保証します。
  • 特長満載
    トレイに組み込まれたLEDステータスライトは、ドライブが電源が入っていて使用中であることを示し、ドライブがインストールされていない場合には電源を節約するために消灯します。
  • 物理的なセキュリティの追加層として、ToughArmor MB833MK-B V2には大型のバレルキー・ロック機構が含まれています。この機能により、未承認の物理的なアクセスから保護され、軍用展開や車載アプリケーションなどの厳しい環境でもドライブが確実に固定されることが保証されます。
  • 例外的な製品互換性
    MB833MK-B V2は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、 こちらをクリックしてください。
  • (オプション)3.5インチから5.25インチのドライブベイ変換ブラケット
    Flex-Fit MB343SPドライブベイ変換ブラケットを利用することで、5.25インチのデバイスベイを簡単に3.5インチのデバイスベイに変えられます。このブラケットは頑丈な一体型デザインを備えており、デュアル2.5インチドライブスロットを備えており、追加のドライブストレージオプションを提供します。
  • 当社の互換性のあるケーブルのラインナップをご覧ください。これにより、広範な調査の必要がなくなり、よりシンプルなセットアップ体験を確実にします。

    対応ドライブケーブル:

    • MB323L-B Cable
    • MB306L-B Cable
    • MB310L-B Cable
  • 同じリア接続を使用する同様の製品を幅広く取り揃えています。詳細については、以下の製品をクリックしてください。

    対応ドライブ:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
どのToughArmor MB833があなたに適しているか?
モデル MB833M2K-B MB833MK-B V2
コネクタ 1 x MiniSAS HD 4i (SFF-8643) 1 x SlimSAS 4i (SFF-8654)
ピンアウトの定義 レガシー SFF-9402 Rev 1.1
(TriモードHBA/RAIDアダプタ対応)
適用可能な レガシーピンアウトの
NVMe HBA/RAIDアダプタ
SFF-9402ピンアウトの
TriモードHBA/RAIDアダプタ


カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB833MK-B V2 に対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 MIL-STD-810H - 方法501.7および502.7
*IEC 60529 (IPX5) 水流からの保護
*振動テスト MIL-STD-810H, 方法 514.8, 手順 I(耐振動性)
*機能衝撃 MIL-STD-810H, 方法 516.8- 手順 I(衝撃防止)
*IEC60529(IPX5)認証に合格するためには、ドライブ可動ラック筐体にカスタマイズされたフロント防水パネルを追加する必要がある。防水とは、筐体全体を防水にするのではなく、製品を筐体に設置した際に、フロントパネルから筐体内への水の浸入を防ぐことを指す。
*ドライブ・モバイル・ラック筐体は、振動試験および機能衝撃認証に合格するために、ドライブ・キャディ(トレイ)と筐体をカスタマイズし、サムスクリュー・ロック機構を含める必要があります。上記のサムスクリュー設計概略図をご参照ください。.

ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。

主な特徴
全ての長さのM.2 NVMe SSDに適合:30mm (2230)、42mm (2242)、60mm (2260)、80mm (2280)、および110mm (22110)

調整可能なドライブロッカーが全長のドライブをしっかり保持

ツールレスのドライブインストール設計:簡単なドライブメンテナンスとシステムのアップグレード

任意の標準3.5インチデバイスベイまたはフロッピーベイに取り付け可能

SlimSAS 4i (SFF-8654)を使用して接続:NVMeホストが必要

NVMeフル帯域仕様64Gbpsをサポート

耐久性のあるフルメタルのエンクロージャ:難燃性要件を満たす

大型の高効率アルミヒートシンクと十分な通気口による優れた筐体冷却

物理的なセキュリティのための2段式キーロック

イーグルフックトレイラッチがトレイをエンクロージャ内でしっかり保持

EMI接地:電気的なダメージからSSDを保護

防振技術(AVT)により、ノイズを低減し、環境のダメージから保護

アクティブパワーテクノロジー(APT)により、ドライブがインストールされていない場合にデバイスをシャットダウンして電力を節約

産業をリードする長期間の欠陥に対する限定保証

プロフェッショナルによる技術サポートエージェントからの無料サポート

軍や政府の顧客によるテンペスト認証システムでの使用が承認されている。



スペック
型番: MB833MK-B V2
カラー: ブラック
対応するドライブサイズ: 1 x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
対応するドライブタイプ: M.2 PCIe 3.0/4.0 NVMe SSD
ドライブの数: 1
ドライブベイ: 1 x 3.5インチデバイスベイ
ホストインターフェース: 1 x SlimSAS SFF-8654 4i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
電源入力: 1 x 15ピンSATA電源コネクタ
転送速度: 最大64Gbps (ハードドライブの速度に依存)
対応するSSD容量: 制限なし
ドライブ冷却: 金属のヒートディスパーションとサーマルパッドによる筐体冷却
構造/素材: 金属と部分的なプラスチック
ドライブセキュリティ: 2段式キーロック
寸法 (L x W x H) : 163 x 101 x 26 mm
製品重量: 473.1g
パッケージの総重量: 552.4g
ライブアクティビティLED表示: ドライブ電源:緑(点灯);ドライブアクセス:緑(点滅)
パッケージ内容: 本体、ユーザーマニュアル、ネジ、サーマルパッド、キー
M.2コネクタの挿入回数: マックス5,000回
湿度: 5%~65% RH
動作温度: 0°C~60°C (32°F~140°F)
保存温度: -35°C~70°C (-31°F~158°F)
コンプライアンス: CE, RoHS, REACH
保証: 1年間保証

対応するドライブトレイ(キャディ):

  • MB834TP-B

対応するドライブケーブル:

  • MB306L-B Cable
  • MB310L-B Cable
  • MB323L-B Cable

関連製品シリーズ:

  • NVMe Enclosures
  • SAS/SATA Enclosures

ToughArmor 製品:


FAQ

Q: MB833MK-B V2で動作する増設カードをお勧めできますか?

A: MB833MK-B V2との互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

互換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q: 私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している:マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル:マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準:ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長:最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: ICY DOCK リムーバブルケースに取り付けた M.2 SSD がシステムで検出されません。私は何をすべきか?

A: M.2 SSD はホットスワップ用に設計されていないため、M.2 SSD を挿入または取り外す前に、デバイス/システムの電源をオフにすることを強くお勧めします。システムがまだドライブを検出できない場合は、以下の手順に従ってください。新しいハードウェアを手動でスキャンするには:



Windows 11 / Windows 10 / Windows 8 –タスクバーの検索ボックスに「デバイスマネージャー」と入力し、メニューから選択し、ディスクドライブを右クリックして、[ハードウェア変更のスキャン]を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、[デバイスマネージャー]をクリックして、ディスクドライブを右クリックし、[ハードウェア変更のスキャン]を選択します。


Image result for disk drive scan for hardware changes




Q: M.2 SSDをドライブトレイに配置した後、ドライブトレイの蓋を閉じるのに問題があり、ドライブトレイをドライブエンクロージャーまで完全に挿入できません。

A: 調整可能なM.2ロッカーでM.2 SSDをロックしてください。 M.2ロッカーが完全に固定されていないと、トレイの蓋が正しく閉じません。 M.2ロッカーを固定したり、カバーを閉じたりするのが難しい場合、使用しているM.2 SSDは、標準のM.2 SSDの厚さに従わない可能性があります。標準は各辺の高さが1.5mm未満で、全高が 3.8mmを超えないとサイズです。 標準以外の厚さのM.2SSDを使用すると、M.2ロッカーとトレイの蓋に不適切な張力がかかり、M.2コネクタの位置がずれる可能性があります。 ドライブトレイをエンクロージャに挿入する際に問題が発生した場合は、すぐに操作を停止し、ドライブの厚さをチェックして、標準のM.2 SSDの厚さ(両側の高さが1.5mm未満、合計で3.8mm未満)に従っていることを確認してください。

Metal heat dissipation sticker



注:一部のM.2 SSDは、金属製の散熱ステッカーを使用しているため、両側の厚さが1.5mmを超えます。 ステッカーを剥がすと問題は解決しますが、自己責任で行ってください(SSDの保証が無効になる場合があります)



ICY DOCKエンクロージャは、標準の厚さのM.2 SSDと互換性があるように設計されています。 購入前にドライブの厚さを確認することを強くお勧めします。詳細については、以下の互換性のないM.2 SSDリストをご参照してください。



ICYDOCKエンクロージャと互換性がないことが判明しているM.2 NVMe SSD:




問題が解決しない場合は、 sales@seijinshoji.co.jp に連絡して、できるだけ早く問題を解決できるようにお願いいたします。

互換性のある/互換性のないM.2SSDを報告するには、 ここを クリックしてください。
