ToughArmor MB720MK-B V3

4 x M.2 NVMe SSD搭載用 リムーバブルエンクロージャ PCIe 4.0対応 5.25インチベイサイズ (4 x OCuLink SFF-8612 4i接続)
製品詳細

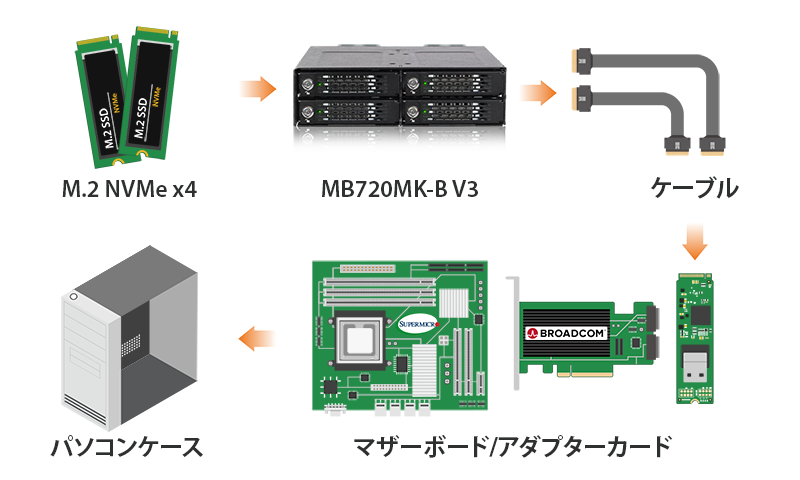

  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。
  • 製品紹介
    ToughArmor MB720MK-B V3 は5.25 インチドライブベイ用に設計され、頑丈でリムーバブル式4ベイ M.2 PCIe 4.0 NVMe SSD対応内蔵ケースです。この強力なリムーバブルケースはOCulink ( SFF-8612) インターフェイス 経由で最大 64Gbp/s の超高速データ転送速度をサポートし、Triモード ホスト カードと互換性があります。ツールレスで調整可能な M.2 ドライブ ロッカーを備えたリムーバブル式ドライブ トレイのおかげで、M.2 NVMe SSD の取り付けまたは取り外しがこれまでになく簡単になりました。ドライブを簡単に交換できます コンピューターのケースを開けたり、取り付けネジをいじったりする必要はありません。

    最高の冷却性能を確保するために、MB720MK-B V3 には背面に2台冷却ファンが装備されており、高速 PCIe 4.0 SSD から発生する熱を効果的に放散します。 さらに、各ドライブ トレイには特大のヒートシンク蓋とサーマル パッドが装備されており、SSD を最適な温度に保ちます。 ICY DOCK の最も頑丈な製品ラインの一部である MB720MK-B V3 は、フルメタル構造とメタル バレル キー ロックを誇り、貴重なドライブに最大限の保護を提供します。
  • Tri-Mode コントローラーと互換性を追加
    多くの要望とホスト カード メーカーからの回路基板の最近のアップデートに応えて、ToughArmor MB720MK-B V3 はBroadcom、Areca などの主要ブランドの Tri-Mode コントローラ カードをサポートするようになりました。 互換性のあるカードとケーブルの詳細については、この製品ページの FAQ セクションをご覧ください。
  • 優れた PCIe 4.0 パフォーマンス
    ToughArmor MB720MK-B V3 で PCIe 4.0 NVMe SSD の能力を最大限に引き出します。 各ドライブ ベイには専用の OCuLink (SFF-8612) コネクタが搭載されており、PCIe 3.0 の 2 倍、SATA 標準の 10 倍という驚異的な 64Gb/s の帯域幅レートを実現します。 これにより、自動運転、モバイル オートメーション、リアルタイム予測、映画編集、軍事コンピューティングなどのデータ集約型アプリケーションに最適なソリューションになります。
  • リムーバブルドライブトレイ設計
    通常、M.2 SSD はマザーボードまたはアダプター カードに取り付けられ、小さなネジで固定されているため、ドライブにアクセスするにはコンピューター ケースを開ける必要があります。 ToughArmor MB720MK-B V3 はM.2 NVMe SSD をコンピュータ システムの 5.25 インチベイに接続し、ケースを開けずにドライブを交換できるようにし、ドライブのメンテナンスをより効率的かつ手間のかからないものにします。
  • 特許出願中のM.2ドライブロッカー
    ドライブを取り付けるには、M.2 PCIe NVMe SSD をドライブ トレイに置き、M.2 ドライブ ロッカーを正しいドライブの長さに調整するだけで準備完了です。工具やネジは必要ありません。
  • フルドライブ長のサポート
    M.2 調整可能なロッカーは2230 (30mm)、2242 (42mm)、2260 (60mm)、2280 (80mm)、および 22110 (110mm) を含むすべての標準 M.2 PCIe NVMe SSD ドライブに対応し、現在市販品の互換性と将来主流の超長110mmの M.2 ドライブを使用可能にします。
  • EMI接地技術
    適切に接地せずにドライブを交換すると、静電気によるハードウェアの損傷につながる可能性があるため、M.2 SSD を接地することは非常に重要です。 当社の革新的な EMI 接地技術により、ドライブが M.2 調整可能なロッカーにクリップされると、トレイ、筐体、およびコンピュータ システムを通じて接地されたままになり、交換中の静電気サージからドライブを保護します。
  • ToughArmorプロテクション
    過酷な環境を耐えるように設計された ToughArmor MB720MK-B V3 はデバイスとトレイ全体に頑丈で耐久性の高いフルメタル保護を備えています。 このため、難燃性評価を必要とする産業用デバイスに最適であり、軍事および法執行機関、車載コンピュータ、組み込み制御システムやファクトリーオートメーションシステムなどの製造環境などのさまざまなエンタープライズシステムに適しています。
  • 冷却性能を最大限に高める
    M.2 NVMe SSD は高温になることで知られているため、パフォーマンスの低下を防ぐために常に動作温度を維持することが重要です。 各ドライブ トレイには、特大の高効率アルミニウム ヒートシンクの蓋とサーマル パッドが装備されています。
  • 2台 40 mm 冷却ファンはケース全体に戦略的に配置された通気孔と連携して、熱を効果的に分散します。
  • ユーザーは 3 つのファン速度設定 (高速、低速、オフ) から手動で選択して、ドライブを最適な動作温度に保つことができます。
  • 機能満載
    トレイに組み込まれた LED ステータス ライトはドライブの電源が入っていて使用中であることを示し、ドライブが取り付けられていない場合は電力を節約するために消灯します。
  • セキュリティを強化するために、付属のキーロックを使用して、軍用システムや車載 PC などの過酷な環境での不要なアクセスから保護し、ドライブを保護することができます。
  • 個々のドライブ ID ラベルを使用すると、どのドライブ トレイが RAID アレイに属しているか、または特定のファイルが含まれているかを常に知ることができます。 構成に合わせたり、見た目をすっきりさせるために、自由に並べ替えたり削除したりできます。
  • 例外的な製品互換性
    MB720MK-B V3 は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、こちらをクリックしてください。
  • ToughArmor MB720MK-B V3 は、ロック ラッチ付きの 15 ピン SATA 電源ケーブルをサポートしているため、ケーブルが誤って切断されることを心配する必要はありません。 接続すると、所定の位置にロックされ、安全な状態が維持されます。
  • ToughArmor MB720MK-B V3 はSATA 15ピン電源ケーブルとロッキングラッチを備えたOCuLinkケーブルとシームレスに連携するように設計されています。これにより、振動や移動時の意図しない切断のリスクを最小限に抑え、一度しっかりと固定されたこれらのケーブルは堅牢な接続を保ちます。
  • 当社の互換性のあるケーブルのラインナップをご覧ください。これにより、広範な調査の必要がなくなり、よりシンプルなセットアップ体験を確実にします。

    対応ドライブケーブル:

    • MB206L-B Cable
    • MB302L-B Cable
  • 同じリア接続を使用する同様の製品を幅広く取り揃えています。詳細については、以下の製品をクリックしてください。

    対応ドライブ:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
どの ToughArmor MB720 があなたに適していますか?
モデル MB720M2K-B MB720MK-B V2 MB720MK-B V3
冷却ファン デュアルファン
(40 x 40 x 10mm)
デュアルファン (40 x 40 x 20mm)
ファン回転速度 4,800 RPM 8,000 RPM
コネクタ 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
ピン配置の定義 レガシー SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Triモード HBA/RAID アダプター互換)
製品寸法
(L x W x H)
171 x 146 x 41.3mm 181 x 146 x 41.3mm
正味重量 1334g 1325g
総重量 1560.3g 1504.8g
適合 レガシー ピン配置
の NVMe HBA/RAID アダプター
SFF-9402 ピン配置
の NVMe HBA/RAID アダプター
SFF-9402 ピン配置
の Triモード HBA/RAID アダプター


カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB720MK-B V3 に対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 IL-STD-810H - 方法501.7および502.7
ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。
主な特徴
30mm (2230)、42mm (2242)、60mm (2260)、80mm (2280)、110mm (22110) の長さの 4x M.2 NVMe SSD に適合

標準の 5.25 インチドライブ ベイに取り付け可能

Triモード コントローラー PCIe/NVMe ピン配置をサポート (Broadcom、Areca など)

4x OCulink (SFF-8612) で接続 (NVMe ホストが必要)

ドライブベイあたり最大64Gb/秒の転送速度を持つPCIe 4.0仕様をサポート

特許出願中のスクリューレス M.2 調整可能なロッカーはあらゆる長さのドライブを安全に保持

ドライブのメンテナンスが容易な、リムーバブル式でツールレスのドライブ取り付け設計

難燃性要件を満たした頑丈なフルメタル筐体

統合された大型の高効率ヒートシンクと十分な換気により、優れた冷却性能を実現

物理的なセキュリティを強化する 2 段式キー ロック

イーグルフックトレイラッチがドライブトレイをエンクロージャ内にしっかりと保持

セキュアな接続のためにロッキングラッチデザイン付きのSATA 15ピンおよびOCuLinkケーブルに対応

EMI 接地により SSD を電気的損傷から保護

業界をリードするすべての欠陥に対する 長期間保証

専門的な訓練を受けたテクニカルサポートエージェントによる無料サポート



スペック
型番: MB720MK-B V3
カラー: ブラック
サポートドライブサイズ: M.2 SSD (2230~22110)
対応ドライブタイプ: NVMe PCIe Gen 4x4
ドライブ数: 4
サポートドライブ長さ: 30mm – 110mm
ドライブベイ: 5.25インチ ハーフハイトベイ
ホストインターフェース: 4 x OCuLink SFF-8612 4i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
電源入力 : 2 x 15pin SATA 電源コネクタ
転送速度: 最大 64Gbps (SSDの仕様による)
サポートSSD容量 制限なし
ドライブ冷却 (アクティブ) 2 x 40*40*20mm ファン
構造・材質: フルメタル
ドライブセキュリティ: 2段式キーロック
製品寸法 (W x H x D): 146 x 41.3 x 179mm
製品正味重量: 1352g
パッケージ総重量 1578g
ドライブ アクティビティ LED 表示: 電源インジケーター:緑色のLEDが点灯; SSDインジケーター:緑色のLEDの点滅
パッケージ内容: 本体、マニュアル、ネジ、IDプラグ、ロックキー、ネジ
M.2 コネクタの挿入率 5,000
湿度: 5%~65% RH
作動温度: 0°C ~ 60°C (32°F ~ 140°F)
保管温度: -35°C ~ 70°C (-31°F ~ 158°F)
認証: CE, RoHS, REACH

互換性のあるドライブ トレイ (キャディ):

  • MB720TK-B tray

対応ドライブケーブル:

  • MB206L-B Cable
  • MB302L-B Cable

関連製品シリーズ:

  • NVMe Enclosures
  • SAS/SATA Enclosures

FAQ

Q: MB720MK-B V3 で動作する増設カードをお勧めできますか??

A: MB720MK-B V3との互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: ICY DOCK リムーバブルケースに取り付けた M.2 SSD がシステムで検出されません。私は何をすべきか?

A: M.2 SSD はホットスワップ用に設計されていないため、M.2 SSD を挿入または取り外す前に、デバイス/システムの電源をオフにすることを強くお勧めします。システムがまだドライブを検出できない場合は、以下の手順に従ってください。新しいハードウェアを手動でスキャンするには:



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: デバイス取り付けネジの長さが短い。 取り付けができないのですがどうすればいいですか?

A: 厚い金属シートを使用したコンピュータケースの場合、付属の取り付けネジ (M3*2.5L) ではデバイスを完全に固定できない場合があります。 長いネジ (M3*4L) を使用してデバイスを固定するか、交換用ネジについて sales @ seijinshoji.co.jp までお問い合わせください。


Q: 製品本体に取り付けられている冷却ファンを交換できますか? それを行うと保証が無効になりますか?

A: 使用した冷却ファンは、製品で徹底的にテストされ、正しく機能しながらファン速度制御をサポートしていることを確認しています(一部のモデルの場合)。 したがって、最良の結果を得るには、元のファンを維持することをお勧めします。また、搭載ファンがすべてのアプリケーションに適しているとは限らないことを理解しているため、サードパーティのファンに切り替えても保証を対応することを選択しました。 しかし、サードパーティのファンが製品本体に電気的損傷を与えると、保証が無効になる場合がありますのでご注意ください。


Q:  サードパーティの冷却ファンを購入する前に、どの仕様を確認する必要がありますか?

A:以下の情報は、MB720MK-B V3 のファン仕様要件と互換性のあるファンモデルです。



ファンの寸法 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
コネクタタイプ 3 Pin Wafer
定格電圧 (VDC) 12V DC
定格電流 (A) < 0.12A (127mA)
ネジ仕様 フィリップスフラットヘッド-M3x 15mm-スチール
(含まれていません)
フィリップスフラットヘッド-M3x 25mm –スチール
(搭載ファンに付属)



互換性のあるファンモデル
(テスト済みではございませんので自己責任でご使用ください)






Q: M.2 SSDをドライブトレイに配置した後、ドライブトレイの蓋を閉じるのに問題があり、ドライブトレイをドライブエンクロージャーまで完全に挿入できません。

A: 調整可能なM.2ロッカーでM.2 SSDをロックしてください。 M.2ロッカーが完全に固定されていないと、トレイの蓋が正しく閉じません。 M.2ロッカーを固定したり、カバーを閉じたりするのが難しい場合、使用しているM.2 SSDは標準のM.2 SSDの厚さに従わない可能性があります。標準は各辺の高さが1.5mm未満で、全高が 3.8mmを超えないとサイズです。 標準以外の厚さのM.2SSDを使用すると、M.2ロッカーとトレイの蓋に不適切な張力がかかり、M.2コネクタの位置がずれる可能性があります。 ドライブトレイをエンクロージャーに挿入する際に問題が発生した場合は、すぐに操作を停止し、ドライブの厚さをチェックして、標準のM.2 SSDの厚さ(両側の高さが1.5mm未満、合計で3.8mm未満)に従っていることを確認してください。



注:一部のM.2 SSDは、金属製の散熱ステッカーを使用しているため、両側の厚さが1.5mmを超えます。 ステッカーを剥がすと問題は解決しますが、自己責任で行ってください(SSDの保証が無効になる場合があります)



ICY DOCKリムーバブルケースは、標準の厚さのM.2 SSDと互換性があるように設計されています。 購入前にドライブの厚さを確認することを強くお勧めします。詳細については、以下の互換性のないM.2 SSDリストをご参照してください。



ICYDOCKリムーバブルケースと互換性がないことが判明しているM.2 NVMe SSD:




問題が解決しない場合は、 sales@seijinshoji.co.jpに連絡して、できるだけ早く問題を解決できるようにお願いいたします。

互換性のある/互換性のないM.2SSDを報告するには、 ここを クリックしてください。


Q: ドライブ トレイを挿入するときに、ドライブ トレイの上下の金属製のバネが引っかかっているように感じます。 私は何をすべきか?

A: ドライブ トレイを筐体から取り外し、トレイの前にある金属メッシュシートに過度の圧力をかけずにトレイを再挿入します。 前面の金属メッシュシートに過度の力を加えると、上部と下部の金属スプリングが曲がり、ドライブ トレイを挿入する際に問題が発生する場合があります。 そのため、金属バネが破損する恐れがありますので、ドライブトレイを無理に差し込まないでください。



metal spring
示されているように、金属メッシュシートに過度の圧力をかけないでください。
