ToughArmor MB720MK-B V2

4 x M.2 NVMe SSD 搭載用リムーバブルケース5.25インチベイサイズ PCIe 4.0対応 4 x OcuLink接続(Triモードをサポートしていません)
製品詳細
注:03/17/2022-MB720MK-B V2 は、NVMeホストカードのみと互換性があるように設計されています。 したがって、回路基板設計の違いにより、市販のTriモードNVMe / SAS/ SATAホストカードと互換性がありません。 リムーバブルケースを購入して、Triモードカードとの接続問題が発生している場合は、sales@seijinshoji.co.jp までご連絡ください。
  • 製品紹介

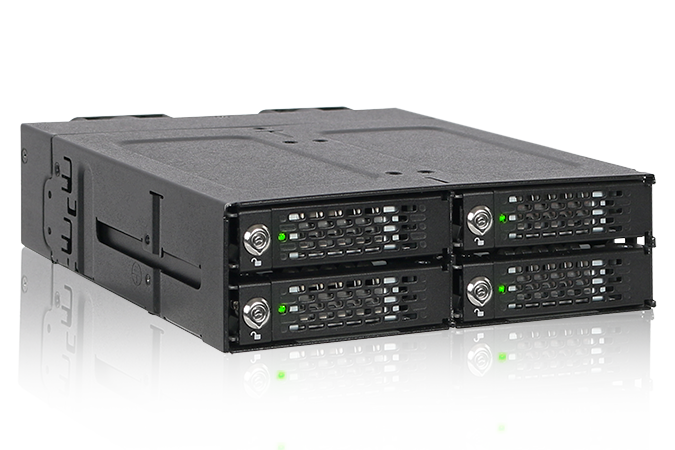

    ToughArmor MB720MK-B V2製品は5.25インチベイサイズとなり、4台M.2 PCIe 4.0 NVMe SSDを搭載可能のフルメタルリムーバブルケースとなります。OCulink(SFF-8612)インターフェイスを介して最大64Gbp / sの転送レートをサポートします。 ツールレスで調整可能なM.2ドライブロッカーを備えたリムーバブル式トレイを使用することで、M.2 NVMe SSDの取り付けまたは取り外しのプロセスを簡単化し、コンピューターケースを開けたり、ドライブ取り付けネジを使用したりすることなく、いつでもドライブを簡単に交換できます。 最高の冷却性能を実現するために、MB720MK-B V2製品の背面には2台冷却ファンが装備されています。さらに高速PCIe4.0 SSDによって発生する熱を除去するため、各ドライブトレイにはSSDが最適な温度に保つように、特大のヒートシンクリッドとサーマルパッドが付属しています。 また、MB720MK-B V2製品には金属バレルキーロックを備え、フルメタル筐体で搭載デバイスに最大限の保護を提供しています。
  • 優れたPCIe4.0パフォーマンス
    PCIe 4.0 NVMe SSDの可能性を最大限に引き出すために、各ドライブベイは専用のOCulink(SFF-8612)コネクタを使用して、PCIe 3.0の2倍、SATA標準の10倍の64Gb / sの帯域幅レートを実現します。 これにより、自動運転、モバイルオートメーション、リアルタイム予測、フィルム編集、ミリタリーコンピューティングなどのデータ集約型アプリケーションに最適な選択になります。

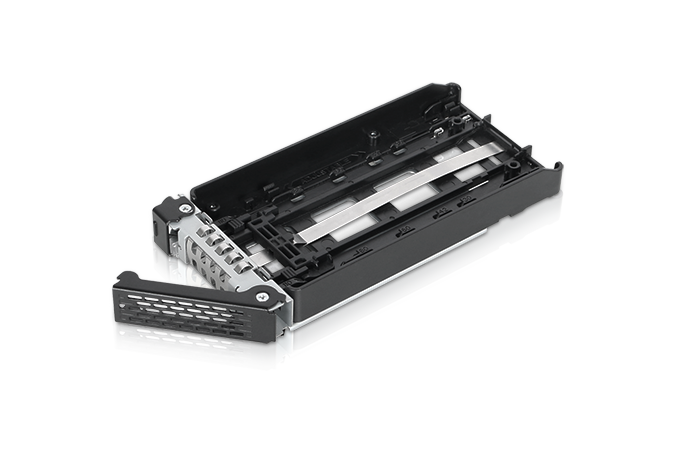

  • リムーバブル式ドライブトレイ設計

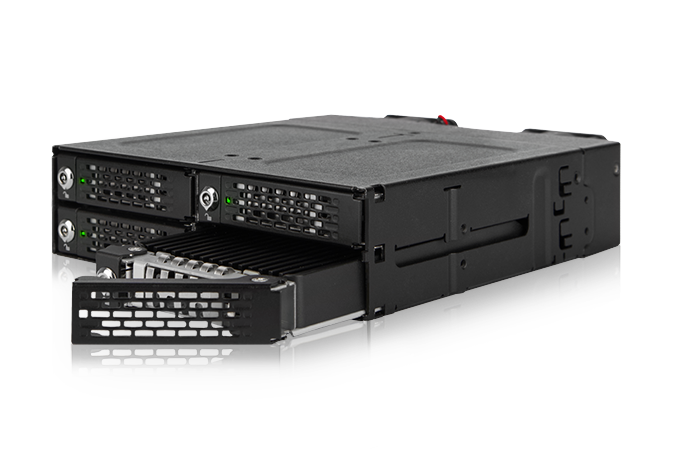

    一般的なM.2 SSDは、マザーボードまたはアダプタカードに取り付けられており、多くの場合、小さなネジで固定されており、ドライブをアクセスするにはコンピュータケースを開く必要があります。 ToughArmor MB720MK-B V2製品を使用すると、M.2 NVMe SSDがコンピューターシステムの5.25インチベイに搭載され、ケースを開けずにドライブを交換できるため、ドライブのメンテナンスが簡単かつ効率的に行えます。
  • 特許出願中のM.2ドライブロッカー

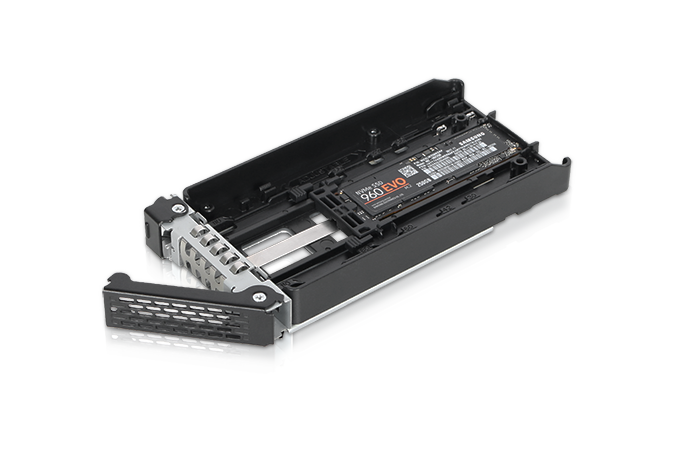

    ドライブをインストールするには、M.2 PCIe NVMe SSDをドライブトレイに置き、M.2ドライブロッカーを正しいドライブ長に調整するだけで準備が整います。 工具やネジは必要ありません。
  • フルサイズのドライブをサポート
    M.2調整可能ロッカーは、2230(30mm)、2242(42mm)、2260(60mm)、2280(80mm)、および22110(110mm)を含むすべての標準M.2 PCIe NVMe SSDドライブに対応しているため、将来に普及する110㎜サイズのM.2ドライブも対応することを保証します。
  • EMI接地技術
    適切な接地なしでドライブを交換すると、感電によるハードウェアの損傷につながる可能性があるため、M.2SSDの接地は不可欠です。 当社の革新的なEMI接地技術により、ドライブがM.2調整可能ロッカーにクリップされると、ドライブはトレイ、ハウジング、およびコンピューターシステム全体で一定の接地状態になり、ドライブが静電気サージから保護され、 安全に交換可能です。
  • ToughArmorプロテクション
    ToughArmor MB720MK-B V2製品は最も過酷な環境に耐えることができるエンタープライズ仕様のリムーバブルケースとなります。 フルメタル材質の筐体とトレイは頑丈な保護を提供し、難燃性の評価が必要な産業用途に最適です。 また、卓越した構造品質は、軍事および法執行機関などのさまざまなエンタープライズシステム、車載コンピュータ、および組み込み制御やファクトリオートメーションシステムなどの製造要求に適しています。
  • 冷却性能の最大化

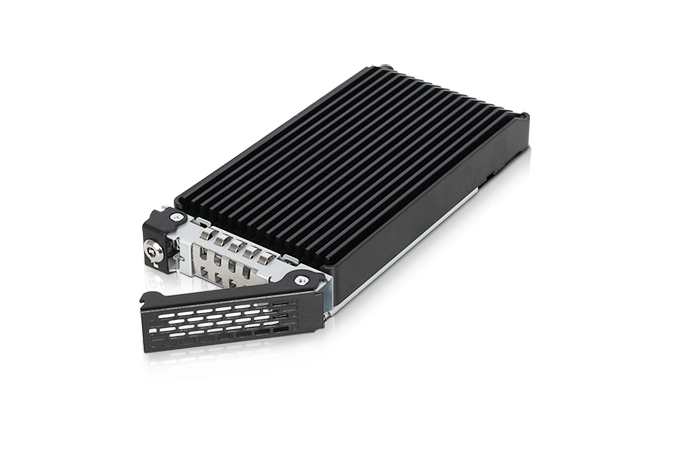

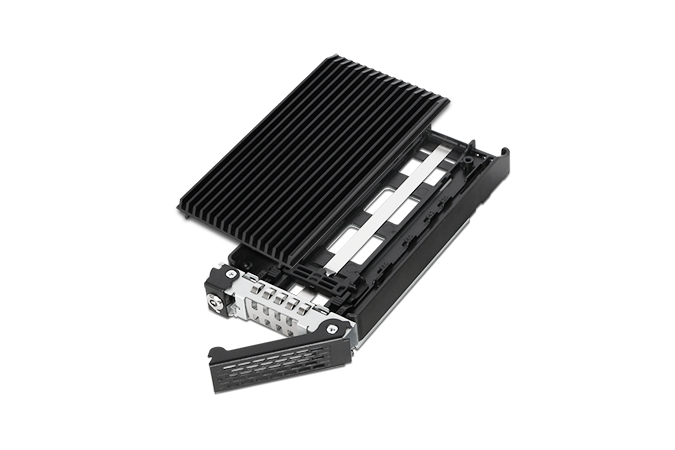

    M.2 NVMe SSDは高温を生成することで一番の難題として認識されています。熱問題でパフォーマンスの低下を防ぐために、ドライブを常に動作温度以下に維持する必要があります。そのため 、各ドライブトレイには特大の高効率アルミニウムヒートシンクとサーマルパッドが装備されています。
  • 2台40mm冷却ファンと連携して、熱をリムーバブルケース全体に配置された通気孔を通して分散されます。
  • 冷却ファンには、高、低、オフの3つのファン速度設定があります。 ユーザーは適切な冷却オプションを手動で選択して、ドライブを最適な動作温度に保つことができます。
  • 機能満載
    トレイに組み込まれているLEDステータスライトにより、ドライブの電源が入っていて使用中であることが確認できます。 電力を節約するためにドライブが取り付けられていない場合、LEDはオフになります。
  • 物理的なセキュリティを追加するために、付属のキーロックを使用して、不正なアクセスから保護し、軍事システムや車載PCなどの過酷な環境でもドライブを保護できます。
  • また、個別のドライブIDラベルを使用すると、どのドライブトレイがRAIDアレイに属しているか、またはどのドライブに特定のファイルが含まれているかを常に知ることができますので搭載デバイスの識別に役立ちます。
  • 例外的な製品互換性

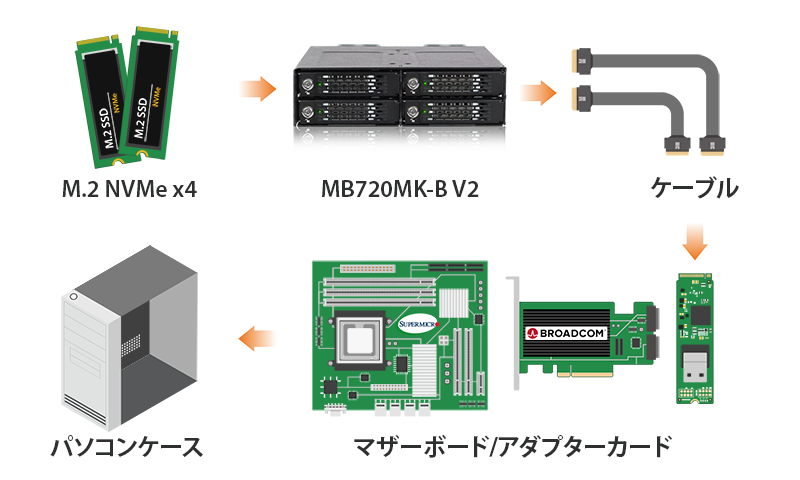

    MB720MK-B V2 は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、こちらクリックしてください。
  • ToughArmor MB720MK-B V2製品は、ロックラッチ付きの15ピンSATA電源ケーブルをサポートします。ケーブルが接続されると所定の位置にロックされ、 非意図的に外れる心配がありません。
どの ToughArmor MB720 があなたに適していますか?
モデル MB720M2K-B MB720MK-B V2 MB720MK-B V3
冷却ファン デュアルファン
(40 x 40 x 10mm)
デュアルファン (40 x 40 x 20mm)
ファン回転速度 4,800 RPM 8,000 RPM
コネクタ 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
ピン配置の定義 レガシー SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Triモード HBA/RAID アダプター互換)
製品寸法
(L x W x H)
171 x 146 x 41.3mm 181 x 146 x 41.3mm
正味重量 1334g 1325g
総重量 1560.3g 1504.8g
適合 レガシー ピン配置
の NVMe HBA/RAID アダプター
SFF-9402 ピン配置
の NVMe HBA/RAID アダプター
SFF-9402 ピン配置
の Triモード HBA/RAID アダプター
主な特徴
30mm(2230)、42mm(2242)、60mm(2260)、80mm(2280)、および110mm(22110)長さのM.2 NVMe SSD x 4台搭載可能

標準の5.25インチベイに適合

4x OCulink(SFF-8612)接続(NVMeホストの対応が必要)

ドライブベイあたり最大64Gb / sのPCIe4.0転送速度仕様をサポート

特許出願中のスクリューレスM.2調整可能ロッカーは、すべて長さのドライブをしっかりと固定

リムーバブル式ツールレス仕様のドライブ設置設計でドライブのメンテナンスを簡単化

難燃性要件を満たす頑丈なフルメタル筐体

大型の高効率ヒートシンクと良いエアフローにより、優れた冷却性能を実現

物理的セキュリティ2段式キーロック

イーグルフックトレイラッチは、ドライブトレイをエンクロージャー内にしっかりと保持

EMI接地–SSDを電気的損傷から保護
スペック
型番 MB720MK-B V2
色:
サポートドライブサイズ: 4 x M.2 SSD (2230~22110)
対応ドライブタイプ: NVMe PCIe Gen 4x4
ドライブ数: 4
サポートドライブ長: 30mm – 110mm
ドライブベイ: 5.25インチ ハーフハイトベイ
ホストインターフェース: 4 x SFF-8612、SFF-9402 Rev 1.1で定義されたピン配置
(Triモード非互換)
電源入力 : 2 x 15pin SATA コネクタ
転送速度: マックス 64Gbps (デバイス速度による)
サポート SSD 容量: 制限なし
ドライブ冷却 (アクティブ): 2 x 40*40*20mm ファン
構造・材質: フルメタル
ドライブセキュリティ: 二段式鍵
製品寸法 (W x H x D): 146 x 41.3 x 179mm
製品正味重量: 1352g
パッケージ総重量: 1578g
ドライブ アクティビティ LED 表示: 電源インジケーター:緑色のLEDが点灯; SSDインジケーター:緑色のLEDの点滅
パッケージ内容: 本体、マニュアル、ネジ、IDプラグ、ロックキー
M.2 コネクタ挿入率: 5,000
湿度: 5%~65% RH
動作温度: 0°C ~ 60°C (32°F ~ 140°F)
保管温度: -35°C ~ 70°C (-31°F ~ 158°F)
コンプライアンス: CE, RoHS, REACH

互換性のあるトレイ:

  • MB720TK-B tray

互換性あるドライブケーブル:

  • MB206L-B Cable

関連製品シリーズ:

  • NVMe Enclosures
  • SAS/SATA Enclosures


FAQ

Q: MB720MK-B V2で動作する拡張カードのお勧めがありますか?

A: 次の拡張カードはMB720MK-B V2と互換性があります。 高い互換性のために、純正ケーブルを使用することを強くお勧めします。





現在、NVMeエンクロージャーを主要な拡張カードメーカーに認定しています。 互換性のあるアドオンカードをリストに追加します。

ここを クリックして、互換性のある拡張カード/ケーブルを報告できます。 リストにない拡張カードの互換性を確認したい場合は、 ここを クリックしてください。


Q: ICY DOCK リムーバブルケースに取り付けた M.2 SSD がシステムで検出されません。私は何をすべきか?

A: M.2 SSD はホットスワップ用に設計されていないため、M.2 SSD を挿入または取り外す前に、デバイス/システムの電源をオフにすることを強くお勧めします。システムがまだドライブを検出できない場合は、以下の手順に従ってください。新しいハードウェアを手動でスキャンするには:



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: デバイス取り付けネジの長さが短い。 取り付けができないのですがどうすればいいですか?

A: 付属のM3 * 2.5Lネジは、0.8〜1mmの厚さのコンピュータケースの金属シートに適合します。 5.25インチベイの幅が広い場合は、デバイスを中央に配置して両側のネジ穴を締めてください。ドライブエンクロージャーをに固定する際に問題が発生した場合は、sales@seijinshoji.co.jp までご連絡ください。


Q: 製品本体に取り付けられている冷却ファンを交換できますか? それを行うと保証が無効になりますか?

A: 使用した冷却ファンは、製品で徹底的にテストされ、正しく機能しながらファン速度制御をサポートしていることを確認しています(一部のモデルの場合)。 したがって、最良の結果を得るには、元のファンを維持することをお勧めします。また、搭載ファンがすべてのアプリケーションに適しているとは限らないことを理解しているため、サードパーティのファンに切り替えても保証を対応することを選択しました。 しかし、サードパーティのファンが製品本体に電気的損傷を与えると、保証が無効になる場合がありますのでご注意ください。


Q:  サードパーティの冷却ファンを購入する前に、どの仕様を確認する必要がありますか?

A: 以下の情報は、MB720MK-B V2 のファン仕様要件と互換性のあるファンモデルです。



ファンの寸法 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
コネクタタイプ 3 Pin Wafer
定格電圧 (VDC) 12V DC
定格電流 (A) < 0.12A (127mA)
ネジ仕様 フィリップスフラットヘッド-M3x 15mm-スチール
(含まれていません)
フィリップスフラットヘッド-M3x 25mm –スチール
(搭載ファンに付属)



互換性のあるファンモデル



(テスト済みではございませんので自己責任でご使用ください)




Q: M.2 SSDをドライブトレイに配置した後、ドライブトレイの蓋を閉じるのに問題があり、ドライブトレイをドライブエンクロージャーまで完全に挿入できません。

A: 調整可能なM.2ロッカーでM.2 SSDをロックしてください。 M.2ロッカーが完全に固定されていないと、トレイの蓋が正しく閉じません。 M.2ロッカーを固定したり、カバーを閉じたりするのが難しい場合、使用しているM.2 SSDは、標準のM.2 SSDの厚さに従わない可能性があります。標準は各辺の高さが1.5mm未満で、全高が 3.8mmを超えないとサイズです。 標準以外の厚さのM.2SSDを使用すると、M.2ロッカーとトレイの蓋に不適切な張力がかかり、M.2コネクタの位置がずれる可能性があります。 ドライブトレイをエンクロージャーに挿入する際に問題が発生した場合は、すぐに操作を停止し、ドライブの厚さをチェックして、標準のM.2 SSDの厚さ(両側の高さが1.5mm未満、合計で3.8mm未満)に従っていることを確認してください。



注:一部のM.2 SSDは、金属製の散熱ステッカーを使用しているため、両側の厚さが1.5mmを超えます。 ステッカーを剥がすと問題は解決しますが、自己責任で行ってください(SSDの保証が無効になる場合があります)



ICY DOCKエンクロージャーは、標準の厚さのM.2 SSDと互換性があるように設計されています。 購入前にドライブの厚さを確認することを強くお勧めします。詳細については、以下の互換性のないM.2 SSDリストをご参照してください。



ICYDOCKエンクロージャーと互換性がないことが判明しているM.2 NVMe SSD:




問題が解決しない場合は sales@seijinshoji.co.jp に連絡して、できるだけ早く問題を解決できるよ

互換性のある/互換性のないM.2SSDを報告するには、 ここを クリックしてください。


Q: ドライブ トレイを挿入するときに、ドライブ トレイの上下の金属製のバネが引っかかっているように感じます。 私は何をすべきか?

A: ドライブ トレイを筐体から取り外し、トレイの前にある金属メッシュシートに過度の圧力をかけずにトレイを再挿入します。 前面の金属メッシュシートに過度の力を加えると、上部と下部の金属スプリングが曲がり、ドライブ トレイを挿入する際に問題が発生する場合があります。 そのため、金属バネが破損する恐れがありますので、ドライブトレイを無理に差し込まないでください。



metal spring
示されているように、金属メッシュシートに過度の圧力をかけないでください。
