flexiDOCK MB021VP-B

2.5 インチ U.2 / U.3 NVMe SSD搭載用トレイレス エンクロージャ PCIe 4.0対応 3.5インチベイサイズ (1 x SlimSAS SFF-8654 4i接続、Triモード サポートなし)
製品詳細
  • 注:03/17/2022-MB021VP-Bは、NVMeホストカードのみと互換性があるように設計されています。 したがって、回路基板設計の違いにより、市販のTriモードNVMe / SAS/ SATAホストカードと互換性がありません。 リムーバブルケースを購入して、Triモードカードとの接続問題が発生している場合は、 sales@seijinshoji.co.jp までご連絡ください。

    注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。

  • flexiDOCK MB021VP-BはスリムラインSAS(SFF-8654)接続を介し、最大64Gbpsのデータ転送速度をサポートするコンパクトなU.2 NVMe PCIe 3.0 / 4.0 SSD搭載用リムーバブルケースです。 コンピュータケースの標準3.5インチドライブベイ(フロッピーベイ)に収まり、トレイレスおよびドアレスドライブの取り付けと取り外しが可能です。ユーザーは、コンピュータケースを開けたり、工具やネジを使用したりすることなく、エンタープライズU.2 SSDにアクセスできます。 U.2 SSDを挿入し、ドライブの電源を入れるだけで準備は完了です。
  • ツールレス、リムーバブル式 &トレイレス

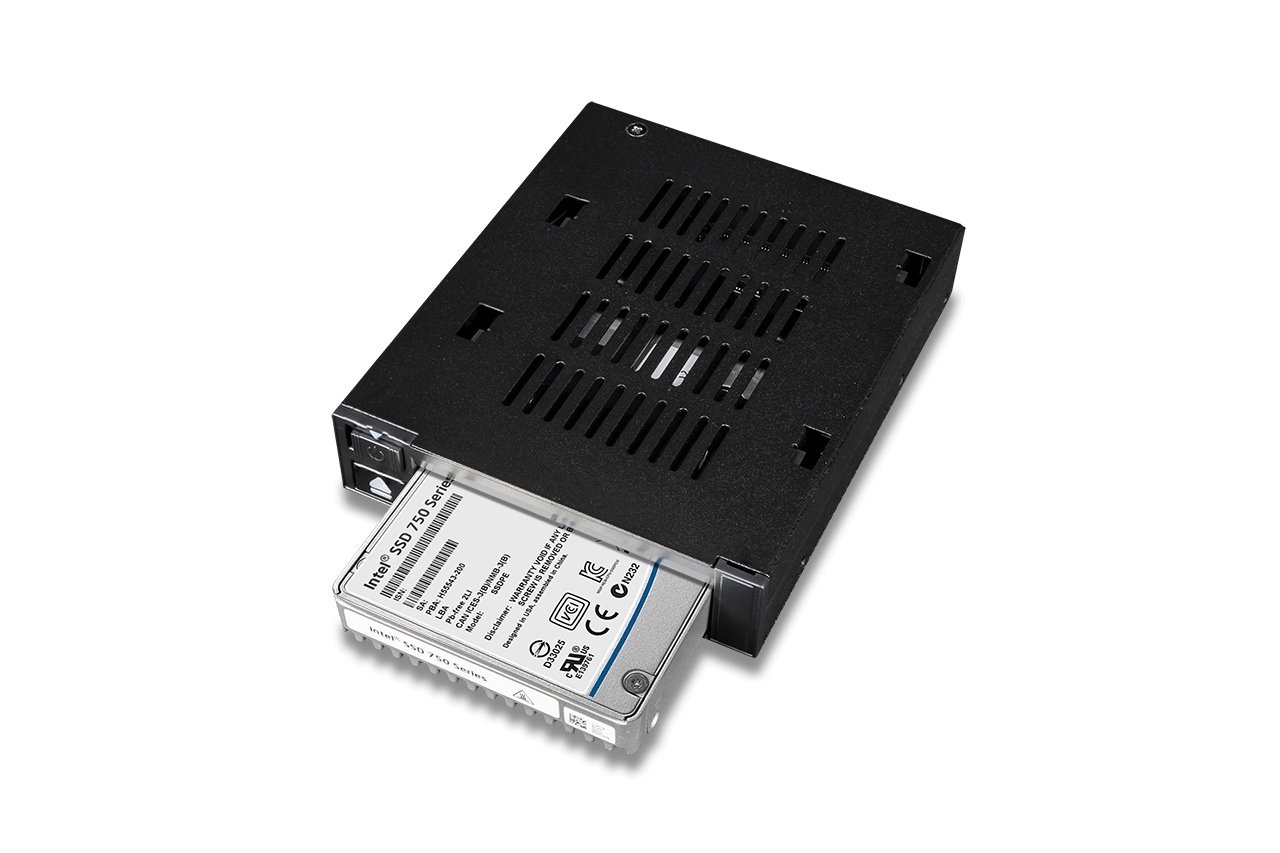

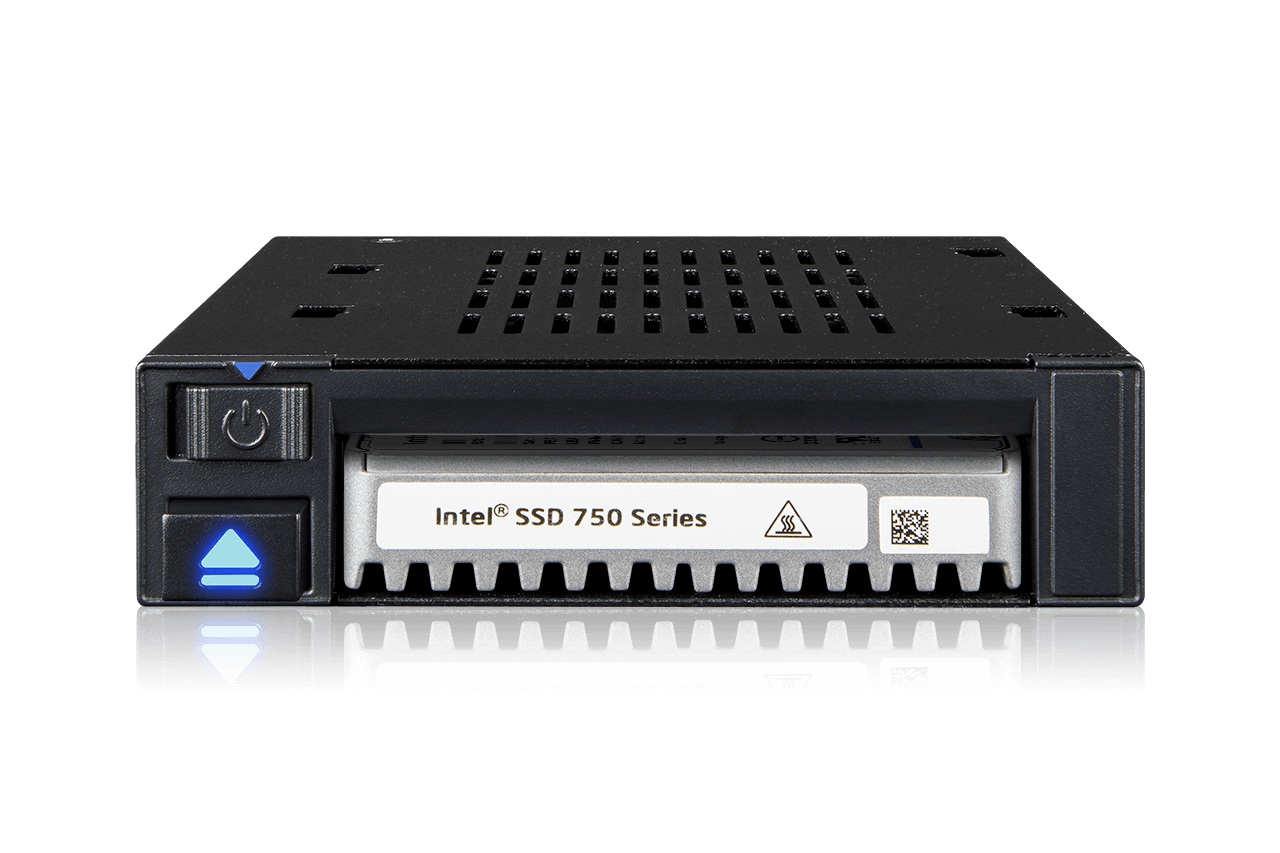

    オープンフロントトレイレス設計により、ユーザーは裸のU.2 NVMe SSDを数秒で交換できます。 SSDドライブをMB021VP-Bに挿入すると、ドライブイジェクトボタンが浮かびます。 イジェクトボタンを押し戻すとSSDドライブをすぐ取り外せます。 読みやすいLEDドライブアクティビティライトがイジェクトボタンに組み込まれており、ドライブのステータスを示します。
  • インテリジェントドライブガイドメカニズム
    使用するU.2 SSDの高さ(7mmまたは15mm)が関係なく、スムーズで安定したドライブの挿入/取り外しを実現するインテリジェントなドライブガイドメカニズムを設計しました。 ドライブの両側に2つのドライブガイドペックがあり、背面にはドライブの高さに基づいて自動的に調整される金属製のフラップを設けています。 各ガイドペックはドライブをしっかりと固定し、調整可能な金属フラップがドライブを押し下げてドライブの安定性を向上させます。
  • 優れた性能
    U.2 NVMe PCIe 4.0規格SSDのフルパフォーマンスを実現するために、MB021VP-BはSlimline SAS(SFF-8654)コネクタを使用し、最大64Gbpsの転送速度をサポート可能です。また、最大32GbpsのU.2 NVMe PCIe 3.0 規格SSDと下位互換性があります。
  • 個別駆動電源スイッチ

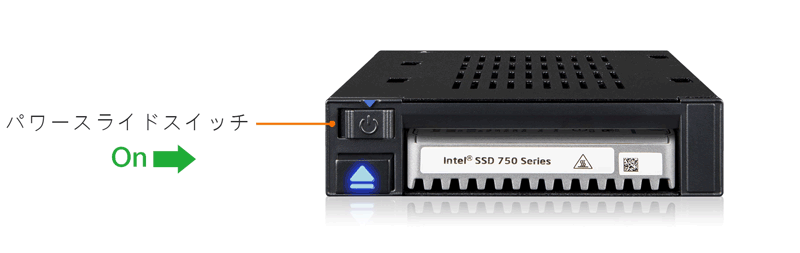

    flexiDOCK MB021VP-Bにはスライド式の電源スイッチが装備されているため、ユーザーは使用していないときにドライブの電源を切ることができ、消費電力を削減し、ドライブの寿命を延ばすことができます。 また、予期しない悪意のあるサイバー攻撃を防ぐのにも役立ちます。
  • 機能満載
    ドライブスロットは、ほこりや破片がデバイスやシステムに入るのを防ぐために、バネ式ダストカバーで覆われています。
  • 頑丈なメタル筐体は、最も過酷な環境に耐えることができ、高ワット数のU.2 NVMe SSDに十分な散熱効果を提供します。 さらに、マルチフローテクノロジーにより、デバイスの上部と下部にある通気孔からよいエアフローの流れで、駆動温度を低く抑えることができます。
  • 例外的な製品互換性
    MB021VP-B は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、 こちらをクリックしてください。

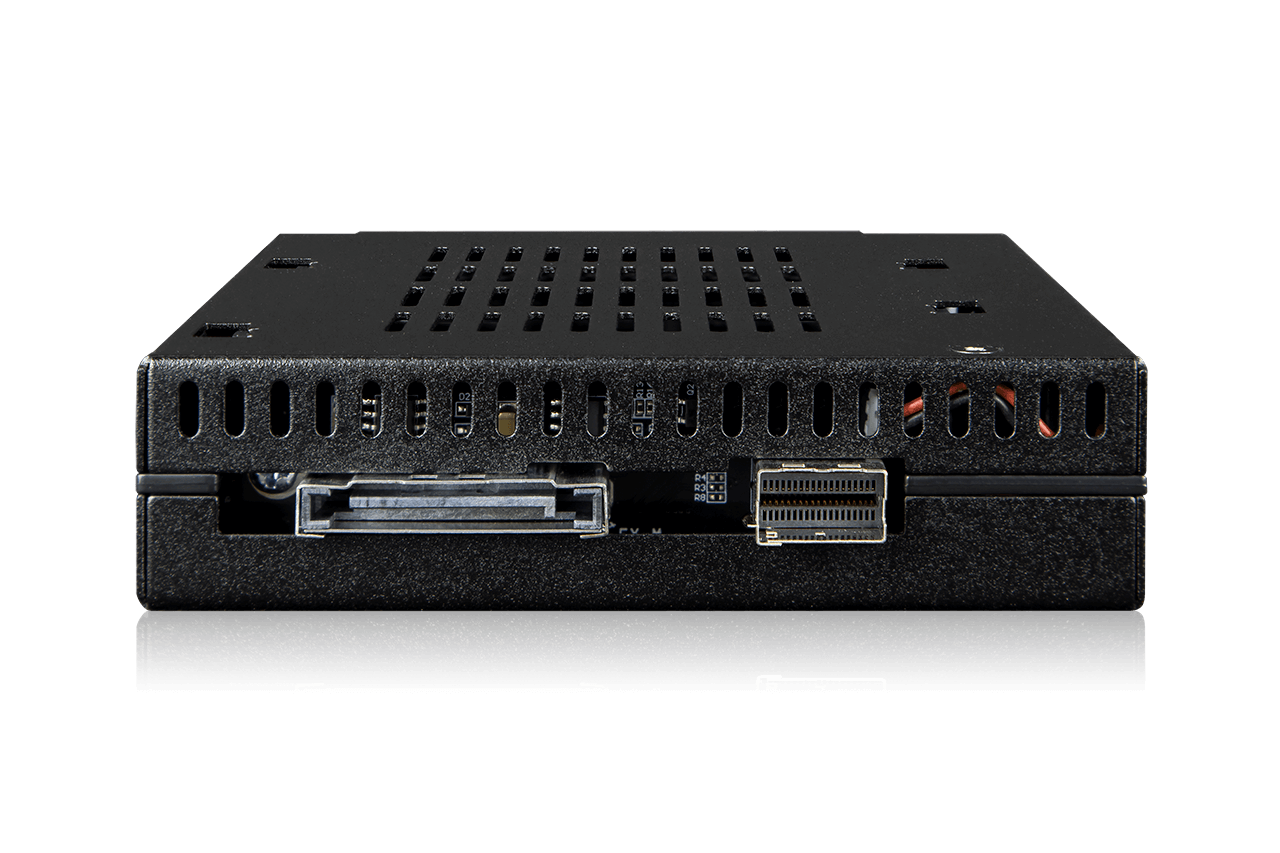

  • Slimline SASおよびSATA電源コネクタは、ロッキングラッチ設計のデータケーブルと電源ケーブルをサポートします。 ケーブルが接続されると、意図しない切断を防ぐためにケーブルは所定の位置に留まります。
  • (オプション)M.2 NVMe SSDからU.2 NVMe SSDアダプター

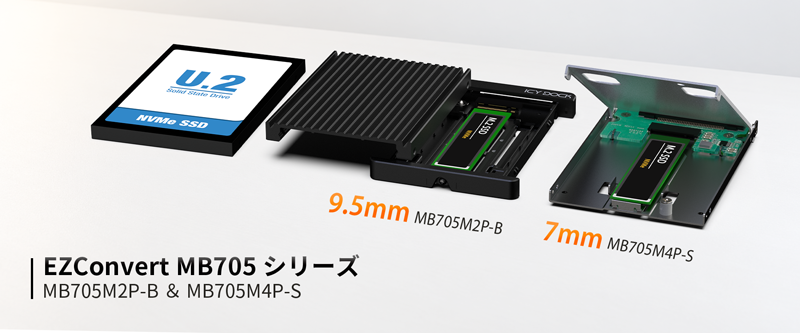

    EZConvert MB705M2P-B EZConvert MB705M2P-B アダプタを使用して M.2 NVMe SSD を U.2 NVMe SSD に変換すると、ツールレスで SSD を取り付けることができ、高速 M.2 NVMe SSD 専用に設計された大型ヒートシンクが付属します。 MB705M2P-B はブリッジコネクタを使用して M.2 NVMe SSD を接続するため、M.2 NVMe SSD のゴールドフィンガーが抜き差し時の損傷から保護されます。これにより、M.2 NVMe SSDを頻繁に交換するユーザーにとって理想的なソリューションとなります。
  • (オプション)3.5インチ〜5.25インチベイ変換ブラケット
    Flex-Fit MB343SP 製品を使用すれば3.5インチデバイスを5.25インチベイサイズに変換し、追加のドライブストレージ用のデュアル2.5インチドライブスロットも備えています。
  • (オプション)3.5インチ〜5.25インチベイ変換ブラケット
    Flex-Fit MB343SP 製品を使用すれば3.5インチデバイスを5.25インチベイサイズに変換し、追加のドライブストレージ用のデュアル2.5インチドライブスロットも備えています。
  • 当社の互換性のあるケーブルのラインナップをご覧ください。これにより、広範な調査の必要がなくなり、よりシンプルなセットアップ体験を確実にします。

    対応ドライブケーブル:

    • MB323L-B Cable
    • MB306L-B Cable
    • MB310L-B Cable
  • 同じリア接続を使用する同様の製品を幅広く取り揃えています。詳細については、以下の製品をクリックしてください。

    対応ドライブ:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
flexiDOCK MB021VP-Bに対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 MIL-STD-810H - 方法501.7および502.7
*IEC 60529 (IPX5) 水流からの保護
*ディスクモービルラックエンクロージャには、IEC 60529(IPX5)認証を取得するためにカスタマイズされた防水フロントパネルが追加される必要があります。防水性は製品がシャーシに取り付けられているとき、前面パネルを通じてエンクロージャに水やほこりが侵入しないようにすることを指し、エンクロージャ全体が防水になるわけではありません。

ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。


主な特徴
1 x 2.5インチU.2 NVMe PCIe 3.0 / 4.0 SSD(ドライブ高さ最大15mm)を搭載可能

1 x Slimline SAS(SFF-8654)コネクタにて接続、ピン配置はSFF-9402 Rev1.1で定義

1 x 3.5 インチドライブベイに適合

PCIe3.0 /4.0に準拠し、最大64Gbps転送速度を実現

工業用グレードのABSプラスチックを含む頑丈なメタルシャーシ

ドライブの簡単交換を実現するため、ドアレスおよびトレイレス設計を採用

クールな青色のドライブアクティビティLEDを内蔵した大型の個別ドライブイジェクトボタン

フロントアクセス可能なドライブ電源スイッチ

すべての欠陥に対する業界をリードする1年間の保証

専門的に訓練されたサポートエージェントからの無料サポート

スペック
製品名: U.2 NVMe PCIe 3.0 / 4.0 SSD搭載用リムーバブルケース3.5インチベイサイズ トレイレスタイプ
型番: MB021VP-B
色:
対応デバイス : 1 x 2.5" SSD
接続インターフェース : U.2 NVMe
ドライブの数: 1
最大ドライブ高さ: 2.5" SSD 15mm
搭載空間: 1 x 外部3.5 " ドライブベイ
接続コネクタ: 1 x SlimSAS SFF-8654 4i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード非互換)
電源入力: 1 x 15pin SATA コネクタ
転送レート : マックス 64Gbps (デバイス速度による)
SSD / HDD容量をサポート : 制限なし
冷却ファン : パッシブ冷却による金属熱分散
ホットプラグのサポート : はい
構造 / 材質 : フルメタル
サイズ (W x H x L) : 101.6 x 25.4 x 128.5mm
製品の重量 : 238g
パッケージの総重量 : 287.2g
SSD / HDD稼動インジケーター : 電源インジケーター:青色のLEDが点灯
HDDインジケーター:青色のLEDの点滅
同梱物 : 本体、マニュアル、ネジ
U.2 コネクタの挿入率 : 10,000
湿度 : 5%~65% RH
作動温度 : 0°C ~ 60°C (32°F ~ 140°F)
保管温度 : -35°C ~ 70°C (-31°F ~ 158°F)
認証 : CE, RoHS, REACH

対応するドライブケーブル:

  • MB306L-B Cable
  • MB310L-B Cable
  • MB323L-B Cable

関連製品シリーズ:

  • Tray-less Enclosures
  • Tool-less+Tray Enclosures

FAQ

Q: MB021VP-B で動作する増設カードをお勧めできますか??

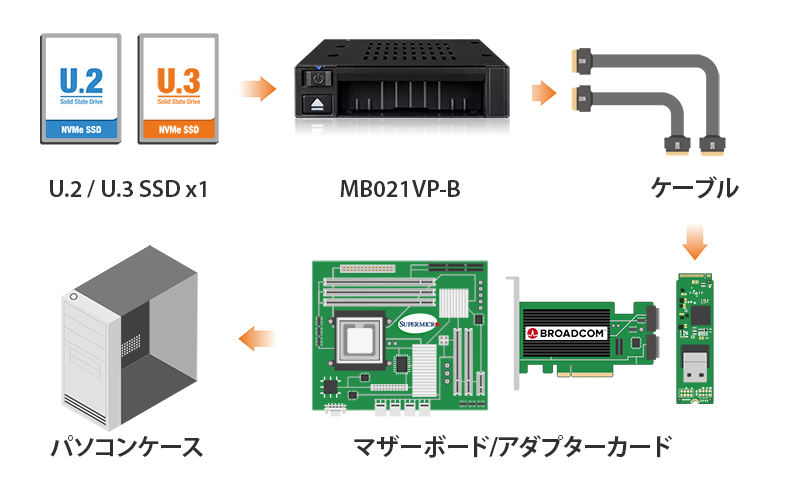

A: MB021VP-Bとの互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: ICY DOCK NVMeエンクロージャーは 標準PCIe4.0をサポートしていますか?

A: はい、すべてのICY DOCK NVMeエンクロージャーは標準PCIe4.0をサポートしています。 ただし、PCIe3.0デバイスをPCIe4.0ホストに接続する場合、帯域幅はPCIe3.0に制限されます。 PCIe4.0エンクロージャーは開発中です。
