ToughArmor MB601VK-B

2.5インチ U.2 / U.3 NVMe SSD搭載用 リムーバブルエンクロージャ PCIe 4.0対応 3.5インチベイサイズ (1 x U.2 SFF-8639接続、奥行き 138.7 mm)
製品詳細
  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。
  • 次世代NVMeモバイルラック

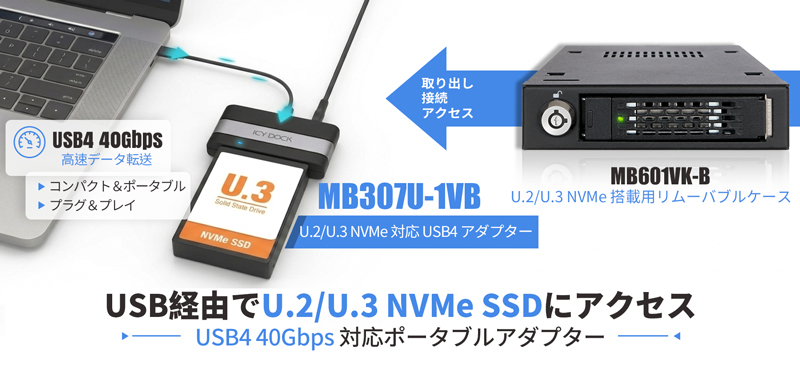

    ICY DOCKのMB601VK-B製品は次世代インターフェスPCI-Eに対応する3.5インチベイサイズモバイルラックになります。Intel、Micron、およびSeagateなど超高速の2.5インチU.2 NVMe SSDを搭載可能です。
  • 優れた性能
    MB601VK-B製品は最大64Gb / sの転送レートを提供し、2.5インチU.2タイプ NVMe SSD、或いはSATAの2.5インチHDD/SSDを搭載可能となります。 MB601VK-B製品の優れたパフォーマンスはビッグデータの処理、データのリアルタイム転送と更新、ネットワーク上の膨大なデータ送信、VMware応用システム、マルチメディア映像データの編集或いは様々なファイル形式データの多重処理などの操作に超高速の転送レートかつ同時処理効率を提供します。 *注:NVMe U.2ホストを利用する場合には接続するマザーボードがNVMeに対応する必要があります。
  • 便利なユーティリティ&アクセシビリティ
    MB601VK-B製品のEZトレイはドライブ搭載を簡単に行え、U.2タイプ NVMe SSDならスムーズに抜差し可能なので例えば交換が必要なメンテナンス作業に時間が短縮されてとても便利です。 EZトレイは7〜15mm高さのHDD/SSDドライブを対応し、フロントにカバーがついているためドライブを搭載しない時に埃侵入防止効果があります。
  • MB601VK-B製品のフロントには、ドライブの稼働状態を表示するLEDインジケーターを設けております。 Active Power Technology(APT)を採用しているため、ドライブ挿入後にLEDインジケーターが状態表示するようになります。 搭載ドライブを保護するため、トレイの安全ロック設計によるドライブの無断飛出しを防ぎます。さらに2段式キーロックは搭載ドライブの盗難を避け、機密データの保護を強化します。
  • フルメタルプロテクション
    厳しい環境でも長く使用できるためMB601VK-B製品は頑丈なメタルと難燃性素材を採用しております。このフルメタル構造は工業機器、軍事システム、医療設備など様々な用途に対応できます。
  • どのMB601VKがあなたに適していますか?
    内部スペースの限られている中小規模のコンピューターを使用している場合、MB601VK-Bは、ミニタワー、スモールフォームファクター、またはホームシアター等のPCに最大15mmのNVMeU.2ドライブを搭載するのに最適なドライブエンクロージャーです( HTPC)。一方、 MB601VK-1B は、最大110mmのNVMe M.2 SSDに対応できる MB601TP-1B ドライブトレイと互換性があるように、全長が長くなるように設計されていますが、m.2を利用できるのでコストに対して優れています。
  • 例外的な製品互換性
    MB601VK-B は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、こちらをクリックしてください。
  • (オプション)M.2 NVMe SSDからU.2 NVMe SSDへ変換アダプター
    EZConvert MB705M2P-B EZConvert MB705M2P-B アダプタを使用して M.2 NVMe SSD を U.2 NVMe SSD に変換すると、ツールレスで SSD を取り付けることができ、高速 M.2 NVMe SSD 専用に設計された大型ヒートシンクが付属します。 MB705M2P-B はブリッジコネクタを使用して M.2 NVMe SSD を接続するため、M.2 NVMe SSD のゴールドフィンガーが抜き差し時の損傷から保護されます。これにより、M.2 NVMe SSDを頻繁に交換するユーザーにとって理想的なソリューションとなります。
  • (オプション)3.5インチから5.25インチドライブベイ変換ブラケット
    Flex-Fit MB343SP ブラケットを利用すれば3.5インチデバイスを5.25インチベイサイズに変換できます。2台2.5インチドライブ搭載用の追加ストレージスロットを備えた頑丈なワンピースデザインとなります。
  • 幅広い互換性
    The EZ-Slide Mini Tray MB991TRAY-Bは、さまざまなToughArmorモデル間での簡単な交換を実現します。
カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB601VK-B に対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 MIL-STD-810H - 方法501.7および502.7
*IEC 60529 (IPX5) 水流からの保護
*振動テスト MIL-STD-810H, 方法 514.8, 手順 I(耐振動性)
*機能衝撃 MIL-STD-810H, 方法 516.8- 手順 I(衝撃防止)
*IEC60529(IPX5)認証に合格するためには、ドライブ可動ラック筐体にカスタマイズされたフロント防水パネルを追加する必要がある。防水とは、筐体全体を防水にするのではなく、製品を筐体に設置した際に、フロントパネルから筐体内への水の浸入を防ぐことを指す。
*ドライブ・モバイル・ラック筐体は、振動試験および機能衝撃認証に合格するために、ドライブ・キャディ(トレイ)と筐体をカスタマイズし、サムスクリュー・ロック機構を含める必要があります。上記のサムスクリュー設計概略図をご参照ください。.

ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。

主な特徴
2.5インチU.2 NVMe SSDまたは2.5インチSAS / SATA のSSD & HDDを搭載可能 (NVMe U.2ホストを利用する場合には接続するマザーボードがNVMeに対応する必要があります)

標準3.5 インチベイサイズに適合

NVMe 32Gb /sの転送速度をサポート

7mm、9mm、12.5mm、15mm高さの2.5インチSSD/HDDを搭載可能

Active Power Technology(APT)採用 - デバイスが取り付けられている場合のみ起動します

防振技術(AVT) - 搭載HDD/SSDデバイスにで安全な稼働環境を提供します

EMI接地 - 搭載デバイスを電気的損傷から保護します

トレイの安全ロック機構に2段式のキーロックで搭載デバイスおよび保存データの安全を保ちます

フルメタル構造で厳しい環境にも対応可能

EZトレイは、ToughArmor MB991SK-B、MB991IK-B、MB994SP-4S、MB994SP-4SB-1、MB994SK-1B、MB994IPO-3SB、MB991U3-1SB と互換性があります 注: SAS / SATAの SSD&HDDデバイス搭載のみ


スペック
製品名: 2.5インチU.2 NVMe SSD搭載用モバイルラック(3.5インチベイサイズ)(深さ147mm)
型番: MB601VK-B
色:
接続インターフェース: 1 x U.2 SFF-8639、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
搭載デバイス: U.2タイプNVMe SSD
注:NVMe U.2ホストを利用する場合には接続するマザーボードがNVMeに対応する必要があります
対応デバイス厚み: 標準3.5インチベイ
電源入力: U.2 (SFF-8639)
転送レート: マックス64Gbps (搭載デバイスによる)
冷却機構: メタル及びエアフローによる効果
セキュリティ: 二段式キーロック
LED インジケーター: デバイス搭載 : 緑ランプ点灯
デバイスアクティブ : 緑ランプ点滅
材質: フルメタル
硬碟散熱: 金屬散熱
材質: 全金屬
サイズ (W x H x D) : 138.7 x 101.6 x 25.4mm
重量: 396.7g
梱包内容: 製品本体, マニュアル, ロックキー,固定ネジ

FAQ

Q: MB601VK-B で動作する増設カードをお勧めできますか?

A: MB601VK-Bとの互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: MB601VK-B でIntel / Broadcom Tri-Mode HBAおよびRAIDカードを使用していますが、ドライブがシステムに表示されません。

A:この問題は、RAIDカードメーカーがTri-Modeカードに通常U.2接続に使用されているものとは異なるピン配置を使用していることが原因で発生します。 M.2 NVMeドライブでTri-Modeカードを使用する場合、M.2ドライブを検出するためにTri-ModeカードにU.2イネーブラーケーブルを使用する必要があります。これにより、ピン配置が標準のU.2仕様に戻ります。 詳細については、ここをクリックしてください。


Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: デバイスの取り付けネジが短すぎて、デバイスをシステムに固定できないようです。どうすればよいですか?

A:  付属のM3 * 2.5Lネジは、0.8〜1mmの厚さのコンピュータケースの金属シートに適合します。 5.25インチベイの幅が広い場合は、デバイスを中央に配置して両側のネジ穴を締めてください。ドライブエンクロージャーをに固定する際に問題が発生した場合は、 sales@seijinshoji.co.jp  までご連絡ください。


Q: ICY DOCK NVMeエンクロージャーは 標準PCIe4.0をサポートしていますか?

A: はい、すべてのICY DOCK NVMeエンクロージャーは標準PCIe4.0x4をサポートしています。最大64Gbpsの転送速度。




Q: ドライブ トレイを挿入するときに、ドライブ トレイの上下の金属製のバネが引っかかっているように感じます。 私は何をすべきか?

A: ドライブ トレイを筐体から取り外し、トレイの前にある金属メッシュシートに過度の圧力をかけずにトレイを再挿入します。 前面の金属メッシュシートに過度の力を加えると、上部と下部の金属スプリングが曲がり、ドライブ トレイを挿入する際に問題が発生する場合があります。 そのため、金属バネが破損する恐れがありますので、ドライブトレイを無理に差し込まないでください。



metal spring
示されているように、金属メッシュシートに過度の圧力をかけないでください。


Q: MB601VK-Bにドライブをインストールした後、データアクセス時にLEDインジケーターがオレンジに点滅せず、緑色のままになります。原因と解決策は何ですか?

A: MB601VK-BはSSD/HDDの標準信号仕様に従って設計されており、市場の大多数のドライブと互換性があります。しかし、特定のドライブの電圧設定の違いにより、データの読み書き操作中にLEDインジケーターが緑色のままになることがあります。この状況はハードドライブの性能や寿命に影響を与えないため、安心してご使用ください。ハードドライブの読み取りインジケーターライトが必要な機能である場合、他のブランドやモデルのドライブを使用することを検討してください。また、以下のリストに、ユーザーから報告されたこの問題があるドライブのモデルが記載されているので、それらのモデルの使用を避けてください。


ブランド名 シリーズ モデル ドライブタイプ
Seagate Barracuda ST5000LM000
ST4000LM024
ST3000LM024
2.5" 15mm SATA
