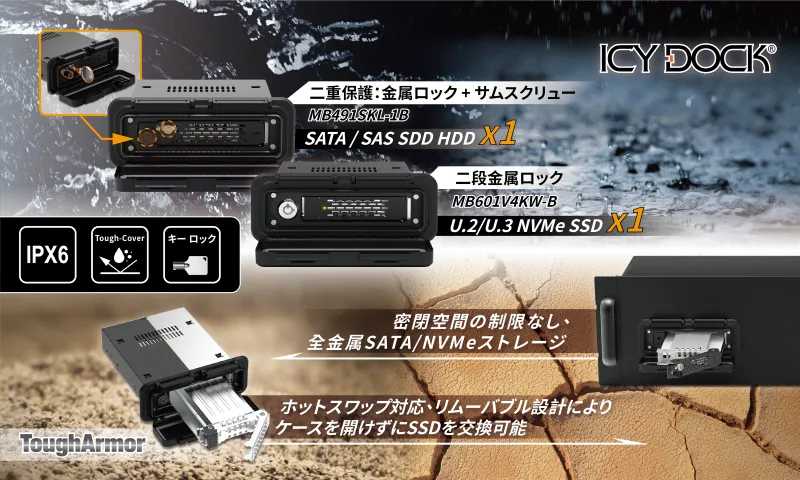

ToughArmor MB491SKL-1B

システムを強化するために設計されたToughArmor MB491SKL-1Bは、標準的な3.5インチドライブベイにシームレスに統合でき、堅牢な2.5インチSAS/SATA HDD/SSDを収容します。このエンクロージャーは、MIL-STD-810G認証の本体とトレイ、IPX6規格の防水カバーを備え、軍事、車両、海事用途、自律技術、航空技術に最適です。キー付きロックとレジ型レバーロックの二重ロックで、衝撃や不正アクセスから保護します。リムーバブルトレイにより、ホットスワップ機能が容易で、メンテナンスも簡単で途切れることなく行えます。
IPX6防水フロントカバー

過酷で湿気の多い環境向けに設計されたIPX6準拠のフロントカバーは、あらゆる方向からの噴流水から保護し、水にさらされてもデータの安全性を保ちます。この機能は、濡れた環境での現場配備や、液体にさらされることが一般的な危険である産業環境などの用途に最適です。
デュアルロックシステム

ToughArmor MB491SKL-1Bは、鍵付きロックとレジ型レバーロックという2つのロック機構を内蔵し、ドライブを所定の位置に固定します。このシステムは、振動や衝撃による偶発的なドライブの排出を防止し、モバイル環境または乱流環境においてさらなる安全性を提供します。
ホットスワップ対応

フルメタルのリムーバブルトレイは、手間のかからないホットスワップを対応し、ハードドライブ故障時のダウンタイムを大幅に削減します。高さ5～15mmのHDDまたはSSDに対応し、あらゆる標準SATA/SASドライブに対応する汎用性の高い2.5インチホットスワップベイを実現します。さらに、アンチダストフラップは、トレイが装着されていないときにホコリがデバイスに侵入するのを防ぎ、システムの清潔さと機能性を維持します。
軍用規格の耐久性

ToughArmor MB491SKL-1B 2.5インチドライブエンクロージャは、堅牢なオールメタルシャーシとドライブトレイで構成され、軍事規格MIL-STD-810H 516.8（衝撃）および514.8（振動）に準拠し、フルメタル構造で構築されているため、機器が過酷な条件に耐えなければならない軍事、航空、産業用途に適しています。
機能満載

ToughArmor MB491SKL-1Bは、豊富な機能を備えています。Active Power Technologyにより、ドライブが存在する場合のみ電源とアクセスを示すステータスLEDが点灯します。
7ピンSATAデータケーブルと15ピンSATA電源ケーブルは、接続を確実にし、不慮の接続解除を防ぐロックラッチを備えており、接続性の向上を保証します。

カスタマイズ可能なICY DOCKドライブエンクロージャー：
TAAおよびUL認証基準に対応し、その他の要求にも対応！

ICY DOCKでは、業界および安全規格への準拠が極めて重要であることを理解しています。標準製品も高品質で設計されていますが、お客様の要件に合わせてTAAやUL認証、広温度環境試験などの規格に対応するよう製品のカスタマイズも承っております。

当社の専門チームが材料や設計を調整し、各認証に完全対応いたします。また、認証取得のプロセスにおいても、お客様を全面的にサポートいたします。以下に、カスタマイズ対応で取得可能な各種オプション認証の一覧を掲載しております。

ToughArmor EX MB491SKL-1Bに対応可能なオプション認証
TAA	TAA（貿易協定法）適合
UL	安全基準認証（UL）
UL94	プラスチック材料の難燃性（UL94）
FCC	FCC適合（通信規格）
Wide Temperature	広温度試験（MIL-STD-810H, 501.7 & 502.7）
Vibration Test	振動試験（MIL-STD-810H, Method 514.8, Procedure I）
Functional Shock	耐衝撃試験（MIL-STD-810H, Method 516.8, Procedure I）

ICY DOCK製品を認証取得向けにカスタマイズする場合、試験および証明書発行に関わる費用が発生いたします。証明書によっては、継続的な更新料が必要な場合もあります。詳細やご相談については、sales@seijinshoji.co.jpまでお問い合わせください。

防滴仕様のToughCoverモデルをご紹介 – 受注生産にて対応可能

MB491SKL-1Bに加え、防滴仕様のToughCover前面パネルを搭載した他のモデルも多数ご用意しております。これらのモデルは受注生産にて提供しており、防水性を求めるストレージ環境に最適です。初回提供段階では、試験導入しやすいよう最小発注数を引き下げています。受注生産のため、納期にはお時間をいただく場合があります。

ToughCoverを搭載した対応モデル一覧：

シリーズ	モデル番号	製品説明	在庫状況
ExpressCage	MB741SPW-B	1 x 2.5" SAS/SATA HDD/SSD (15mm) Mobile Rack with Tool-less Installation & ToughCover	訂製生產
ExpressCage	MB742SPW-B	2 x 2.5" SAS/SATA HDD/SSD (9.5mm) Mobile Rack with Tool-less Installation & ToughCover	訂製生產
ToughArmor	MB092V4KW-B	2 x U.2/U.3 NVMe SSD (7mm) PCIe 4.0 Mobile Rack with ToughCover (2 x SFF-8654 4i)	訂製生產
	MB492SKW-B	2 x 2.5” SATA/SAS HDD/SSD (15mm) Mobile Rack with Dual-Lock Design & ToughCover	訂製生產
	MB601V4KW-B	1 x U.2/U.3 NVMe SSD (15mm) PCIe 4.0 Mobile Rack with ToughCover (1 x SFF-8639)	訂製生產
	MB601M4KW-1B	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Mobile Rack with ToughCover (1 x SFF-8639)	訂製生產
	MB833M4KW-B	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Mobile Rack with ToughCover (1 x SFF-8643)	訂製生產
	MB833M4KW-B V2	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Mobile Rack with ToughCover (1 x SFF-8654 4i)	訂製生產
	MB834M4KW-B	2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Mobile Rack with ToughCover (2 x SFF-8643)	訂製生產
	MB834M4KW-B V2	2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Mobile Rack with ToughCover (2 x SFF-8654 4i)	訂製生產
	MB991IKW-B	1 x 2.5" SAS/SATA HDD/SSD (15mm) Mobile Rack with ToughCover	訂製生產
	MB991SKW-B	1 x 2.5" SATA HDD/SSD (15mm) Mobile Rack with ToughCover	訂製生產
	MB992SKW-B	2 x 2.5” SATA/SAS HDD/SSD (15mm) Mobile Rack with ToughCover	訂製生產
	MB992SKRW-B	2 x 2.5” SATA HDD/SSD (9.5mm) RAID Mobile Rack with ToughCover (RAID 0/1/BIG/JBOD)	訂製生產
	MB993SKW-B	3 x 2.5” SAS/SATA HDD/SSD (7mm) Mobile Rack with ToughCover	訂製生產

詳細情報または注文については、sales@seijinshoji.co.jpまでお問い合わせください。

主な特徴

•	IPX6防水カバー

•	デュアルロック設計 – メタル鍵ロック (安全性) とレジ型レバーロック (耐震)

•	5mm～15mm厚みの2.5インチSAS/SATA HDD/SSDを対応，3.5”標準ベイサイズ搭載

•	SATA 6GbpsまたはSAS 3.0 12Gbps（シングルチャネル）対応

•	ホットスワップ対応トレイ式でメンテナンスが便利

•	頑丈なメタルシャーシとドライブトレイ

•	耐震技術(Anti-Vibration, AVT)を採用、HDD/SSDに安全な稼動環境を提供

•	アクティブパワーテクノロジー（APT）- ドライブがインストールされている場合のみLEDが点灯

•	EMI接地 – 搭載デバイスを電子損害から保護

•	防塵フラップ - ドライブベイが空の時に埃が入るのを防止

•	SATA 7pin 接続コネクタとSATA 15 pin電源コネクタはラッチ付タイプ対応

•	*MIL-STD-810H 規格方式 516.8（衝撃）および 514.8（振動）に準拠

注：MIL-STD-810Hメソッド516.8（衝撃）および514.8（振動）はデバイスのみが対象で、防水カバーは含まれていません。

スペック

モデル番号：	MB491SKL-1B
色：	ブラック
対応ドライブサイズ：	2.5インチ SSD / HDD
対応ドライブタイプ：	SATA / シングルチャネルSAS（SASホスト必要）
ドライブ数：	1
最大ドライブ高さ：	15mm
ドライブベイ：	1 x 3.5インチドライブベイ
ホストインターフェース：	1 x SATA 7ピン（SASシングルチャネル対応）
電源入力：	1 x SATA 15ピン
転送速度：	SATA 3.0 最大6Gbps / SAS 3.0 最大12Gbps
SSD容量対応：	制限なし
ドライブ冷却（筐体）：	メタル放熱
構造・材質：	フルメタル
ホットスワップ対応：	はい
製品寸法 (W x H x D)：	142.5 x 48.7 x 123.2mm
製品重量：	421.8g
パッケージ重量：	635.6g
ドライブアクティビティLED表示：	電源：緑 LED ランプ点灯；HDD稼動：オレンジ LED 点滅
パッケージの内容：	本体1台、ユーザーマニュアル1冊、ネジ12個、鍵2本
コネクタ挿入回数：	最大10,000回
湿度：	5%~65% RH
動作温度：	0°Cから60°C（32°Fから140°F）
保管温度：	-35°Cから70°C（-31°Fから158°F）
コンプライアンス：	CE, RoHS, REACH
保証期間：	1年間

FAQ

Q: MB491SKL-1B は新しい SATA 3.3 / SAS 3.0 パワーディセーブル機能 (PWDIS) を対応していますか?

A: MB491SKL-1B は SATA 3.3 / SAS 3.0 PWDIS 機能をサポートしていません。MB491SKL-1B に PWDIS 機能付きの SATA/SAS HDD/SSD を取り付けると、ドライブは回転せず、システムはドライブを検出しません。PWDIS 機能を搭載した SATA/SAS HDD/SSD については、以下のリストを参照してください。

Known SATA/SAS HDD/SSD with Power Disable Feature (PWDIS)

PWDISを搭載したSATA/SAS HDD/SSDの使用は避けることをお勧めしますが、ドライブを購入済みの場合は、以下の方法を使用してPWDIS機能を物理的に無効にすることができます：

方法1 – モレックス-SATAアダプタまたはケーブルを使用して、SATA電源コネクタのピン3の電源を切断する。


Molex to SATA Adapter		Molex to SATA Cable

方法2 – SATA/SAS電源コネクタのピン1～3にカプトンテープを貼り、下図のように3.3V電源を絶縁する。

問題が解決しない場合は、 tech@icydock.com までご連絡ください。

Q: ドライブトレイを挿入する際、ドライブトレイの上下の金属バネが引っかかる感じがします。どうしたらよいでしょうか？

A: エンクロージャからドライブトレイを取り外し、トレイ前面の金属メッシュシートに過度な力を加えずにトレイを再度挿入してください。前面の金属メッシュシートに過度な力が加わると、上下の金属バネが曲がり、ドライブトレイを挿入しにくくなることがあります。このような場合、無理にドライブトレイを挿入すると金属バネが破損する恐れがありますので、無理に挿入しないでください。

図のように、金属メッシュシートに過度の圧力をかけないでください。
