| • | 標準的3.5インチ外部ドライブベイに、最大15mmの高さの2.5インチU.2/U.3 NVMe SSDを1台搭載可能 |

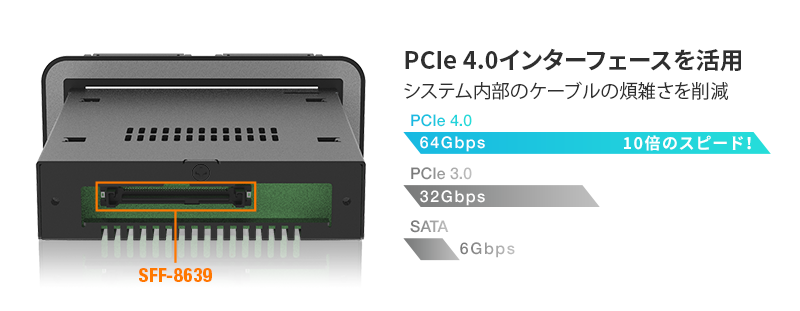

| • | SFF-8639コネクタ経由でPCIe Gen 4.0 U.2インターフェースをサポート（最大64Gbpsの転送速度） |

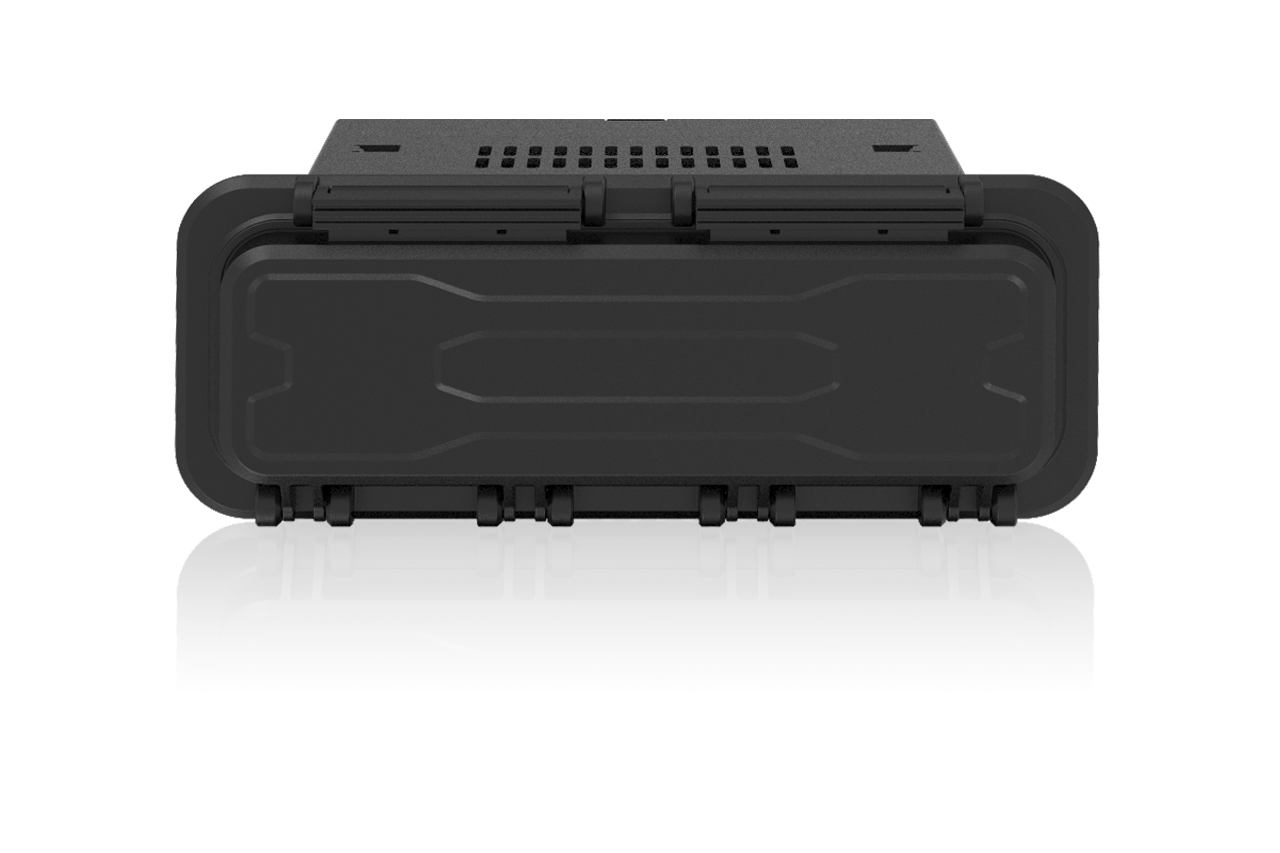

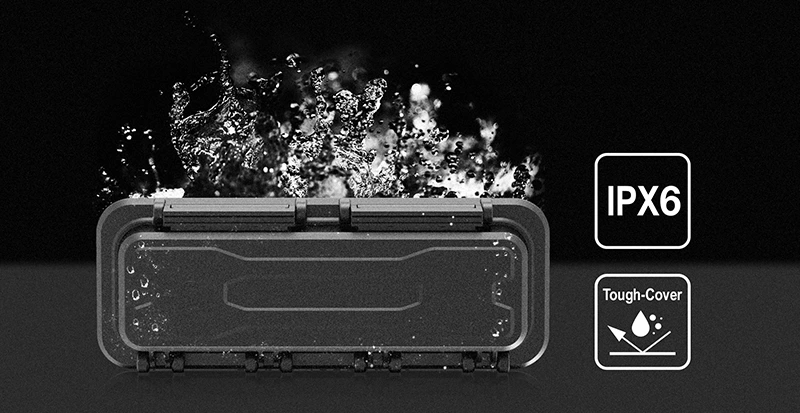

| • | 防水仕様のフロントカバーにより、ホコリや飛沫から内部ドライブを保護 |

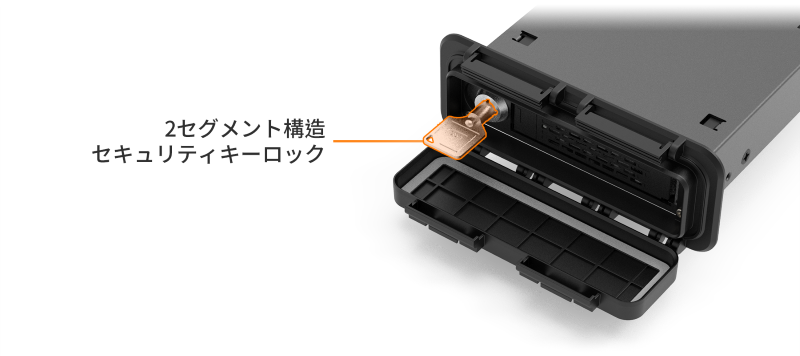

| • | 2段階のセキュリティキー・ロックにより、不正アクセスやドライブの誤排出を防止 |

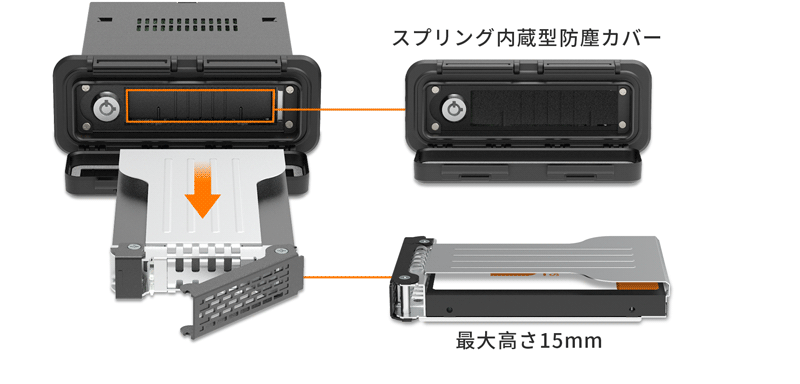

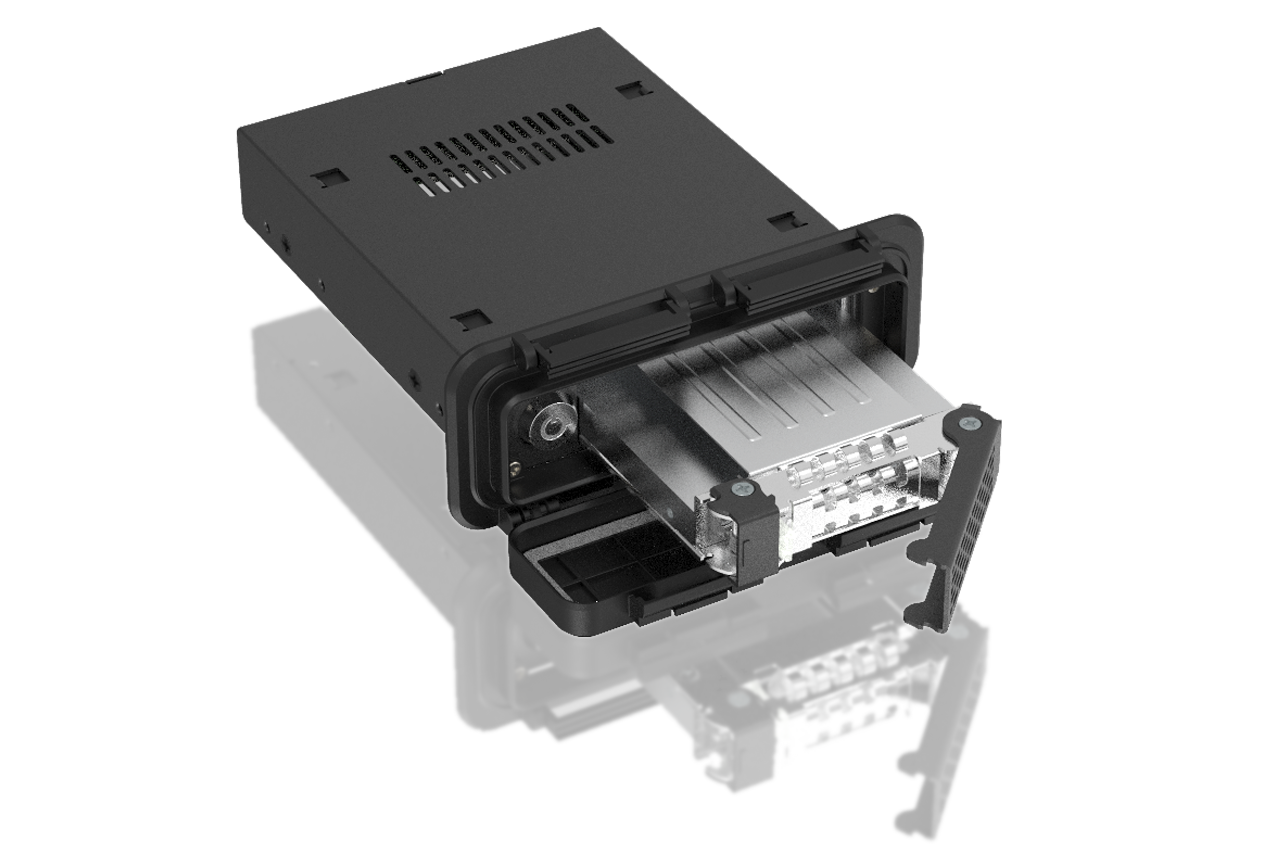

| • | 着脱可能なドライブトレイにより、メンテナンスやホットスワップが容易（ホスト側がNVMeのホットスワップをサポートしている必要あり） |

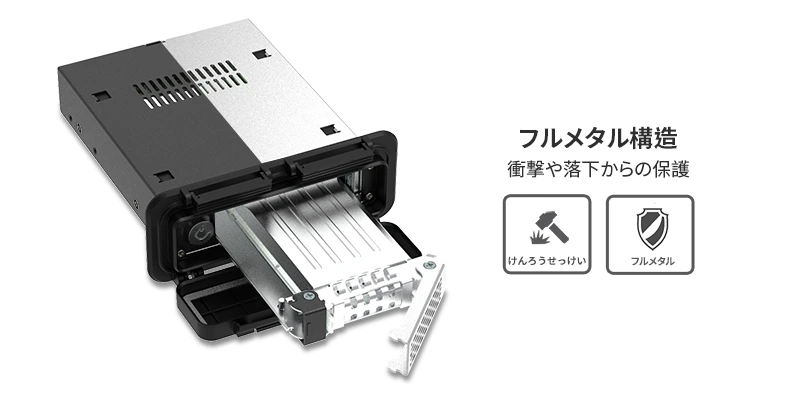

| • | フルメタル構造で高い耐久性と優れた放熱性を実現 |
| • | 戦略的な通気設計により、パッシブ冷却性能を向上 |
| • | APT（アクティブパワーテクノロジー）により、ドライブ非搭載時の電力消費を抑制 |
| • | EMIグラウンディング機能により、静電気からSSDを保護 |
| • | 工業・軍事・医療・車載用途などの過酷な環境に適した堅牢な設計 |
| • | 5年間の限定保証および無償の技術サポート付き |
| モデル番号： | MB601V4KW-B |
| カラー： | ブラック |
| 対応ドライブサイズ： | 1 x 2.5" U.2/U.3 NVMe SSD |
| 対応ドライブタイプ： | NVMe |
| 搭載可能ドライブ数： | 1 |
| 対応ドライブ厚さ： | 最大15mm |
| 取り付けベイ： | 1 x 外部3.5インチドライブベイ |
| ホストインターフェース： | 1 x U.2 SFF-8639（SFF-9402 Rev 1.1仕様） （Tri-mode HBA/RAIDカード対応） |
| 電源入力： | U.2（SFF-8639）経由 |
| 転送速度： | PCIe 3.0 最大32Gbps / PCIe 4.0 最大64Gbps |
| 対応容量： | 制限なし |
| ドライブ冷却： | メタル筐体による受動冷却 |
| 筐体材質： | フルメタル |
| ホットスワップ対応： | 対応 |
| セキュリティロック： | 2段階メタルキーキー構造 |
| 製品寸法 (W x H x D)： | 123.2 x 148.2 x 48.7mm |
| 製品重量： | 419.1g |
| 梱包重量： | 483.4g |

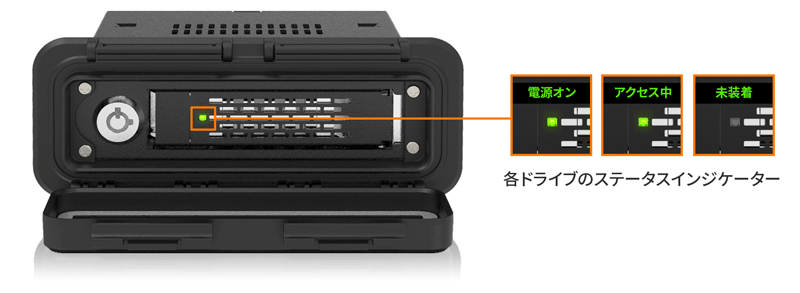

| ドライブ動作LED表示： | 電源：緑色点灯 / アクセス中：緑色点滅 |

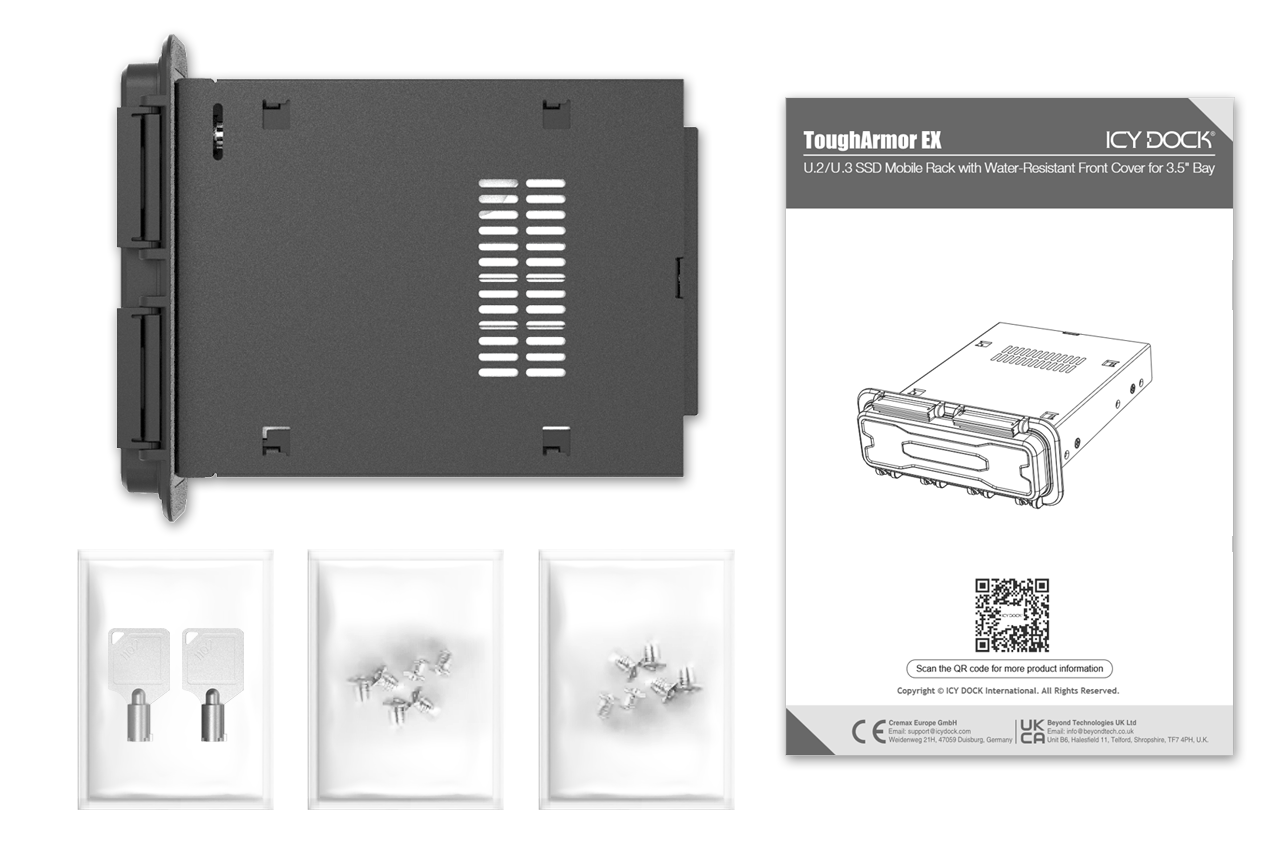

| 同梱物： | 本体 x1、マニュアル x1、ネジ x10、キー x2 |
| U.2 コネクタ耐久性： | 10,000回の抜き差し |
| 湿度： | 5%~65% RH |
| 動作温度： | 0°C ～ 60°C (32°F ～ 140°F) |
| 保管温度： | -35°C ～ 70°C (-31°F ～ 158°F) |
| 適合： | CE、RoHS、REACH |
| 保証： | 1年限定保証 |
対応ドライブトレイ（キャディ）:
関連製品：
関連製品シリーズ：
クイックリンク：
Q: MB601V4KW-B に対応する拡張カードをご推薦いただけますか？

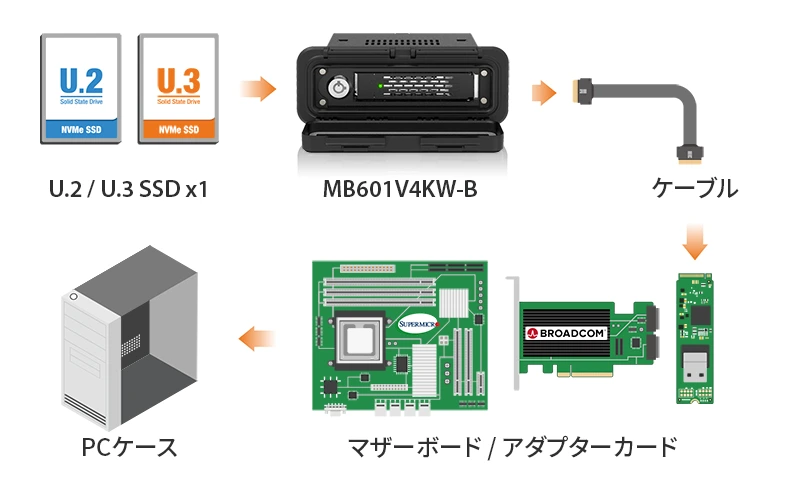

A: MB601V4KW-Bと互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcation（バイフュリケーション）をサポートしていることを確認してください。加えて、BIOS/UEFIでPCIe分岐設定を行い、PCIe 16xスロットの場合はx4, x4, x4, x4、PCIe 8xスロットの場合はx4, x4の構成に設定してください。
下のアイコンをクリックすると、PCIeバイフュリケーションモードに対応したマザーボードや拡張カードの互換性をご確認いただけます。最適な互換性を得るために、マザーボードや拡張カードメーカーが推奨または製造しているケーブルの使用を強くお勧めします。
現在、主要な拡張カードおよびマザーボードメーカーとのNVMeエンクロージャーの互換性認証を進めております。互換性のあるアクセサリーの一覧は随時更新いたします。
互換性のある拡張カード、ケーブル、またはマザーボードの情報をご提供いただく場合や、一覧に記載されていない拡張カードやマザーボードの互換性を確認したい場合は、こちらをクリックしてください。
Q: 製品マニュアルに従ってハードドライブとデバイスの取り付けを完了しましたが、システムがドライブを認識しません。どのようにトラブルシューティングすればよいですか？
A: まず、お使いのハードウェアの互換性をご確認ください。ドライブ、ドライブエンクロージャー、ケーブル、ホストインターフェースがすべて互換性のあるものであるかを確認してください。ドライブをホストに直接接続して、システムがドライブを認識するか確認してください。認識されない場合は、ドライブエンクロージャーに問題がないかを判断できます。また、他のドライブ、ケーブル、またはシステムでドライブエンクロージャーを接続して、問題が解消されるかをお試しください。システムがそれでも認識しない場合、以下のような原因が考えられます：
| • | システムのPCIeレーン数が不足している： ドライブエンクロージャーをマザーボードまたは拡張カードに接続する際、システムに利用可能なPCIeレーン数が限られていることに注意が必要です。これには、CPUおよびチップセットが提供するレーン数と、その割り当て方法を理解することが含まれます。これらを適切に確認しないと、転送速度の低下、不安定な接続、あるいはドライブが認識されないといった問題が発生する可能性があります。 |
| • | インターフェースプロトコルの非互換性: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、SlimSASインターフェースがNVMeをサポートしているかどうかを確認することが非常に重要です。 |
| • | インターフェースのピン配列規格が非互換: ドライブエンクロージャーをマザーボードまたは拡張カードの Mini-SAS HD、OCuLink、SlimSAS ポートに接続する前に、当社製品のポートと同じピン配列規格を使用していることをご確認ください。ドライブエンクロージャーのピン配列規格は、製品ページの仕様表に「Legacy」または「SFF-9402 1.1」と明記されていますので、そちらをご参照ください。 |
| • | 接続ケーブルの長さが長すぎる場合: 最適なパフォーマンスを確保するために、接続ケーブルは50cm以内の長さを推奨します。ケーブルが長すぎると信号の損失が大きくなり、転送速度の低下、不安定な接続、またはドライブが認識されない原因となる可能性があります。さらに、デバイス側とホスト側で同じインターフェースコネクタを使用することで、潜在的な互換性の問題を回避できます。 |
Q: Intel/Broadcom製のTri-Mode HBAおよびRAIDカードをMB601V4KW-Bと併用していますが、ドライブがシステムに表示されません。
A: この問題は、RAIDカードメーカーがU.2接続で一般的に使用されているピン配置とは異なるピン配置をTri-Modeカードで採用していることが原因です。これらのカードをU.2 NVMeドライブおよびケーブルと併用する場合は、標準のU.2仕様にピン配置を戻す「U.2イネーブラーケーブル」の使用が必要です。詳細については、こちらをクリックしてください。
Q: 電源が入った状態で NVMe ドライブをデバイスに再挿入した後、ドライブが認識されませんでした。
A: ホットプラグ機能に対応したシステムでは、電源が入ったままの状態でドライブの取り外しや再挿入を行った場合、OS側で手動でリフレッシュを実行しないと、システムがドライブを認識しないことがあります。
手動でリフレッシュを行ってもドライブが認識されない場合は、お使いのシステムが NVMe ホットプラグ機能に対応していない可能性があります。ご使用のマザーボードまたは拡張カードのメーカーに、NVMe ホットプラグ機能の対応状況をご確認ください。
Windows 11 / Windows 10 / Windows 8 －タスクバーの検索ボックスに「デバイスマネージャー」と入力し、表示されたメニューから選択してください。ディスクドライブを右クリックし、「ハードウェア変更のスキャン」を選択します。
Windows 7－デスクトップ上の「コンピューター」アイコンを右クリックして「プロパティ」を選択し、「デバイスマネージャー」をクリックしてください。ディスクドライブを右クリックし、「ハードウェア変更のスキャン」を選択します。
Q：デバイスの取り付けネジが短すぎてシステムに固定できないようですが、どうすればよいですか？
A: ケースの金属板が厚い場合、付属の取り付けネジ（M3×2.5L）では本製品をしっかりと固定できないことがあります。その場合は、より長いネジ（M3×4L）をご使用いただくか、交換用ネジについては sales@seijinshoji.co.jp までお問い合わせください。
Q: ドライブトレイを挿入する際、上下の金属バネが引っかかっているように感じます。どうすればよいですか？
A: トレイをエンクロージャーから取り外し、前面の金属メッシュに過度な圧力をかけずに再度挿入してください。前面の金属メッシュに強い力を加えると、上下の金属バネが曲がり、トレイの挿入が困難になる場合があります。このような場合には、無理にトレイを押し込まず、金属バネの破損を防ぐようご注意ください。
 |
| 下図の金属メッシュシートに過度な力を加えないでください |
