ToughArmor MB105VP-B

2 x 2.5 インチ U.2 / U.3 NVMe SSD搭載用リムーバブルエンクロージャ PCIe 4.0 対応 5.25インチベイサイズ (1 x SlimSAS SFF-8654 8i接続)
製品詳細
  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。
  • ToughArmor MB105VP-B は1つの 5.25 インチ (光学ドライブ) ベイにU.2/U.3 NVMe PCIe 4.0 SSDを2台搭載できるリムーバブルケースです。Slimline SAS (SFF-8654-8i) 接続を介して最大 64Gbps のデータ転送速度をサポートします。さらに、革新的なリムーバブルドライブ トレイの設計により、ユーザーはシステムのフロントから U.2 または U.3 ドライブに簡単にアクセスできます。
  • 簡単にアクセス
    MB105VP-B には、7mm から 15mm のドライブの高さをサポートするEZ Slide Mini のフルメタル製リムーバブル式ドライブトレイが 2 つ装備されているため、ドライブのメンテナンスがより効率的で簡単なプロセスになります。
  • エンタープライズ ドライブ冷却ソリューション

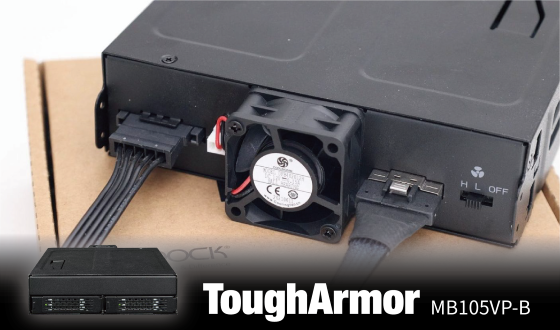

    内蔵の 40mm x 20mm 背面冷却ファンは、U.2/U.3 SSD によって生成された熱を、エンクロージャ内にインテリジェントに配置された通気孔から効果的に排出します。 U.2/U.3 ドライブのワークロードの強度に応じて、ユーザーは 3 つのファン設定 (高速、低速、オフ) の間で調整できます。
  • ドライブ トレイの上に追加の冷却スペースがあるため、冷却ファンがドライブの熱をより効率的に排出し、ドライブの過熱を防ぐことができます。
  • NVMe 4.0 のパフォーマンス
    MB105VP-B は、2 つの U.2/U.3 SSD を 1 つの Slimline-SAS (SFF-8654-8i) のみに接続してケーブルの乱雑さを軽減し、ドライブベイあたり最大 64Gbps の NVMe 4.0 転送速度を提供します。
  • 例外的な製品互換性

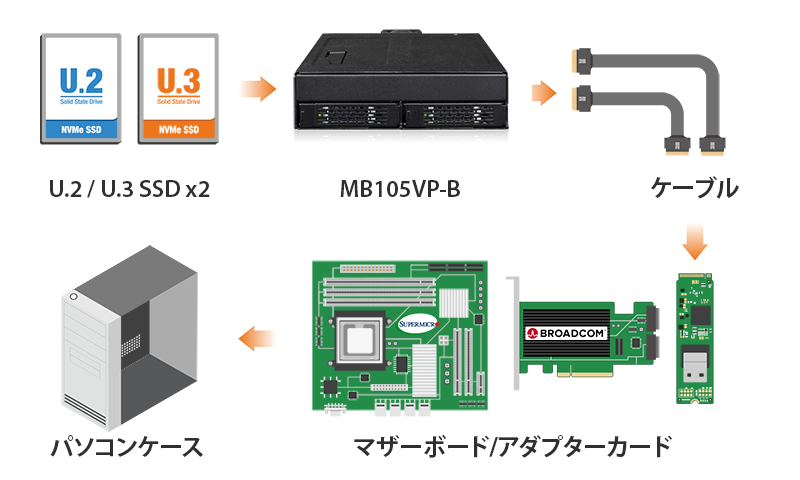

    MB105VP-B は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、 こちらをクリックしてください。
  • 機能満載
    Slimline-SAS および 15 ピン SATA 電源コネクタは、ロックラッチ設計のケーブルと互換性があります。 ケーブルが接続されるとロッキングラッチが接続を所定の位置に固定します。
  • EMI接地技術
    適切な接地なしでドライブを交換すると、静電気ショックによりハードウェアが損傷する可能性があるため、ドライブの接地は不可欠です。 当社の革新的な EMI 接地技術により、ドライブをドライブ トレイにねじ込むと、ドライブはトレイ、筐体、コンピューターシステム全体で一定の接地状態になり、ドライブの交換中にドライブが静電気サージから安全に保護されます。
  • ToughArmor プロテクション
    ToughArmor MB105VP-B は過酷な環境でも耐えることができるエンクロージャを長年にわたって信頼できるものとなります。 デバイス全体とドライブトレイ全体に頑丈なフルメタル保護が装備されているため、軍事、医療、車載コンピューター、法執行産業など、難燃性定格が必要な産業用デバイスに最適です。
  • ロック可能なドライブトレイでセキュリティ強化
    アプリケーションで貴重なデータを盗難から保護するため、追加の物理的セキュリティが必要になります。その場合は互換性のあるロック可能なドライブトレイ MB994TK-B にアップグレードして、MB105VP-B のセキュリティを強化できます。 ロック可能なドライブトレイを事前に装備した MB105VP-B の大量注文については、当社の営業チーム (sales@seijinshoji.co.jp) までご連絡ください (最小注文数量が適用されます)。
  • オプション: M.2 NVMe SSD から U.2 NVMe SSD変換 アダプター
    EZConvert MB705M2P-B EZConvert MB705M2P-B アダプタを使用して M.2 NVMe SSD を U.2 NVMe SSD に変換すると、ツールレスで SSD を取り付けることができ、高速 M.2 NVMe SSD 専用に設計された大型ヒートシンクが付属します。 MB705M2P-B はブリッジコネクタを使用して M.2 NVMe SSD を接続するため、M.2 NVMe SSD のゴールドフィンガーが抜き差し時の損傷から保護されます。これにより、M.2 NVMe SSDを頻繁に交換するユーザーにとって理想的なソリューションとなります。
  • システムに 5.25インチベイがない、またはファンレスの作業環境が必要ですか?
    よりコンパクトな U.2 / U.3 SSD搭載用リムーバブルケースが必要な場合、またはコンピュータシステムに 5.25インチベイがない場合は、ToughArmor MB092VK-B デュアルベイ U.2 / U.3 NVMe SSD搭載用リムーバブルケースが最適です。MB092VK-B製品は高さ 5 ~ 9.5 mm範囲の 2 つの U.2 / U.3 NVMe SSD を一つの 3.5インチベイ内に収容できます。 MB092VK-B製品はファンレス設計によって、より静かな作業環境を保証します。 拡張スペースが限られているシステム、3.5インチベイを備えたシステム、またはオーディオやビデオの記録と編集の専門家など、ワークスペースに厳しいノイズ要件があるユーザーに最適です。
カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB105VP-Bに対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 IL-STD-810H - 方法501.7および502.7
ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。
主な特徴
2 x 2.5 インチ U.2/U.3 PCIe NVMe SSD をサポート、最大ドライブ高さ 15mm

標準の5.25 インチドライブベイに取り付け可能

1x Slimline-SAS (SFF-8654-8i) コネクタを使用

単一の 15 ピン SATA 電源ケーブルを使用

ドライブ ベイあたり最大 64Gb/s の転送速度で PCIe 4.0 仕様をサポート

リムーバブル式 EZ Slide Mini ドライブ トレイ システムでメンテナンスが容易に

3 つのファン速度設定 (高、低、オフ) を備えた高性能 40x20mm 冷却ファン

イーグル フック トレイ ラッチはエンクロージャ内のトレイをしっかりと保持

EMI 接地 – SSD を電気的損傷から保護

Active Power Technology (APT) – ドライブがインストールされていない場合にドライブをシャットダウンして電力を節約

すべての欠陥に対して業界をリードする長期間保証

専門的な訓練を受けた米国を拠点とするテクニカル サポート エージェントによる無料サポート

大手企業によって承認および使用されている、医療および軍事システム、メディアサーバー、およびIPC向けに商業的に設計された耐久性の高いフルメタル構造



スペック
型番: MB105VP-B
色: ブラック
サポートドライブサイズ : 2.5インチ(高さ15mmまで)
互換性のあるドライブ タイプ: U.2 または U.3
ドライブの数: 2
ドライブベイ: 5.25インチドライブベイ
ホスト インターフェイス: 1 x SlimSAS SFF-8654 8i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
電源入力: 1 x 15pin SATA 電源コネクタ
転送レート: 最大 64Gbps (SSD 速度による)
SSD容量をサポート: 制限なし
ドライブ冷却: 1 x 40x40x20mm ファン
構造/材質: フルメタル
ホットプラグ: 対応
製品寸法 (L x W x H) : 146 x 149 x 41.3 mm
製品の重量: 668 g
パッケージの総重量: 753.9 g
ドライブ稼動LEDインジケーター: 電源インジケーター: 緑色に点灯; ドライブインジケーター: 緑色に点滅
パッケージ内容: 本体、ユーザーマニュアル、ネジ
U.2 コネクタ挿入率: マックス 10,000
湿度: 5%~65% RH
作動温度: 0°C ~ 60°C (32°F ~ 140°F)
保管温度: -35°C ~ 70°C (-31°F ~ 158°F)
認証: CE, RoHS, REACH
保証: 1年間

FAQ

Q: MB105VP-B で動作する増設カードをお勧めできますか??

A: MB105VP-Bとの互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 –デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: デバイス取り付けネジの長さが短くて 取り付けができないのですがどうすればいいですか?

A: ケースの金属の厚さがある場合、付属のネジでは取り付けできない場合があります。付属のものはM3 * 2.5Lです。この場合、別途M3 * 4L等のネジをご用意してください。 交換用ネジについては、sales@seijinshoji.co.jp までお問い合わせください。


Q: 製品本体に取り付けられている冷却ファンを交換できますか? それを行うと保証が無効になりますか?

A: 使用した冷却ファンは製品で徹底的にテストされ、正しく機能しながらファン速度制御をサポートしていることを確認しています(一部のモデルの場合)。 したがって、最良の結果を得るには元のファンを維持することをお勧めします。また、搭載ファンがすべてのアプリケーションに適しているとは限らないことを理解しているため、サードパーティのファンに切り替えても保証を対応することを選択しました。 しかし、サードパーティのファンが製品本体に電気的損傷を与えると、保証が無効になる場合がありますのでご注意ください。


Q:  サードパーティの冷却ファンを購入する前に、どの仕様を確認する必要がありますか?

A:以下の情報はMB105VP-Bのファン仕様要件と互換性のあるファンモデルです。



ファンの寸法 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
コネクタタイプ 3 Pin Wafer
定格電圧(VDC) 12V DC
定格電流(A) < 0.12A (127mA)
ネジ仕様 フィリップスフラットヘッド - M3 x 15mm - スチール
(含まれていません)
フィリップスフラットヘッド - M3 x 25mm – スチール
(搭載ファンに付属)



互換性のあるファンモデル
(テスト済みではございませんので自己責任でご使用ください)




Q: ドライブ トレイを挿入するときに、ドライブ トレイの上下の金属製のバネが引っかかっているように感じますがどうしたらよいでしょうか?

A: ドライブトレイを筐体から取り外し、トレイの前にある金属メッシュシートに過度の圧力をかけずにトレイを再挿入します。 前面の金属メッシュシートに過度の力を加えると、上部と下部の金属スプリングが曲がり、ドライブ トレイを挿入する際に問題が発生する場合があります。 そのため、金属バネが破損する恐れがありますのでドライブトレイを無理に差し込まないでください。



metal spring
示されているように、金属メッシュシートに過度の圧力をかけないでください。
