ToughArmor MB118VP-B

6 x 2.5 インチ U.2 / U.3 NVMe SSD(7mm)搭載用リムーバブルエンクロージャ PCIe 4.0対応 5.25インチベイサイズ (3 x SlimSAS SFF-8654 8i接続)
製品詳細
  • 注:M.2、U.2、またはU.3 NVMe SSDをPCIe 16xまたは8xスロットで利用するには、マザーボードまたは拡張カードがPCIe Bifurcationをサポートしている必要があります。このモードはPCIeレーンを特定の構成に分割します。たとえば、16xスロットの場合はx4、x4、x4、x4のような構成、8xスロットの場合はx4、x4の構成です。これにより、システムがSSDを読み取ることができます。互換性のあるハードウェアについては、 FAQセクションをご参照ください。ハードウェアがリストに掲載されていない場合は、 お問い合わせ いただければお手伝いいたします。
  • ToughArmor MB118VP-B はU.2 / U.3 NVMe SSD搭載用に設計された頑丈な 6 ベイリムーバブルケースです。 高さ 7mm までのドライブをサポートし、SlimSAS (SFF-8654) インターフェイスを介して最大 64Gb/s の超高速データ転送速度を可能にします。
  • 頑丈なフルメタル素材で構成されたこのリムーバブルケースには、ドライブの取り付けと取り外しを迅速かつ簡単にするリムーバブル式ドライブトレイが装備されています。 さらに、MB118VP-B は本体に搭載する高速 U.2 / U.3 SSD に最適な温度環境を提供するため、2台 40x20mm 冷却ファンを採用しています。
  • リムーバブル式ドライブトレイ設計
    NVMe U.2 / U.3 SSD は通常コンピューターのケース内に取り付けられるため、メンテナンスが困難で時間のかかるプロセスになります。 ToughArmor MB118VP-B は、フロントの 5.25 インチ光学ドライブベイにドライブを配置し、リムーバブルドライブトレイを利用してメンテナンスを簡単にします。これらのリムーバブルドライブトレイはドライブの高さが最大 7 mm の標準の U.2/U.3 SSD と互換性があり 、ドライブの簡単な取り付けと取り外しを保証します。
  • 優れた PCIe 4.0 パフォーマンス
    ToughArmor MB118VP-B は、速度と信頼性を必要とするデータ集約型アプリケーションに卓越したパフォーマンスを提供します。 SlimSAS 8i (SFF-8654) コネクタを装備したエンクロージャ内の各ドライブは、PCIe 3.0の 2 倍、SATA 標準の 10 倍の最大 64Gb/秒の転送速度を実現し、NVMe Gen 4.0 x 4 SSD の可能性を最大限に引き出します。超高速のIOPS (1 秒あたりの入力/出力操作) により、MB118VP-B は高速データ処理が重要な自動運転、リアルタイム予測、映画編集、および軍用コンピューティングアプリケーションにとって理想的なストレージ ソリューションになります。
  • 冷却性能の最大化
    2台40x20mm 冷却ファンを組み込むことにより、ToughArmor MB118VP-B はU.2 / U.3 SSDドライブの動作温度によって生成された熱をケース全体にインテリジェントに配置された通気孔を通じて効果的に放散することができます。
  • ToughArmor プロテクション
    ToughArmor MB118VP-B は過酷な環境に耐えることができるエンクロージャを長年にわたって信頼できるものにします。 エンクロージャにはデバイス全体とトレイ全体に頑丈なフルメタル保護が装備されているため、難燃性定格が必要なシステムに最適です。 優れた製品品質により、軍事および法執行システム、車載コンピュータ、組み込み制御や工場自動化システムなどの製造条件など、様々なエンタープライズ システムに適しています。
  • EMI接地技術
    ドライブを交換する際の静電気によるハードウェアの損傷を防ぐには、ドライブを接地することが不可欠です。 当社の革新的な EMI 接地技術により、ドライブをドライブ トレイにねじ込むと、トレイ、ハウジング、およびコンピューター システム全体で常に接地されたままになり、ドライブの交換中に U.2/U.3 SSD を静電気サージから保護します。
  • 機能満載
    ドライブトレイにはドライブの電源が入っていて使用中であることを示す LED ステータスライトがあります。 ドライブが取り付けられていない場合、電力を節約するために LED がオフになります。
  • 付属の個々のドライブ ID ラベルを使用して、ドライブを簡単に明確化できます。 RAID アレイに属しているドライブ トレイや、特定のファイルが含まれているドライブを常に把握できます。 必要に応じてそれらを再配置するか、単純な外観にするためにそれらを削除します。
  • ToughArmor MB118VP-B はロックラッチ付きの 15 ピン SATA 電源ケーブルをサポートします。 その結果、ケーブルがエンクロージャから意図せずに外れることを心配する必要はありません。 これらのケーブルが接続されると、ロックされて所定の位置に留まります。
  • 例外的な製品互換性
    MB118VP-B は、Adaptec、Areca、Broadcom、HighPoint、Supermicroなどの主要なブランドのマザーボード、RAID/HBAカード、M.2アダプタと互換性があります。この互換性により、単一のブランドのシステム構成の制約を超えて、幅広いハードウェアオプションを選択できます。製品の互換性に関する詳細な情報については、こちらをクリックしてください。
  • ロック可能なドライブトレイでセキュリティ強化
    アプリケーションで貴重なデータを盗難から保護するため、追加の物理的セキュリティが必要になります。その場合は互換性のあるロック可能なドライブトレイ MB996TK-B にアップグレードして、MB118VP-B のセキュリティを強化できます。 ロック可能なドライブトレイを事前に装備した MB118VP-B の大量注文については、当社の営業チーム (sales@seijinshoji.co.jp) までご連絡ください (最小注文数量が適用されます)。

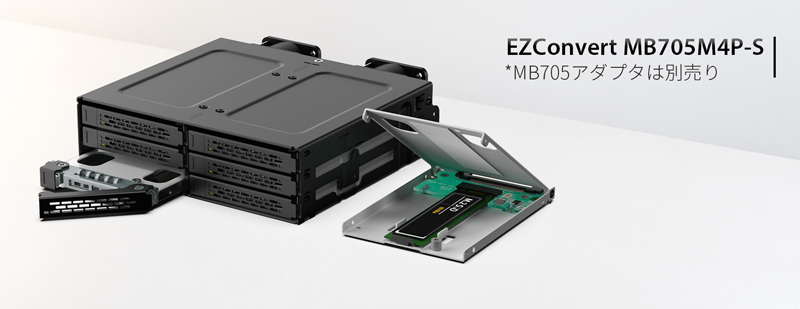

  • (オプション) M.2 NVMe SSD - U.2 NVMe SSD 変換アダプター
    EZConvert MB705M2P-B EZConvert MB705M2P-B アダプタを使用して M.2 NVMe SSD を U.2 NVMe SSD に変換すると、ツールレスで SSD を取り付けることができ、高速 M.2 NVMe SSD 専用に設計された大型ヒートシンクが付属します。 MB705M2P-B はブリッジコネクタを使用して M.2 NVMe SSD を接続するため、M.2 NVMe SSD のゴールドフィンガーが抜き差し時の損傷から保護されます。これにより、M.2 NVMe SSDを頻繁に交換するユーザーにとって理想的なソリューションとなります。
  • 同じリア接続を使用する同様の製品を幅広く取り揃えています。詳細については、以下の製品をクリックしてください。

    対応ドライブ:

    • MB206L-B Cable
    • MB302L-B Cable
  • 幅広い互換性
    EZ-Slide Micro Tray MB992TRAY-B は、さまざまなToughArmorモデル間での簡単な交換を実現します。
カスタマイズ可能なICY DOCK ドライブエンクロージャ: TAAおよびUL認証基準を満たすために設計され、その他の要件にも合わせる!
ICY DOCKでは、様々な業界および安全基準への遵守の重要性を理解しています。通常の製品は既に最高品質を考慮して作成されていますが、お客様にはICY DOCKのドライブエンクロージャとモバイルラックをカスタマイズして、特定の認証要件を満たすオプションを提供しています。これにはTAAおよびULなどの標準および広温度範囲テストが含まれます。

当社の専門チームは、完全な遵守を確保するために製品の材料とデザインを調整する準備が整っています。さらに、認証プロセス全体でお客様に包括的なガイダンスを提供しています。私たちの目標は、厳格なテストに合格するだけでなく、厳密な仕様を満たすことです。以下に、当社のカスタマイズ可能なソリューションでテストできるすべてのオプション認証を詳細に記載したリストを示します。
ToughArmor MB118VP-Bに対して利用可能なオプションの認証は以下の通りです。
TAA 貿易協定法の遵守
UL 安全規格認証
UL94 プラスチック材料の難燃性
FCC 連邦通信委員会のコンプライアンス
広範囲の温度 IL-STD-810H - 方法501.7および502.7
ICY DOCK製品を特定の認証用にカスタマイズする際には、必要なテストを含む証明書の作成に費用がかかります。一部の証明書は有効であるためには定期的な料金が必要な場合があります。詳細やお問い合わせについては、 sales@seijinshoji.co.jp までご連絡いただくか、お問い合わせください。
主な特徴
ドライブ高さ 7mm の 6 x U.2 / U.3 PCIe NVMe SSD をサポート

標準の5.25 インチ光学ドライブ ベイに適合

3 x slimSAS 8i (SFF-8654) の使用で6 x U.2 / U.3 SSD をサポート

ドライブベイあたり最大 64Gb/s の転送速度で PCIe 4.0仕様をサポート

Tri-modeコントローラ PCIe/NVMe ピン配置 (Broadcom、Areca など) をサポート

難燃性要件を満たす頑丈なフルメタル筐体

メンテナンスが簡単なリムーバブル式トレイシステム

40 x 20mm 冷却ファンを2台搭載

イーグルフックトレイラッチはドライブトレイを筐体内にしっかりと固定

EMI 接地 – SSD を電気的損傷から保護

業界をリードする 長期間限定保証

専門的なトレーニングを受けたテクニカル サポート エージェントによる無料サポート




スペック
モデル番号: MB118VP-B
カラー: ブラック
サポートドライブサイズ: 2.5インチ (高さ7mm)
対応ドライブタイプ: U.2 / U.3
ドライブ数: 6
最大ドライブ高さ: 7mm
ドライブベイ: 5.25インチベイ
ホストインターフェース: 3 x SlimSAS SFF-8654 8i、SFF-9402 Rev 1.1で定義されたピン配置 (Triモード HBA/RAID カード対応)
電源入力: 2 x 15pin SATA 電源コネクタ
転送速度: 最大 64Gbps (SSD 速度による)
サポート SSD 容量: 制限なし
ドライブ冷却 : 40x40x20mm ファン x 2
構造・材質 : フルメタル
ホットプラグ: 対応
製品寸法 (W x H x D): 146 x 41.3 x 150mm
製品正味重量: 867.7g
パッケージ総重量: 967g
ドライブ アクティビティ LED 表示: 電源 : 緑色に点灯 ; ドライブ アクセス : 緑色に点滅
パッケージ内容: 本体、ユーザーマニュアル、ドライブIDプラグ、ネジ
SFF-8639 コネクタ挿入率: マックス 10,000
湿度: 5%~65% RH
動作温度: 0°C ~ 60°C (32°F ~ 140°F)
保管温度: -35°C ~ 70°C (-31°F ~ 158°F)
コンプライアンス: CE, RoHS, REACH
保証: 1年間保証
FAQ

Q: MB118VP-B で動作する増設カードをお勧めできますか??

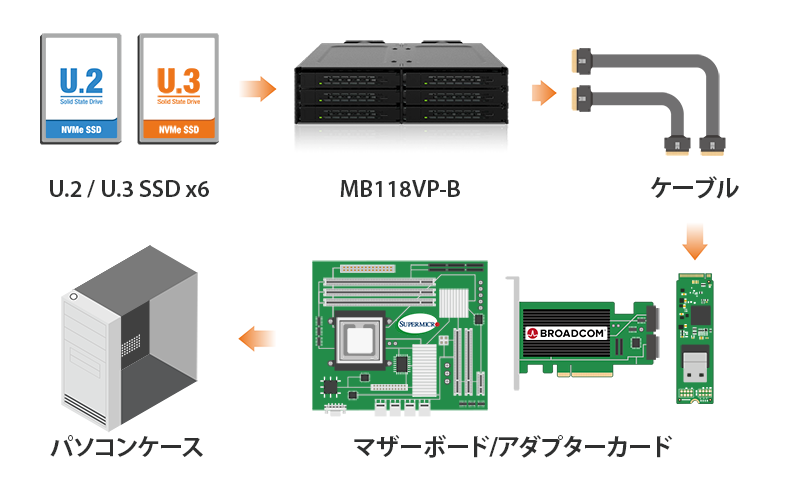

A: MB118VP-Bとの互換性を確保するためには、PCIe 16xまたは8xスロットを使用する際に、拡張カードまたはマザーボードのBIOS/UEFIがPCIe Bifurcationをサポートしていることを確認してください。さらに、PCIe 16xスロットの場合はx4、x4、x4、x4の設定、PCIe 8xスロットの場合はx4、x4の設定でPCIeスプリッターをBIOS/UEFIでセットアップしてください。

PCIe Bifurcationモードをサポートするマザーボードや拡張カードの互換性については、以下のアイコンをクリックして確認してください。最適な互換性を確保するためには、マザーボードや拡張カードのメーカーが推奨または製造したケーブルを使用することを強くお勧めします。





現在、主要な拡張カードおよびマザーボードメーカーと協力して、当社のNVMeエンクロージャの認証作業を進行中です。互換性のあるアクセサリを含むリストを定期的に更新していく予定です。

換性のある拡張カード、ケーブル、またはマザーボードを報告するか、リストに掲載されていない拡張カードやマザーボードの互換性を確認するには、 こちらをクリックしてください。


Q:私は製品マニュアルの指示に従ってハードドライブとデバイスの取り付けを完了しましたが、システムはまだドライブを検出できません。どのようにしてこの問題をトラブルシューティングできますか?

A: まず、ハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性があることを確認してください。ドライブをホストに直接接続して、システムがドライブを検出できるかどうかを確認してみてください。それでも検出されない場合、ドライブエンクロージャに問題がある可能性を排除できます。また、異なるドライブ、ケーブル、またはシステムにドライブエンクロージャを接続して問題が解決するかどうかを試してみることもできます。それでもシステムがドライブを検出できない場合、次のような可能性が考えられます:

システムのPCIeレーンが不足している: マザーボードまたは拡張カードにドライブエンクロージャを接続する際には、使用可能なPCIeレーンの数が限られていることに注意することが重要です。これには、CPUとチップセットが提供するレーン数、およびその割り当て方法を理解することが含まれます。これを怠ると、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。
非互換のインターフェースプロトコル: マザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASインターフェースがNVMeをサポートできるかどうかを確認することが重要です。
非互換のインターフェースピンアウト標準: ドライブエンクロージャをマザーボードまたは拡張カードのMini-SAS HD、OCuLink、またはSlimSASポートに接続する前に、ポートがドライブエンクロージャのポートと同じピンアウト標準を使用していることを確認してください。ドライブエンクロージャのピンアウト標準を確認するには、製品ページの仕様テーブルを参照してください。仕様テーブルには、ピンアウト標準がレガシーまたはSFF-9402 1.1であるかが指定されています。
接続ケーブルの過長: 最適なパフォーマンスを確保するためには、50cm以下の長さの接続ケーブルを使用することをお勧めします。長いケーブルを使用すると、信号の過度の減衰が起こり、転送速度の低下、不安定な接続、またはドライブの検出ができない場合があります。また、潜在的な互換性の問題を防ぐために、デバイスとホストの両方で同じインターフェースコネクタを使用することをお勧めします。

Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに【デバイスマネージャー】と入力し、メニューから選択し、ディスクドライブを右クリックして、【ハードウェア変更のスキャン】を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、【デバイスマネージャー】をクリックして、ディスクドライブを右クリックし、【ハードウェア変更のスキャン】を選択します。


Image result for disk drive scan for hardware changes




Q: デバイス取り付けネジの長さが短い。 取り付けができないのですがどうすればいいですか?

A: 厚い金属シートを使用したコンピュータケースの場合、付属の取り付けネジ (M3*2.5L) ではデバイスが完全に固定されない場合があります。 より長いネジ (M3*4L) を使用してデバイスを固定するか、 sales@seijinshoji.co.jp に連絡して交換用のネジを入手してください。


Q: 製品本体に取り付けられている冷却ファンを交換できますか? それを行うと保証が無効になりますか?

A: 使用した冷却ファンは製品で徹底的にテストされ、正しく機能しながらファン速度制御をサポートしていることを確認しています(一部のモデルの場合)。 したがって、最良の結果を得るには、元のファンを維持することをお勧めします。また、搭載ファンがすべてのアプリケーションに適しているとは限らないことを理解しているため、サードパーティのファンに切り替えても保証を対応することを選択しました。 しかし、サードパーティのファンが製品本体に電気的損傷を与えると、保証が無効になる場合がありますのでご注意ください。


Q:  サードパーティの冷却ファンを購入する前に、どの仕様を確認する必要がありますか?

A:以下の情報は、 MB118VP-B のファン仕様要件と互換性のあるファンモデルです。



ファンの寸法(LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
コネクタタイプ 3 Pin Wafer
定格電圧 (VDC) 12V DC
定格電流 (A) < 0.12A (127mA)
ネジ仕様 Phillips Flat Head - M3 x 15mm - スチール
(含まれていません)
Phillips Flat Head - M3 x 25mm – スチール
(搭載ファンに付属)



互換性のあるファンモデル
(テスト済みではございませんので自己責任でご使用ください)
