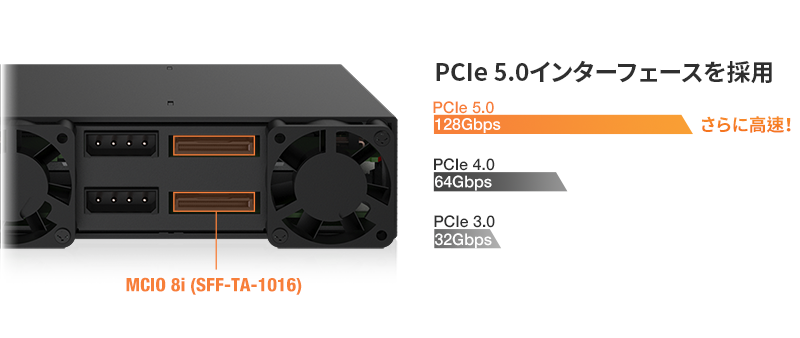

PCIe 5.0はSSDあたり最大128Gbpsの転送速度を実現し、MB699V5P-BはPCIe 4.0の2倍、PCIe 3.0の4倍の帯域幅を提供します。この圧倒的な速度により、以下のような用途に最適です。
• 高解像度ビデオ編集および再生（8K/12Kワークフロー）
• リアルタイム科学シミュレーションおよびAI/MLデータトレーニング
• 高頻度取引およびトランザクションデータベース
• 大規模な仮想化およびクラウドコンピューティング環境
詳細については、検証済みエンタープライズ向けコントローラカードおよびケーブルの 互換性リスト をご参照ください。
| どの ToughArmor MB699VP-B があなたに最適ですか？ | |||
| モデル | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| 冷却ファン | デュアルファン (40 x 40 x 10mm) |
デュアルファン (40 x 40 x 20mm) |
デュアルファン (40 x 40 x 10mm) |
| ファン速度 | 4,800 RPM | 8,000 RPM | 4,800 RPM |
| コネクタ | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| 転送速度 | SSDあたり最大64Gbps (SSDの性能に依存) |
SSDあたり最大64Gbps (SSDの性能に依存) |
SSDあたり最大128Gbps (SSDの性能に依存) |
| ピン定義 | Legacy | SFF-9402 Rev 1.1 (Tri-mode HBA/RAID アダプター対応) |
SFF-9402 Rev 1.1 (Tri-mode HBA/RAID アダプター対応) |
| 製品サイズ (長さ x 幅 x 高さ) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | 159.8 x 146 x 41.3mm |
| 正味重量 | 854.2g | 911.2g | 763.3g |
| 総重量 | 935.2g | 945.7g | 865.2g |

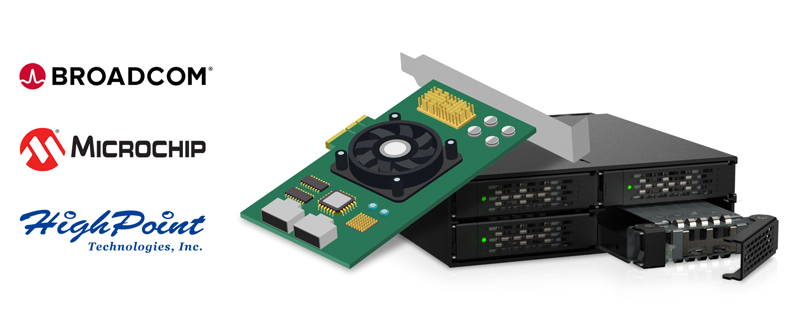

| 適合対象 | Legacyピン定義 に対応した NVMe HBA/RAID アダプター | SFF-9402ピン定義 に対応した Tri-mode HBA/RAID アダプター | SFF-9402ピン定義 に対応した Tri-mode HBA/RAID アダプター |
| ToughArmor MB699V5P-B 対応可能なオプション認証項目 | |
| TAA | 貿易協定法 (Trade Agreements Act) 準拠 |
| UL | 安全規格認証 |
| UL94 | プラスチック材料の難燃性等級 |
| FCC | 米国連邦通信委員会 (FCC) 規格準拠 |
| 広温度試験 | MIL-STD-810H - 方法 501.7 & 502.7 |

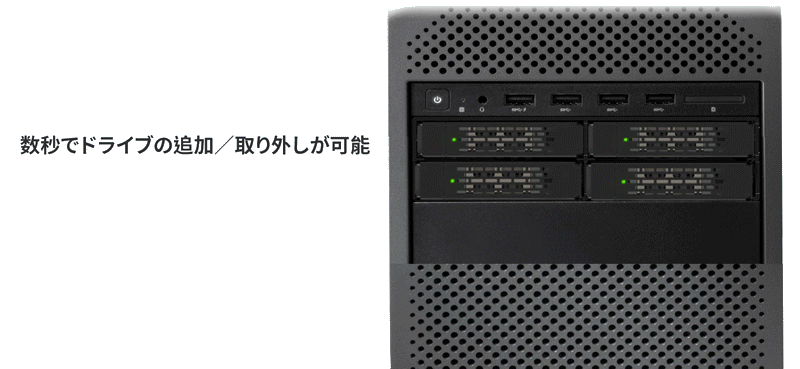

| • | ホットスワップ対応ドライブをサポート |

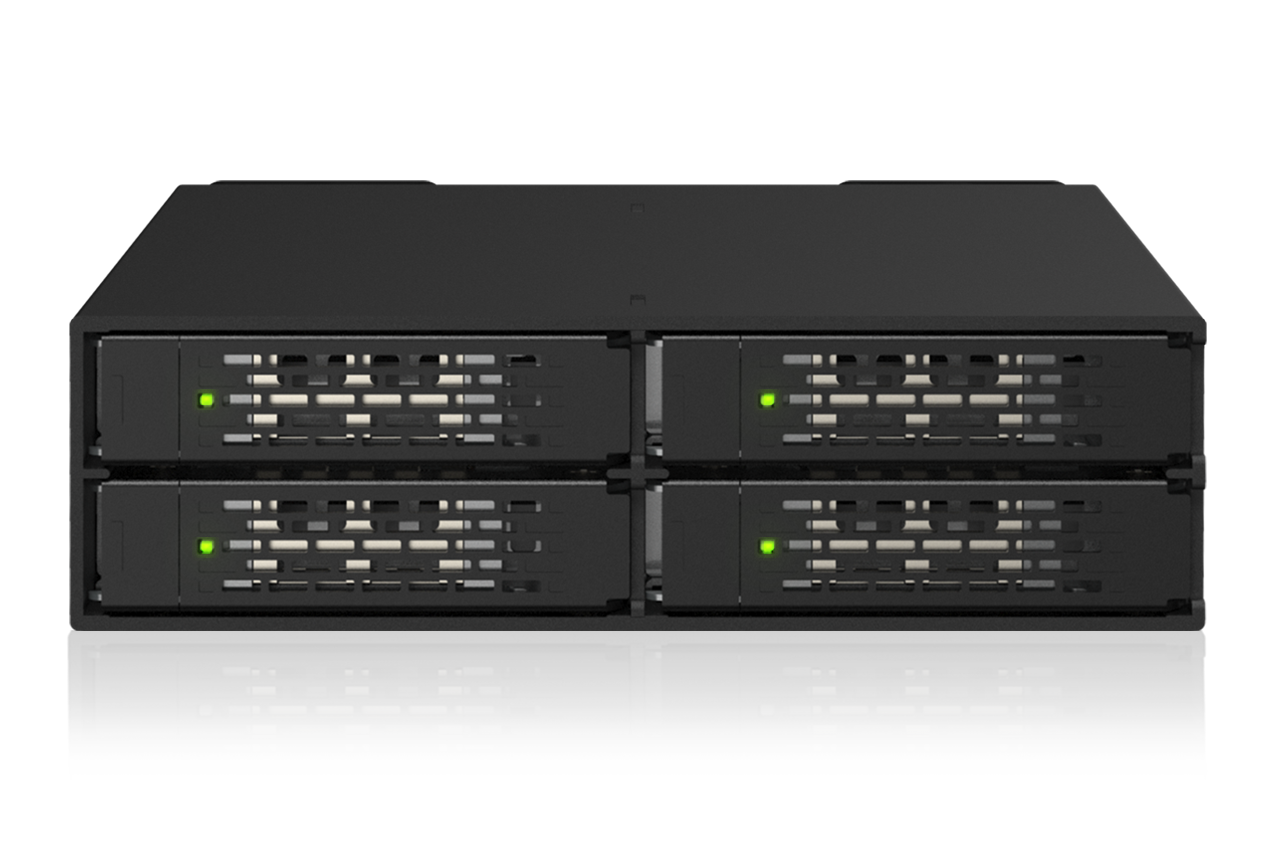

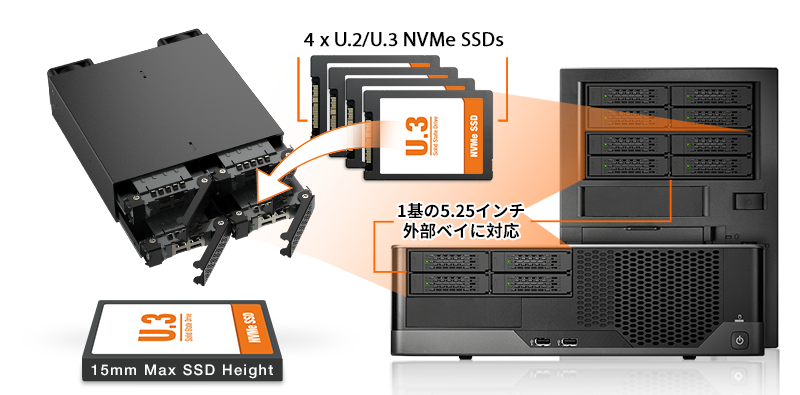

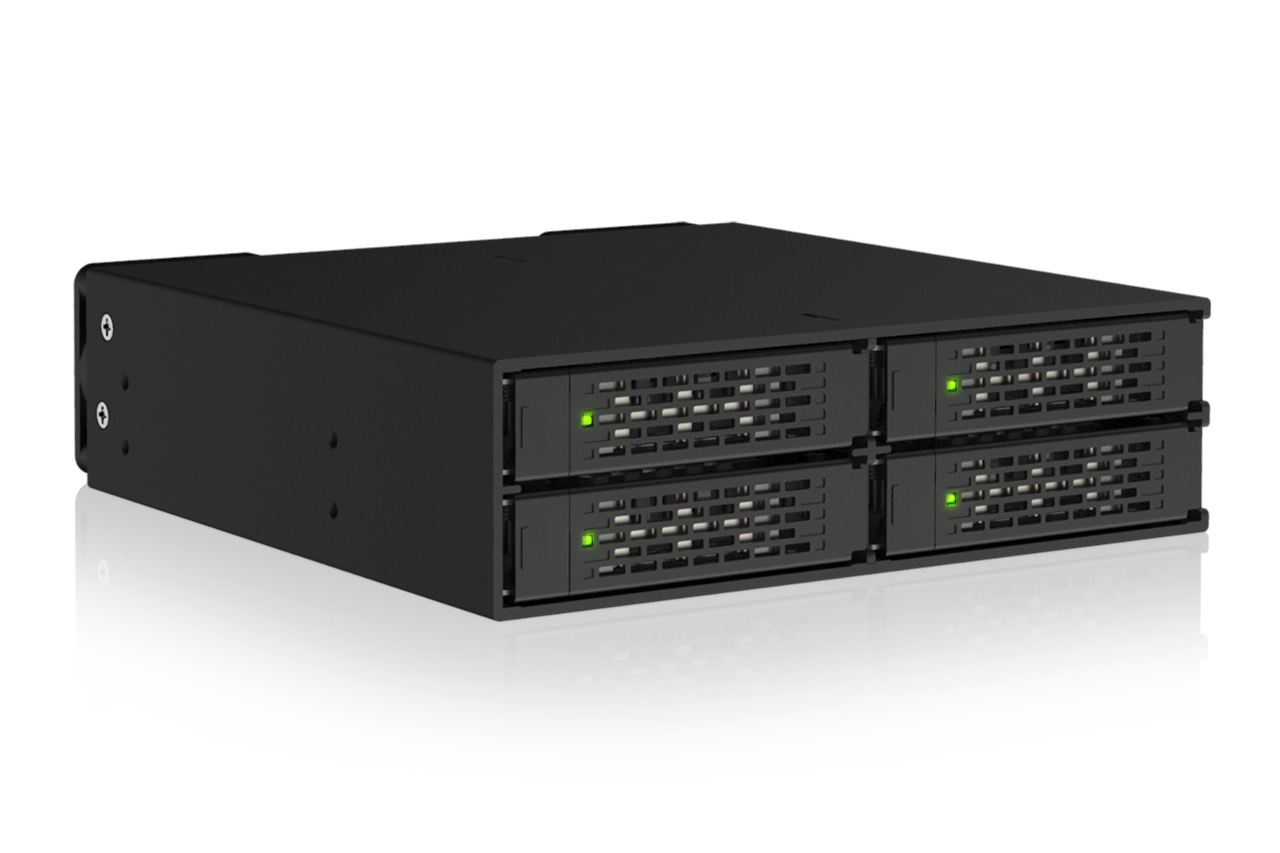

| • | 単一の外部 5.25インチベイに、4基の U.2/U.3 NVMe SSD（5～15mm）を搭載可能 |
| • | PCIe 5.0対応、SSDごとに最大128Gbpsの転送速度を実現 |

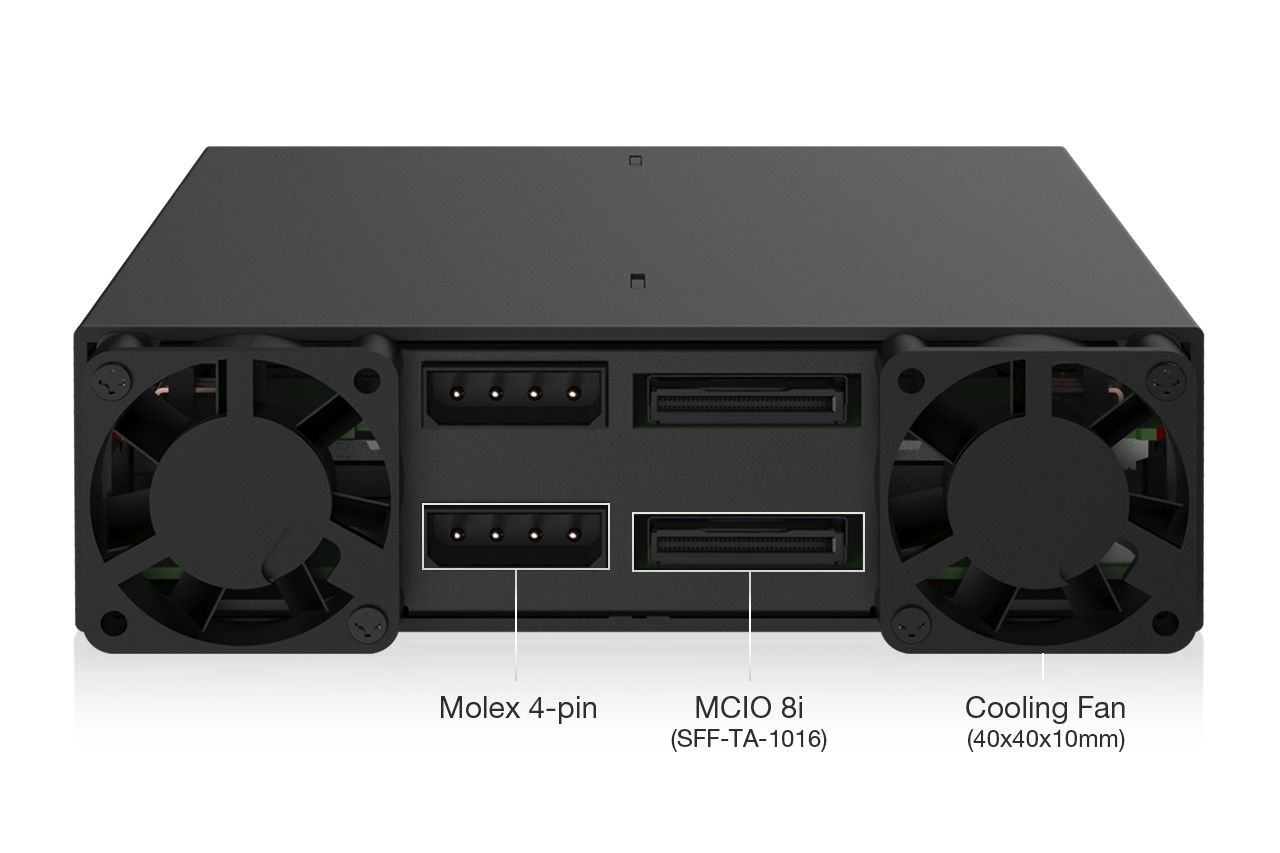

| • | ホストインターフェース：2× MCIO 8i (SFF-TA-1016) コネクタで配線を簡素化 |
| • | 電源入力：デュアル 4ピン Molex コネクタで安定した電力供給を確保 |

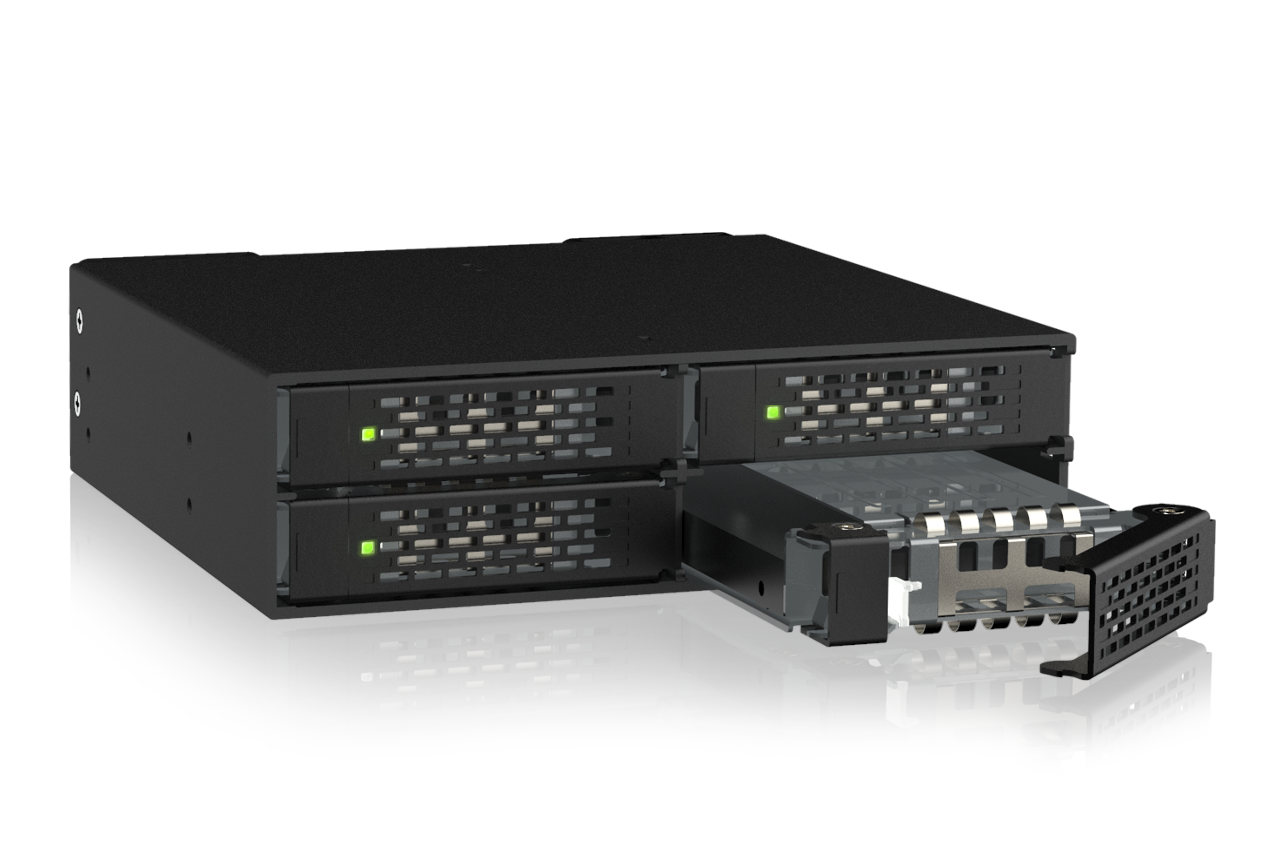

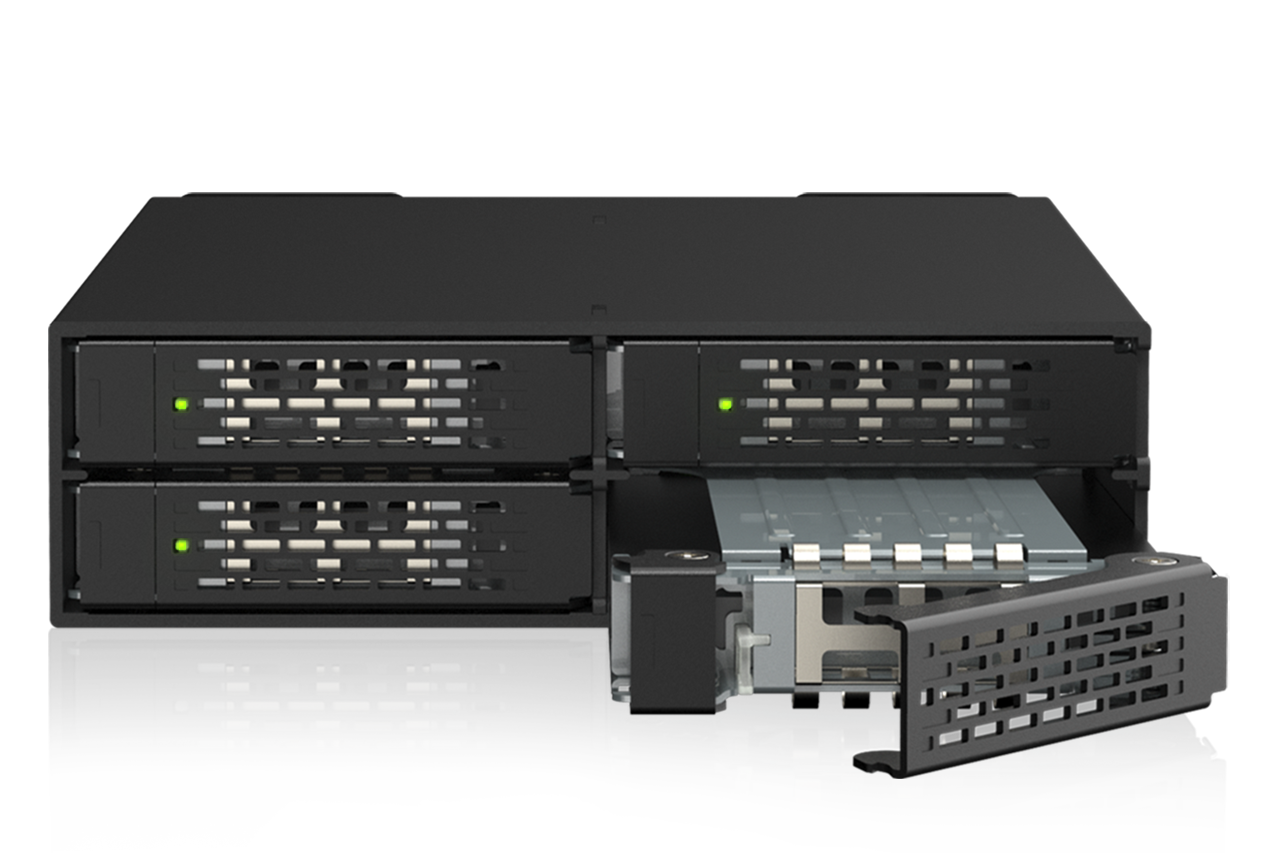

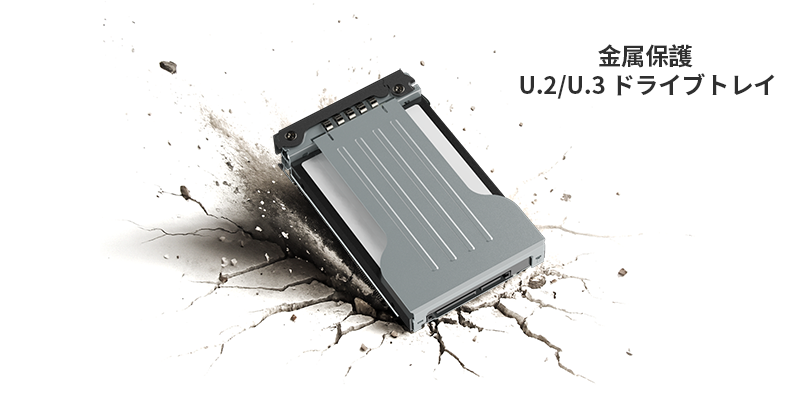

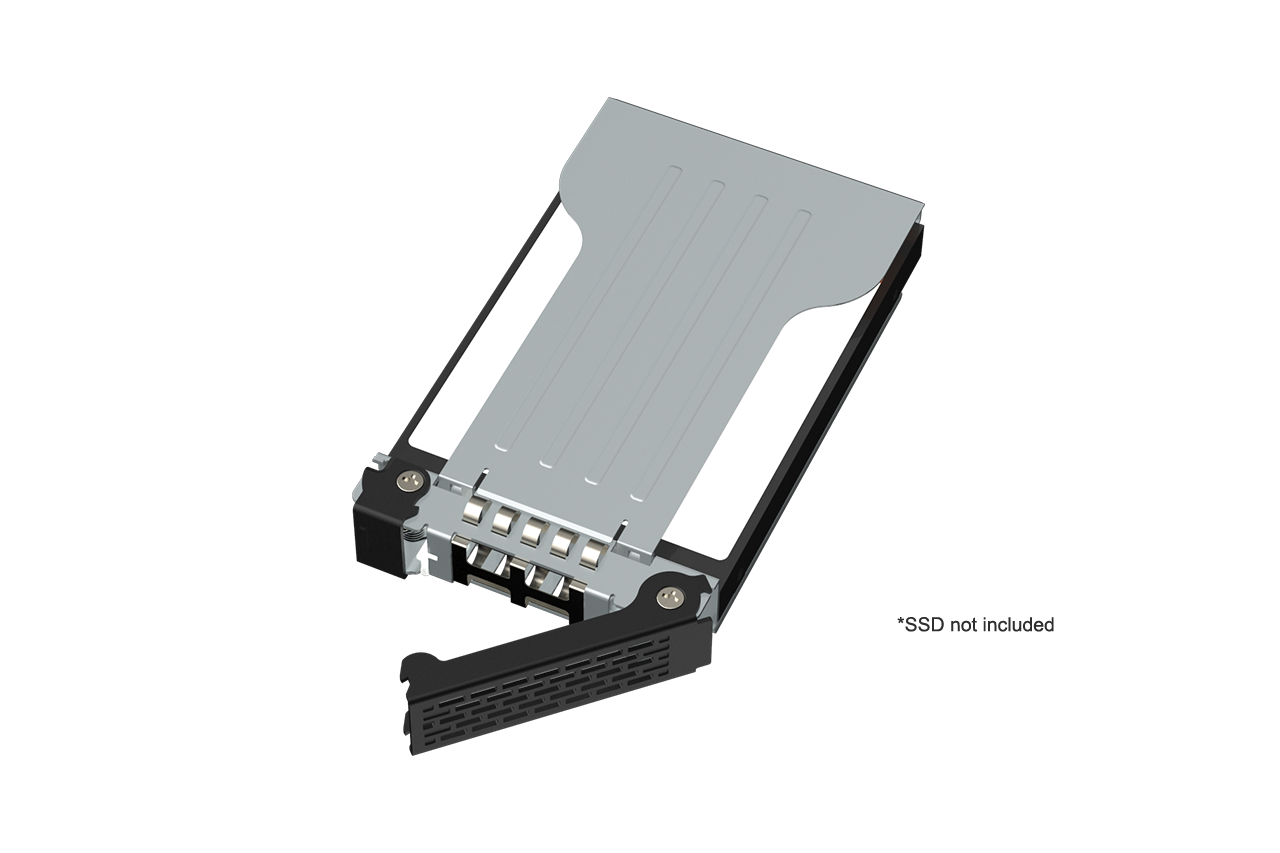

| • | 着脱可能なオールメタル EZ-Slide Mini トレイ（MB991TRAY-B）で容易なメンテナンス |
| • | 軽量なアルミニウム筐体により冷却効率を高め、重量を軽減 |
| • | Eagle-hook トレイラッチにより、トレイを筐体内部にしっかり固定 |

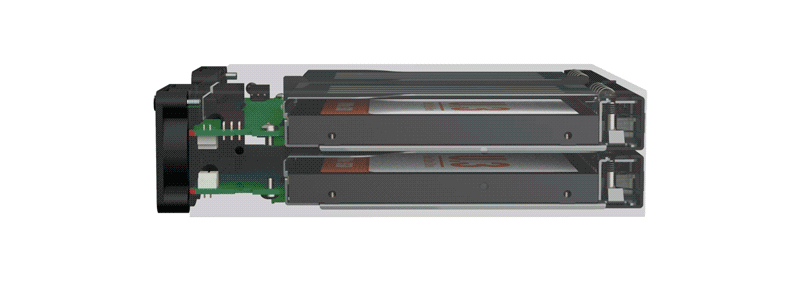

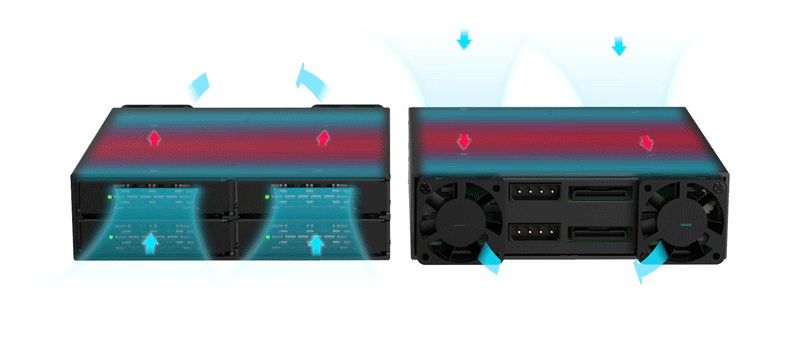

| • | デュアル 40×40×10mm 冷却ファンにより最適化されたエアフローを実現 |

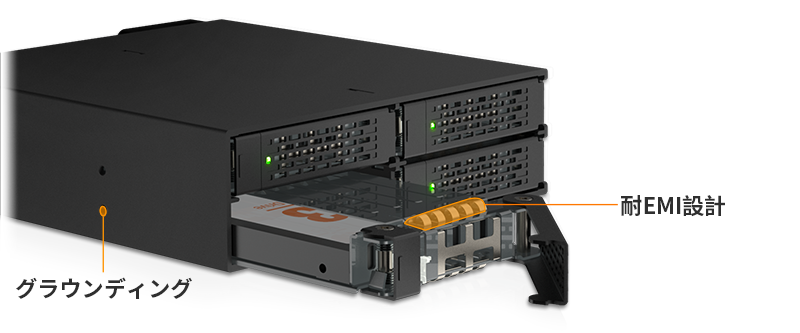

| • | EMI 接地設計 – SSD を静電気および電気的損傷から保護 |

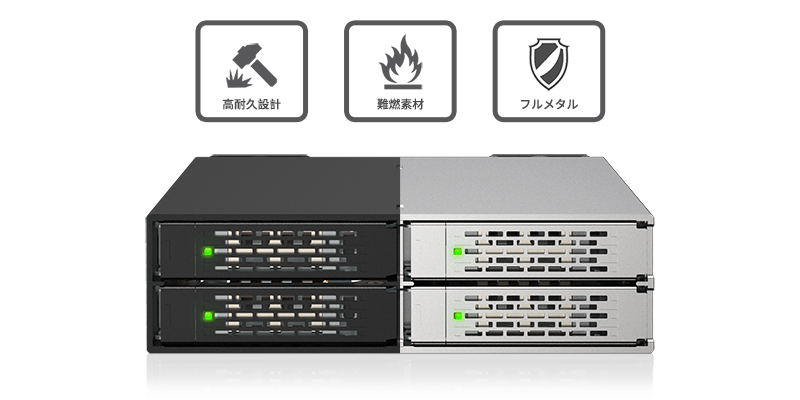

| • | 堅牢な ToughArmor フルメタル構造で、産業用および企業用途に最適化 |
| • | 業界をリードする5年間の限定保証 |
| • | 専門技術スタッフによる無償サポートサービス |

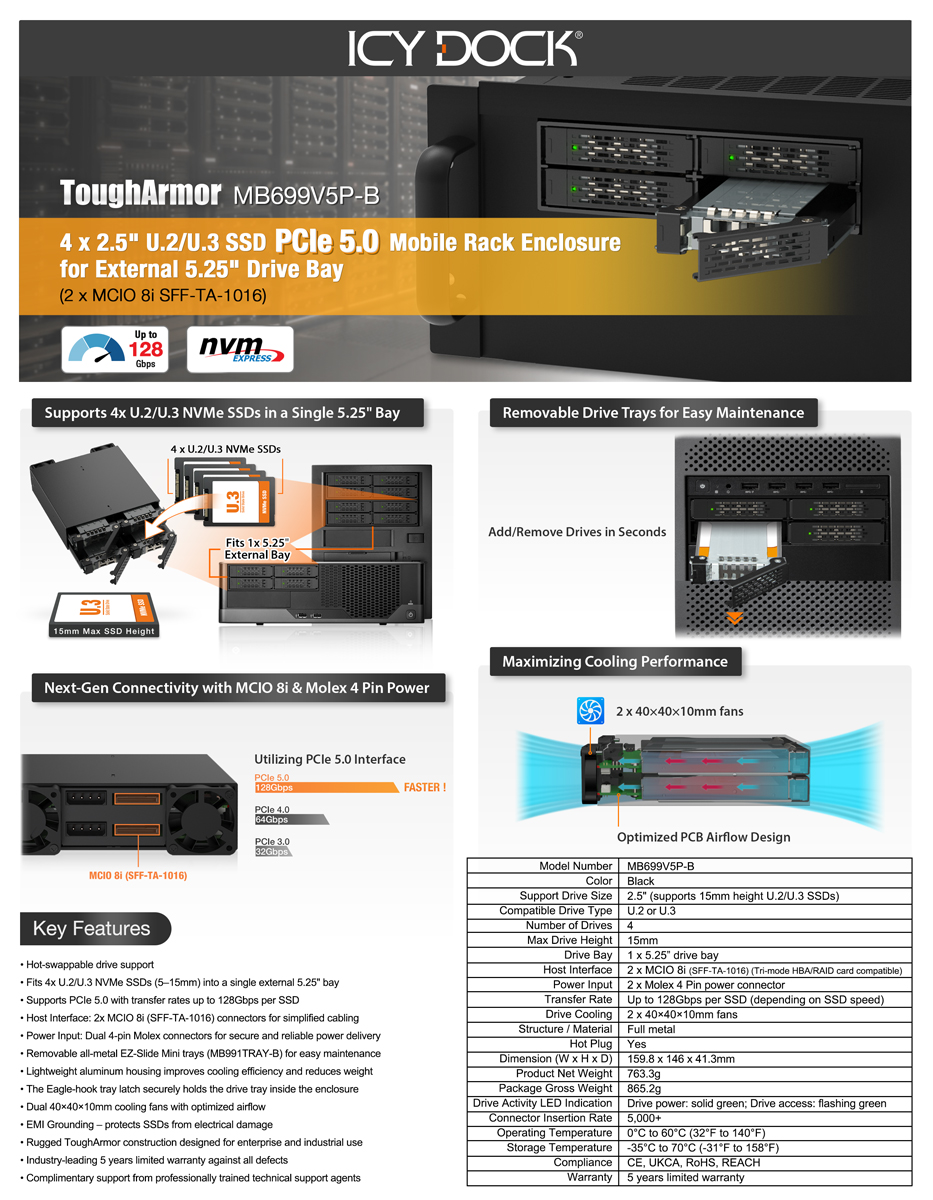

| モデル番号： | MB699V5P-B |
| カラー： | ブラック |
| 対応ドライブサイズ： | 2.5インチ（最大15mm厚のU.2/U.3 SSDに対応） |
| 対応ドライブタイプ： | U.2 または U.3 |
| 搭載可能ドライブ数： | 4 |
| 取付ベイ： | 5.25インチドライブベイ |
| ホストインターフェース： | 2 x MCIO 8i (SFF-TA-1016)、SFF-9402 Rev 1.1 に準拠したピン定義 （Tri-mode HBA/RAIDカード対応） |
| 電源入力： | 2 x Molex 4ピン電源コネクタ |
| 転送速度： | SSDあたり最大128Gbps（SSD性能による） |
| 対応SSD容量： | 制限なし |
| ドライブ冷却： | 2 x 40×40×10mm ファン |
| ホットスワップ対応： | 対応 |

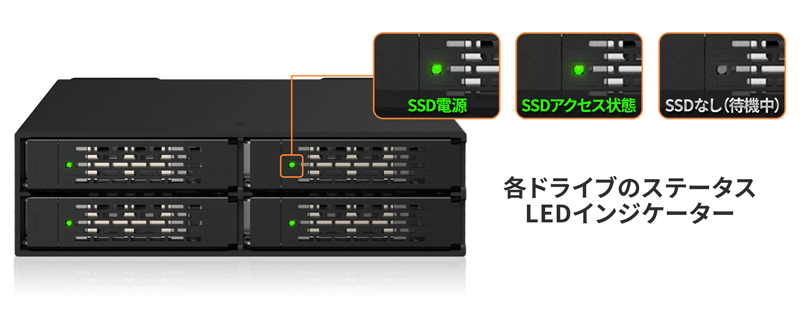

| ドライブ動作LED表示： | ドライブ電源：緑点灯／ドライブアクセス：緑点滅 |
| 構造／材質： | フルメタル |

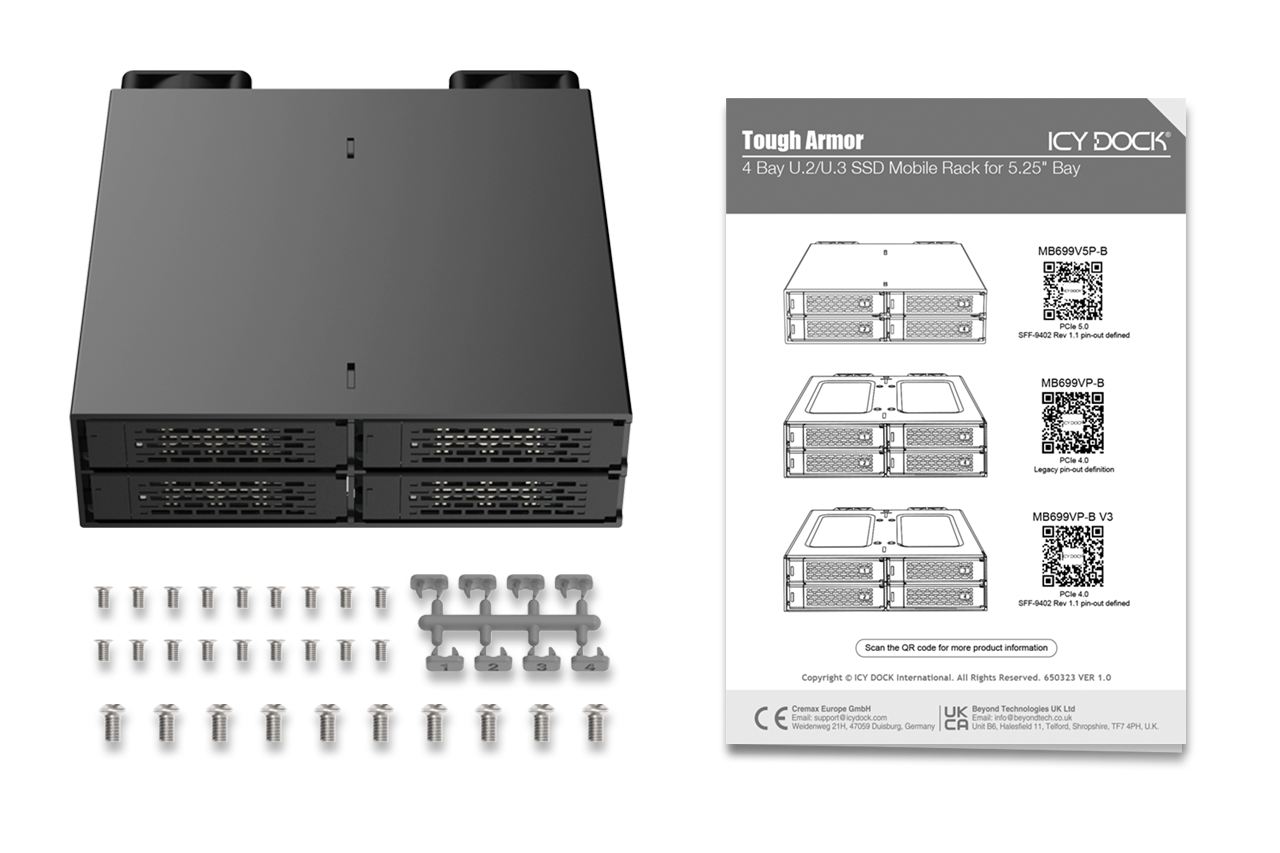

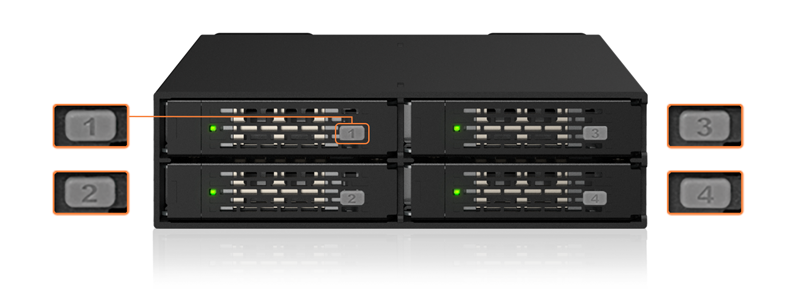

| 同梱物： | 本体、ユーザーマニュアル、ネジ、IDプラグ |
| 製品寸法 (W x H x D)： | 159.8 x 146 x 41.3mm |
| 製品重量： | 763.3g |
| 梱包重量： | 865.2g |
| コネクタの抜き差し耐久回数： | 5,000回以上 |
| 湿度： | 5%～65% RH |
| 動作温度： | 0°C～70°C（32°F～158°F） |
| 保管温度： | -35°C～70°C（-31°F～158°F） |
| 認証： | CE、UKCA、RoHS、REACH |
| 保証： | 5年間限定保証 |

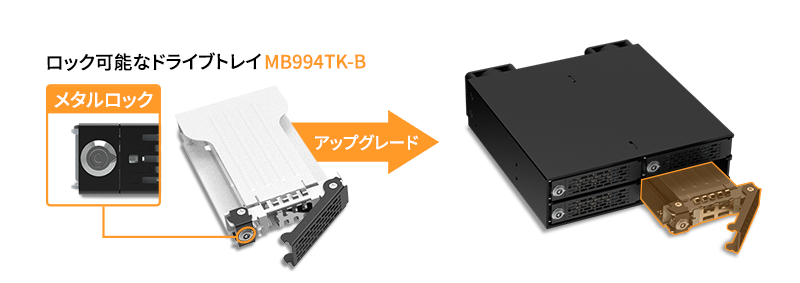

対応ドライブトレイ（Caddy）：
関連製品：
ToughArmor ラインアップ：
関連製品シリーズ：
クイックリンク：

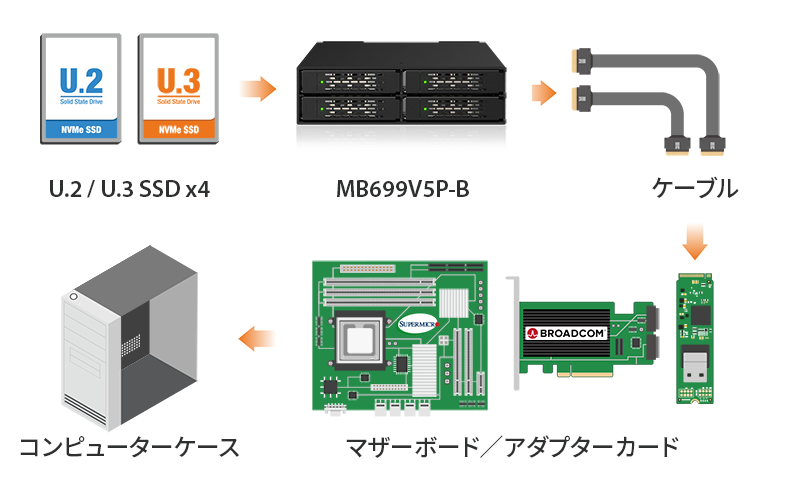

Q：MB699V5P-B と互換性のある拡張カードを教えてもらえますか？
A： MB699V5P-B と正しく互換させるためには、PCIe 16x または 8x スロットを使用する際に、お使いの拡張カードまたはマザーボードの BIOS/UEFI が PCIe 分割（PCIe Bifurcation）をサポートしていることを確認してください。さらに、BIOS/UEFI の設定で PCIe 分割構成を 16x スロットの場合は x4、x4、x4、x4 に、8x スロットの場合は x4、x4 に設定してください。
下のアイコンをクリックすると、PCIe 分割モード（Bifurcation mode）に対応するマザーボードおよび拡張カードの互換リストをご覧いただけます。最適な互換性を得るため、マザーボードまたは拡張カードメーカーが推奨または製造したケーブルの使用を強くお勧めします。
現在、主要な拡張カードおよびマザーボードメーカーと協力し、NVMe エンクロージャの互換性認証を進めています。互換アクセサリのリストは随時更新してまいります。
互換性のある拡張カード、ケーブル、またはマザーボードを報告したい場合、または掲載されていない製品の互換性を確認したい場合は、こちらをクリックしてご連絡ください。
Q：製品マニュアルの手順に従ってハードドライブとデバイスを取り付けましたが、システムがドライブを認識しません。どのようにトラブルシューティングすればよいですか？
A：まず、お使いのハードウェアの互換性を確認し、ドライブ、ドライブエンクロージャ、ケーブル、ホストインターフェースが互換しているかを確かめてください。ドライブをホストに直接接続し、システムがドライブを認識するか確認してください。もしそれでも認識しない場合は、エンクロージャ自体の問題ではない可能性があります。また、他のドライブ、ケーブル、またはシステムでエンクロージャを接続して、問題が解消されるかを確認してください。それでも認識されない場合、以下のような原因が考えられます：
| • | システムの PCIe レーン数が不足している：ドライブエンクロージャをマザーボードまたは拡張カードに接続する際、使用可能な PCIe レーンの数には制限があります。CPU やチップセットが提供するレーン数およびその割り当て方法を理解することが重要です。これを怠ると、転送速度の低下、接続の不安定化、またはドライブを認識できない問題が発生する可能性があります。 |
| • | 非対応のインターフェースプロトコル：マザーボードまたは拡張カード上の Mini-SAS HD、OCuLink、SlimSAS、または MCIO インターフェースが NVMe をサポートしているか確認してください。 |
| • | 非互換のピン配置（Pinout）規格：ドライブエンクロージャをマザーボードや拡張カードの Mini-SAS HD、OCuLink、SlimSAS、または MCIO ポートに接続する前に、接続先ポートが当社エンクロージャのポートと同じピン配置規格を採用していることを確認してください。エンクロージャのピン配置規格は、製品ページの仕様表に記載されており、「Legacy」または「SFF-9402 1.1」と明示されています。 |
| • | ケーブルが長すぎる：最適なパフォーマンスを確保するため、ケーブルの長さは 50cm 以下を推奨します。ケーブルが長すぎると信号損失が大きくなり、転送速度の低下、接続の不安定化、またはドライブを認識できない原因となることがあります。さらに、デバイス側とホスト側で同じインターフェースコネクタを使用することをお勧めします。 |
Q：電源が入った状態で NVMe ドライブを再挿入したところ、システムがドライブを認識しません。どうすればよいですか？
A：システムがホットスワップ機能に対応している場合、電源が入った状態でドライブを挿入または取り外すたびに、OS 上で手動で再スキャンを行う必要があります。これにより、システムがドライブを再認識します。
手動スキャンを行ってもドライブが認識されない場合は、お使いのシステムが NVMe ホットスワップ機能に対応していない可能性があります。マザーボードまたは拡張カードのメーカーにお問い合わせの上、NVMe ホットスワップ機能をサポートしているかご確認ください。
Windows 11 / Windows 10 / Windows 8 －タスクバーの検索ボックスに「デバイス マネージャー」と入力し、メニューから選択します。ディスク ドライブを右クリックし、「ハードウェア変更のスキャン」を選択します。
Windows 7 －デスクトップ上の「コンピューター」アイコンを右クリックして「プロパティ」を選択し、「デバイス マネージャー」をクリックします。ディスク ドライブを右クリックし、「ハードウェア変更のスキャン」を選択します。
Q：付属の取り付けネジが短すぎて、本体を固定できません。どうすればよいですか？
A： 厚みのある金属製のPCケースを使用している場合、付属の取り付けネジ（M3*2.5L）ではデバイスをしっかり固定できない場合があります。その際は、より長いネジ（M3*4L）をご使用いただくか、交換用ネジをご希望の場合は sales@seijinshoji.co.jp までご連絡ください。
Q：デバイスに搭載されている冷却ファンを交換できますか？交換すると保証は無効になりますか？
A： 当社が採用している冷却ファンは、ドライブエンクロージャと組み合わせて最適な動作と冷却性能を発揮するように厳密にテストされています（一部モデルではファン速度制御にも対応）。そのため、最高のパフォーマンスを得るためには純正ファンのご使用を推奨します。ただし、用途により異なるファンを使用する必要がある場合も理解しており、サードパーティ製ファンを使用しても保証は有効です。ただし、サードパーティ製ファンが原因でデバイスに電気的損傷が発生した場合、保証は無効となる場合があります。
Q：サードパーティ製の冷却ファンを購入する前に、どの仕様を確認すればよいですか？
A：以下は、MB699V5P-B に適合するファンの仕様要件および互換性のあるファンモデル情報です。
| ファンサイズ（縦×横×高さ） | 40 x 40 x 10mm | 40 x 40 x 20mm |
| コネクタータイプ | 3ピンウェハー（3 Pin Wafer） | |
| 定格電圧（VDC） | 12V DC | |
| 定格電流（A） | < 0.12A（127mA） | |
| ネジ仕様 | プラス皿ネジ - M3 x 15mm - スチール （標準ファンに付属） |
プラス皿ネジ - M3 x 25mm - スチール （別途用意） |
互換ファンモデル
（未検証、使用は自己責任でお願いします）
