これにより、MB324V4P-B は以下のような用途に最適です：

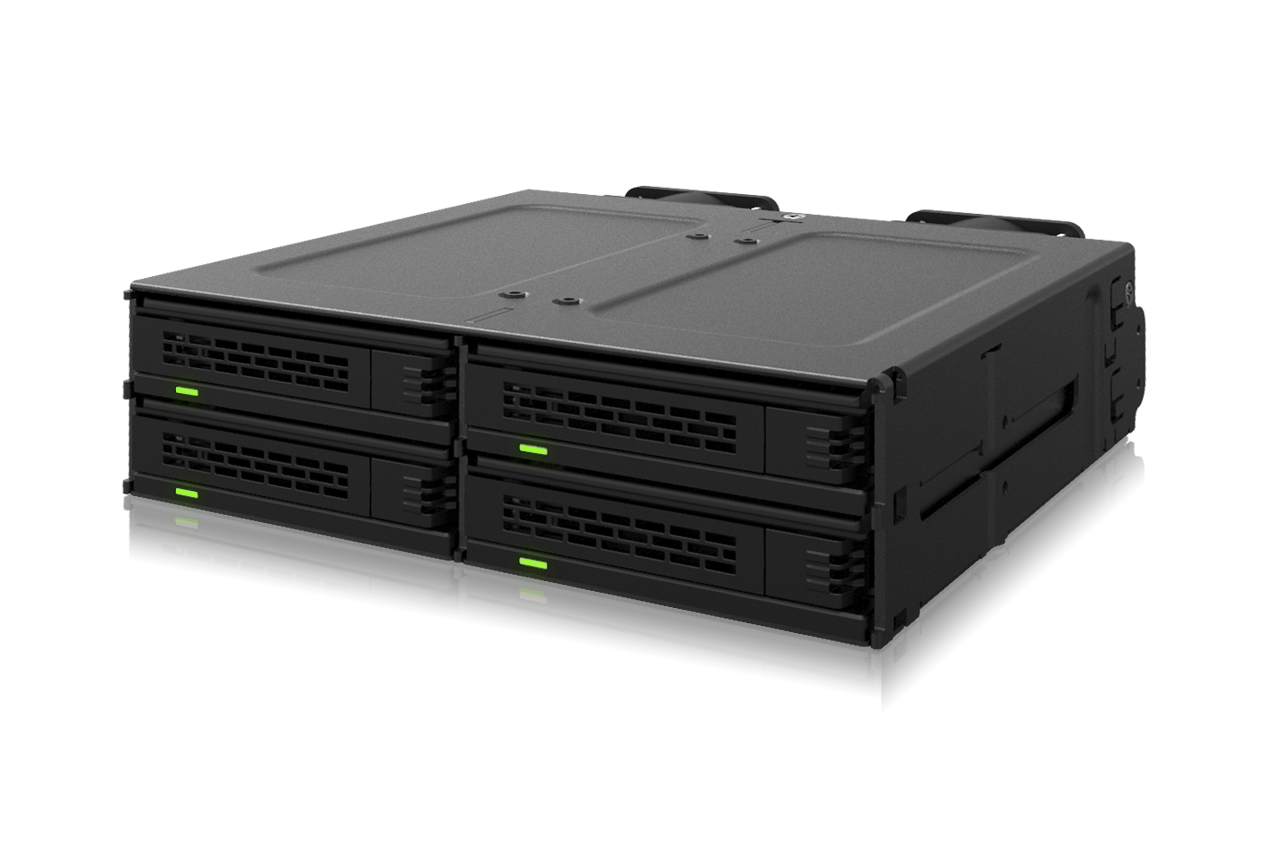

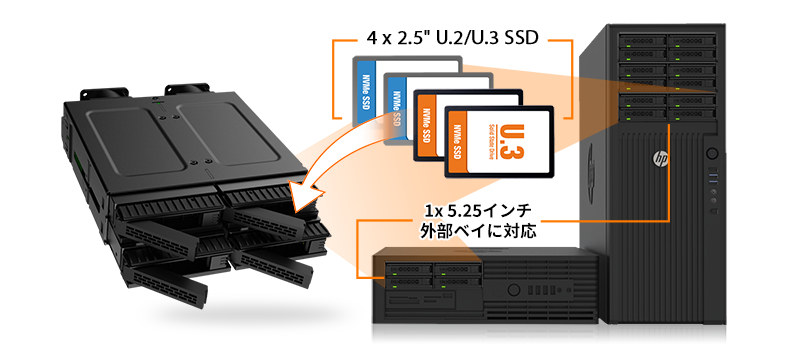

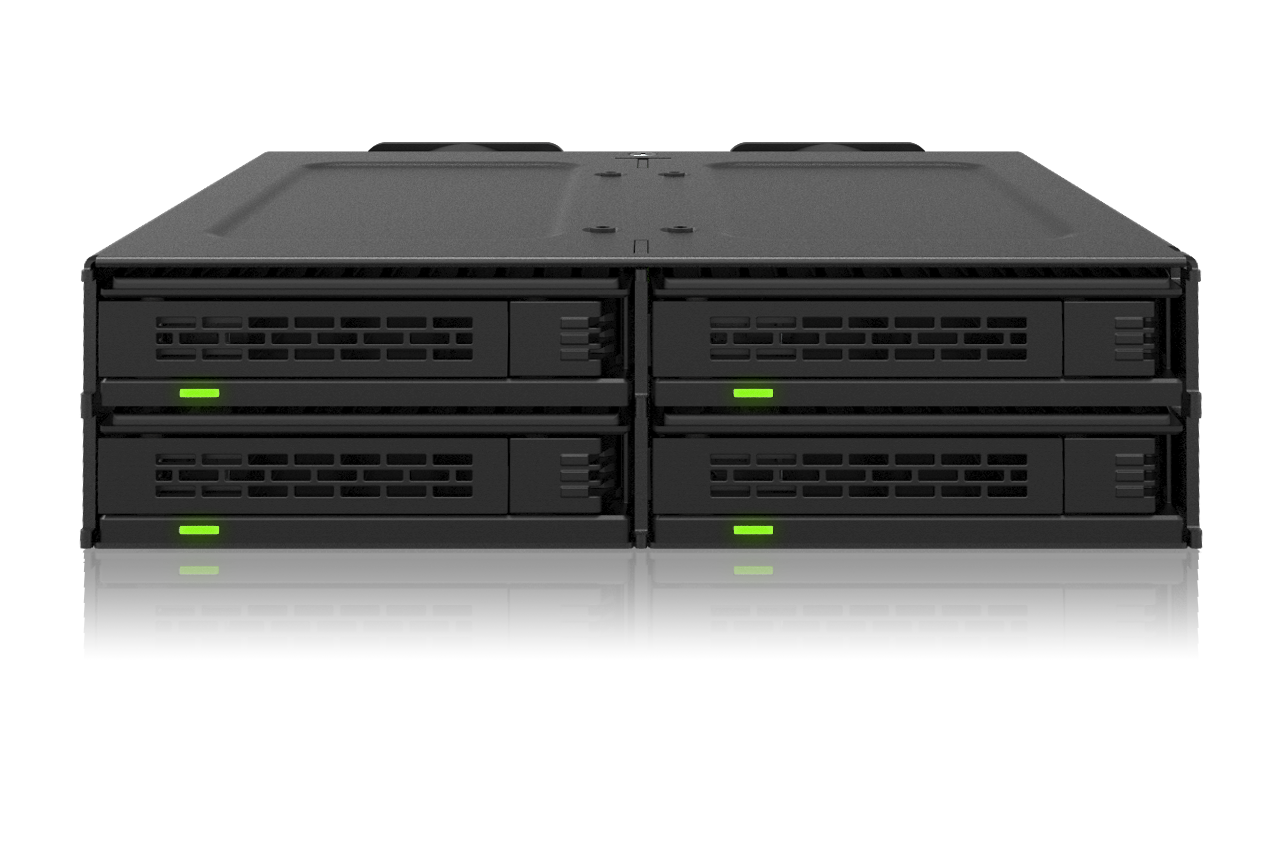

| • | 1つの5.25インチドライブベイに最大15mm高さのU.2/U.3 PCIe 4.0 NVMe SSDを4基搭載可能 |
| • | 高速NVMe RAIDアレイの構築や、省スペースシステムにおけるフラッシュ容量の拡張に最適 |

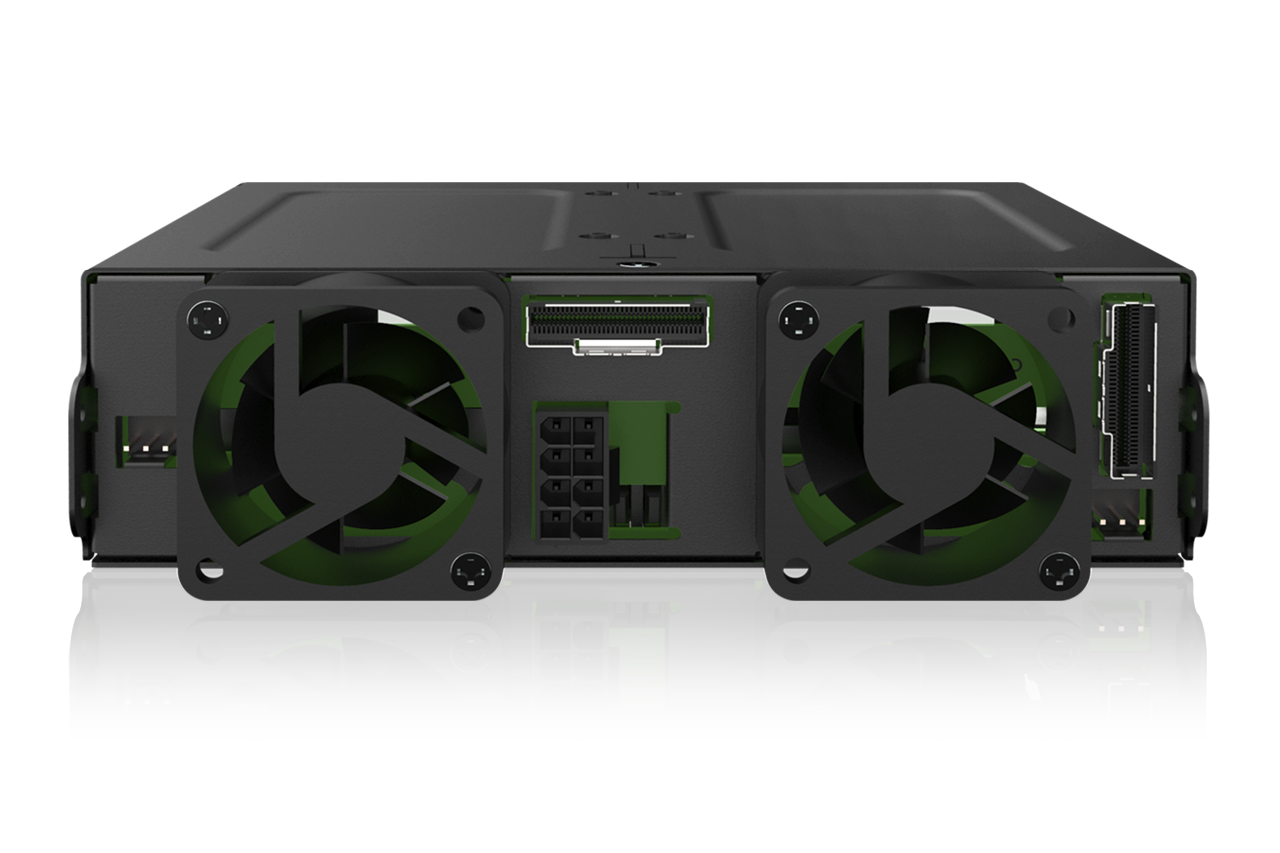

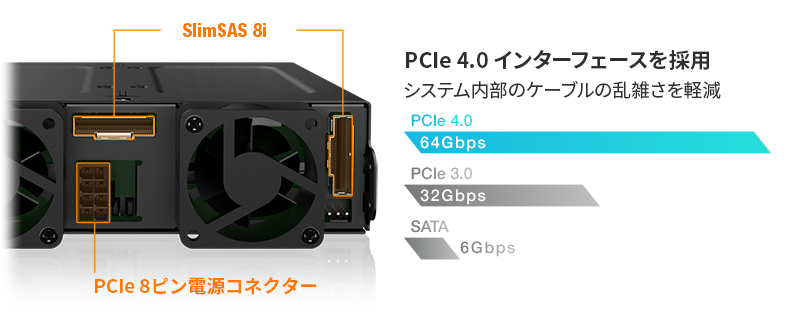

| • | 2つのSlimSAS 8i（SFF-8654）コネクタにより、トライモードHBA/RAIDカードと互換性あり |
| • | PCIe 8ピン電源入力により、安定した大電流供給とスマートなケーブル管理を実現 |

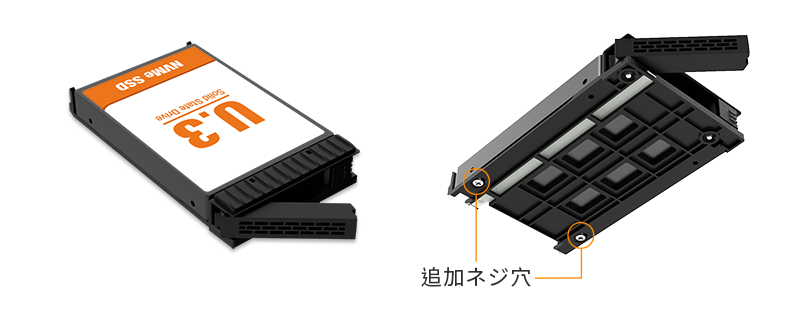

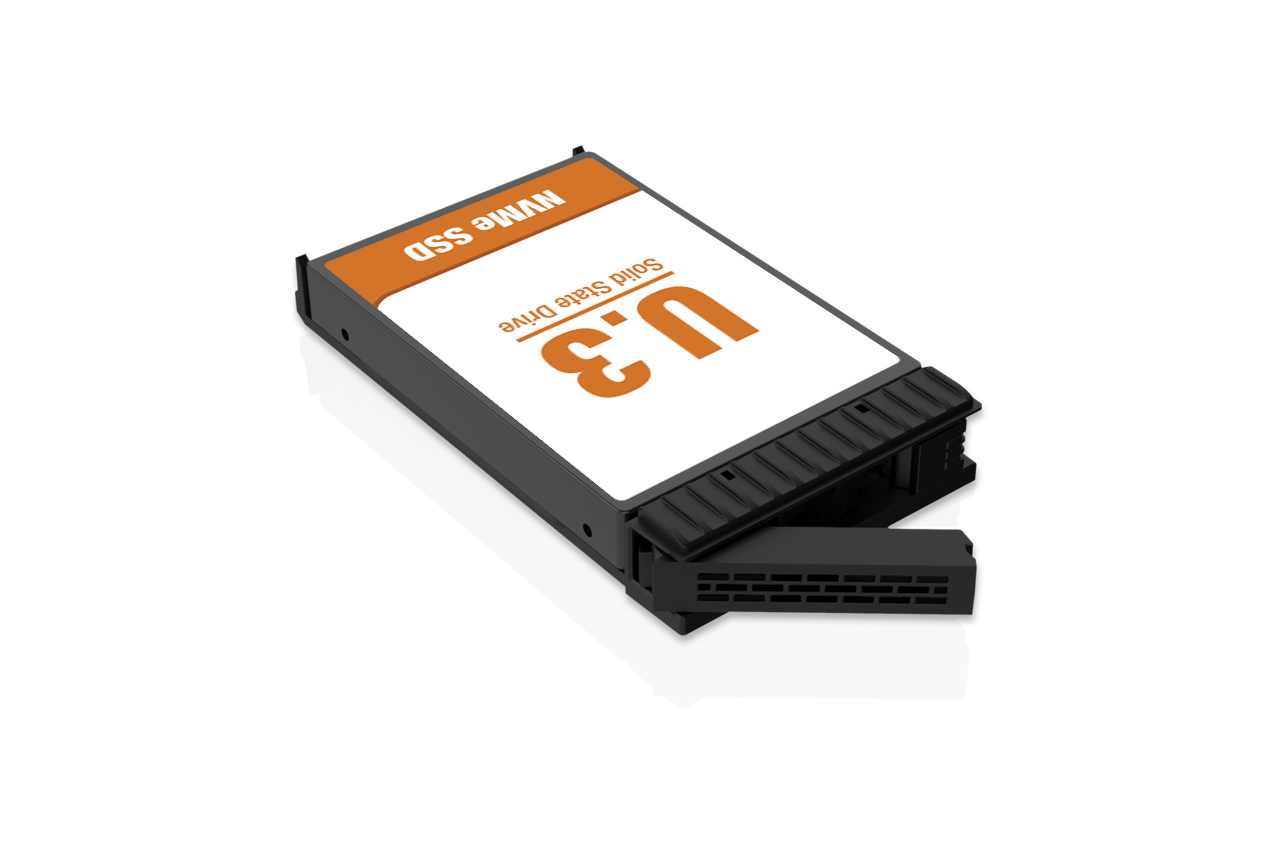

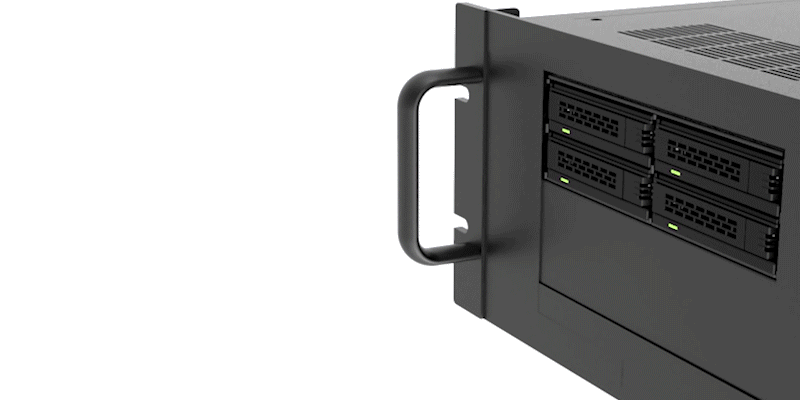

| • | ExpressTrayシステムにより、工具不要のSSD取付けに対応（ネジ固定にも対応） |

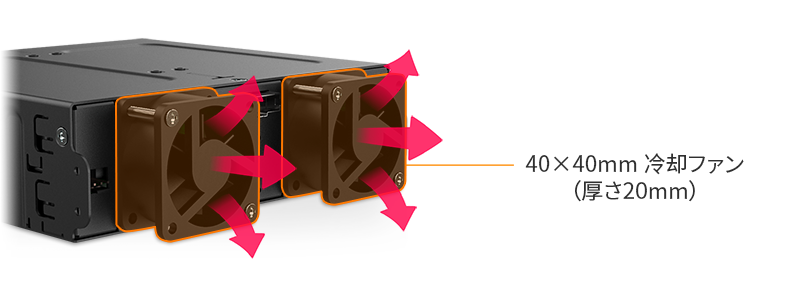

| • | デュアル40×40×20mmファン搭載で優れたエアフローを実現 |

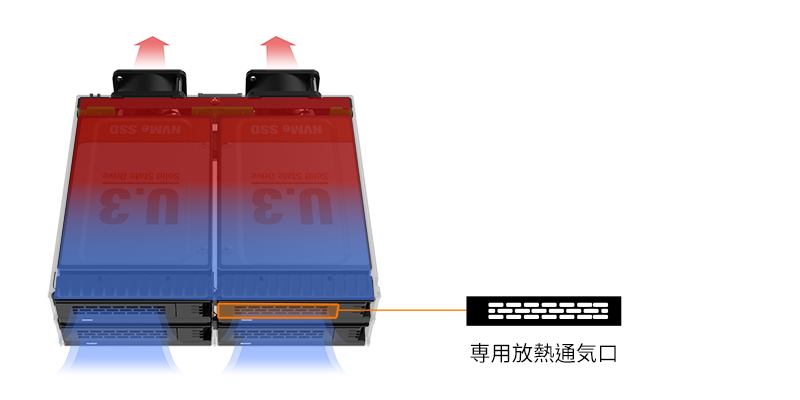

| • | トレイおよび筐体にエアフロー用の通気孔を設け、受動冷却を補助 |
| • | 電源状態（緑点灯）とアクセス状態（緑点滅）を示すドライブLEDインジケーター搭載 |

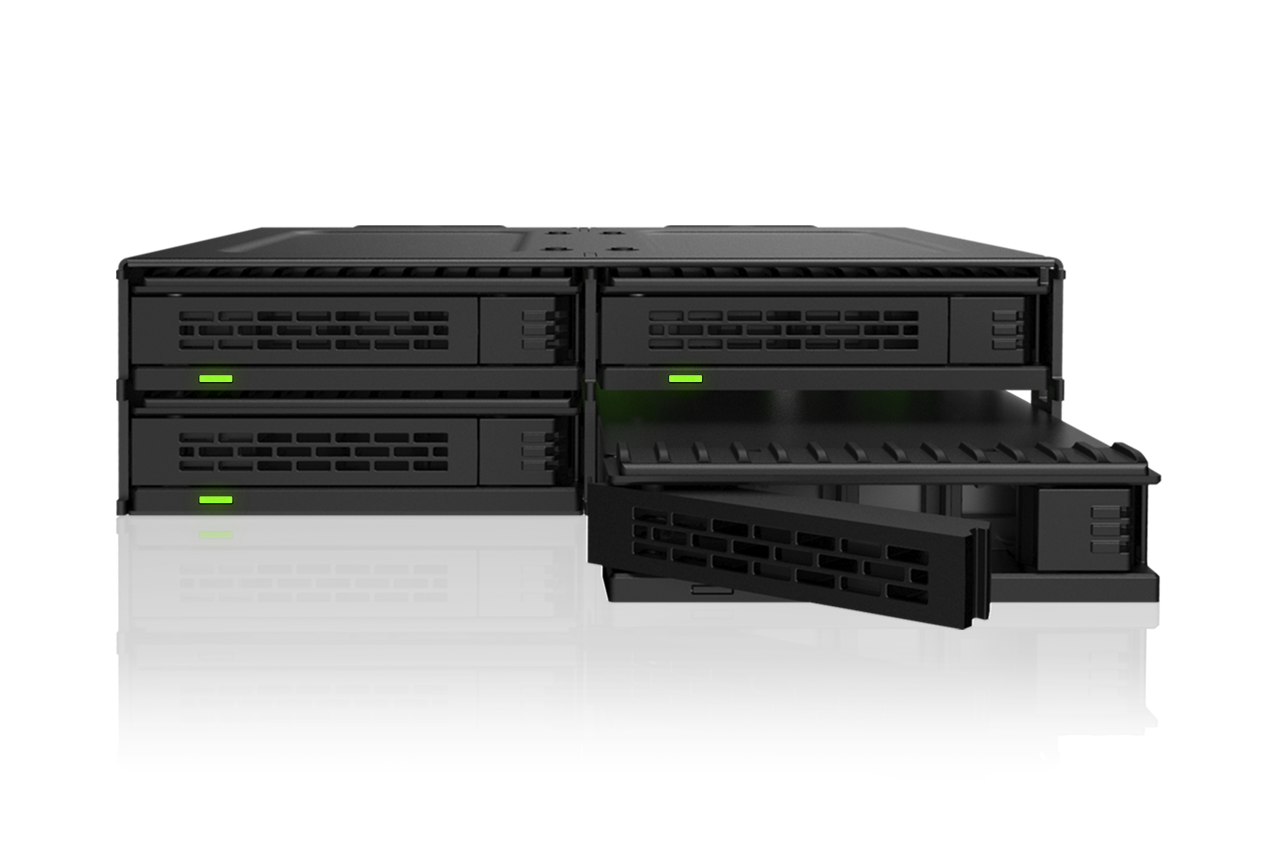

| • | ホットスワップ対応トレイ設計により、最小限の手間で迅速なドライブ交換が可能 |
| • | 堅牢な金属および強化プラスチック製で高い耐久性を確保 |
| • | ワークステーション、サーバー、エッジストレージ用途に最適 |
| モデル番号： | MB324V4P-B |
| カラー： | ブラック |
| 対応ドライブサイズ： | 4 x 2.5インチ U.2/U.3 NVMe SSD |
| 対応ドライブタイプ： | NVMe |
| 搭載可能ドライブ数： | 4 |
| 最大ドライブ高さ： | 15mm |
| 使用ベイ： | 1 x 外部5.25インチドライブベイ |
| ホストインターフェース： | 2 x SlimSAS 8i（SFF-8654）、SFF-9402 Rev 1.1に準拠 （Tri-mode HBA/RAIDカード対応） |
| 電源入力： | 1 x PCIe 8ピン電源コネクタ |
| 転送速度： | SSDあたり最大64Gbps（SSDの性能に依存） |
| 対応SSD容量： | 制限なし |
| ドライブ冷却： | 2 x 40 x 40 x 20mmファン |
| 構造 / 材質： | 金属製（一部プラスチック使用） |
| ホットプラグ対応： | 対応 |
| 製品寸法 (W x H x D)： | 146 x 150.2 x 41.3mm |
| 製品重量： | 642.5g |
| 梱包重量： | 735.5g |
| ドライブ動作LED表示 ： | 電源：緑点灯、アクセス：緑点滅 |

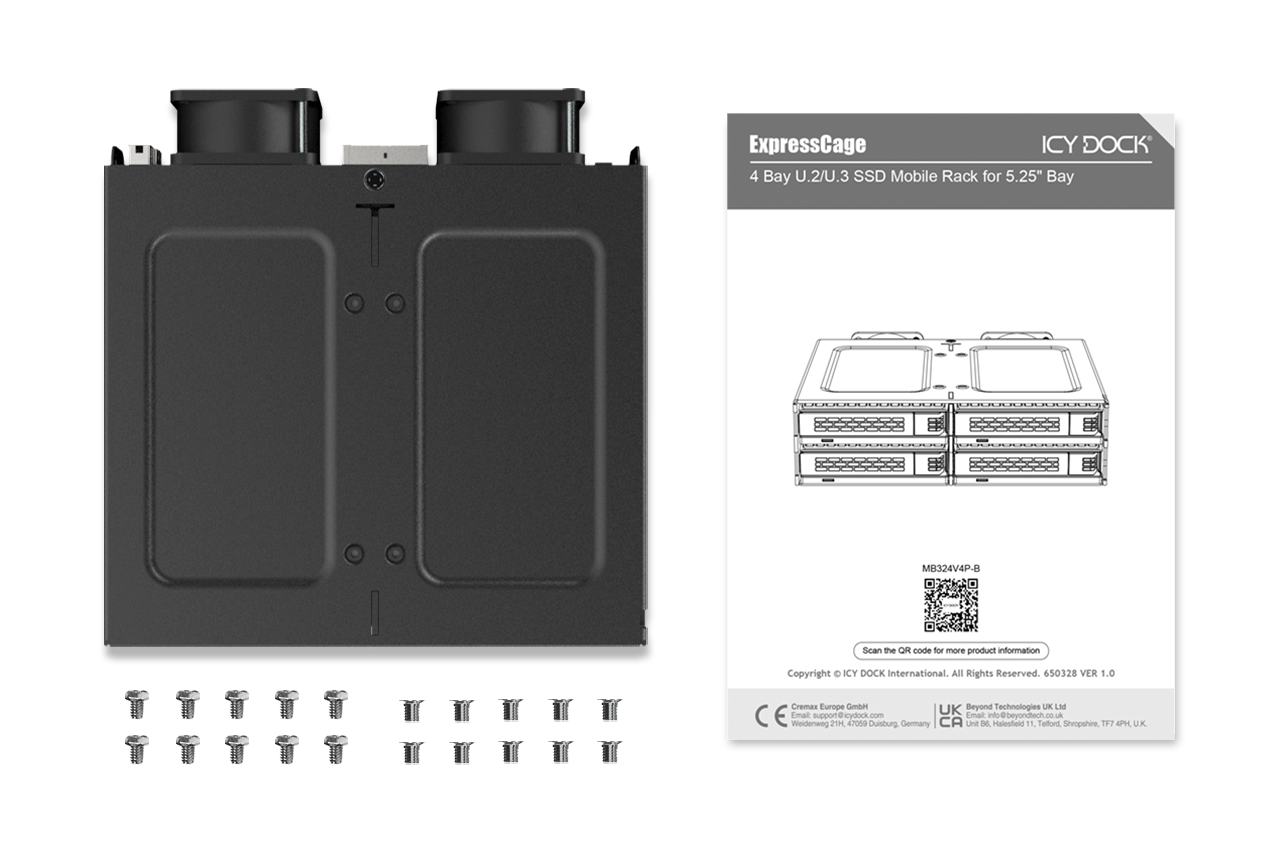

| パッケージ内容： | 本体、ユーザーマニュアル、ネジ類 |
| コネクタ挿抜耐久： | 10,000回 |
| 湿度： | 5%〜65% RH |
| 動作温度： | 0℃～60℃（32°F～140°F） |
| 保管温度： | -35℃～70℃（-31°F～158°F） |
| 適合： | CE、UKCA、RoHS、REACH |
| 保証期間： | 3年間限定保証 |

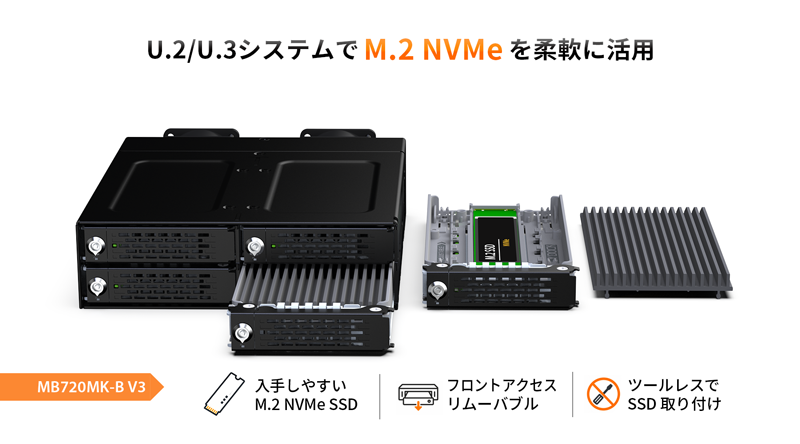

対応ドライブトレイ（キャディ）：

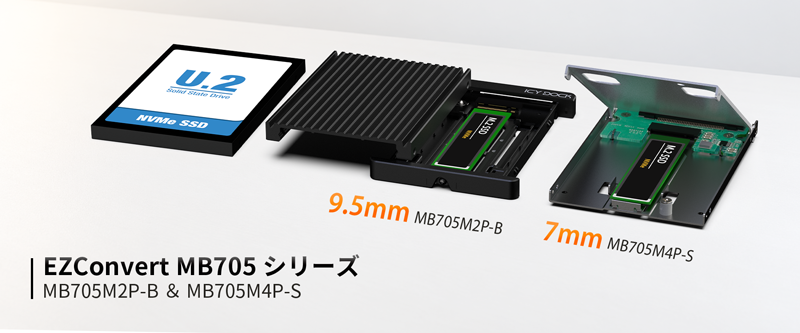

関連製品シリーズ：
クイックリンク：
Q: MB324V4P-B に対応する増設カードを推奨してもらえますか？
A: MB324V4P-B の互換性を確保するため、PCIe 16x または 8x スロットを使用する場合、増設カードまたはマザーボードの BIOS/UEFI が PCIe バイフケーションに対応していることをご確認ください。さらに、BIOS/UEFI にて PCIe 分割設定を行い、PCIe 16x スロットの場合は x4, x4, x4, x4、PCIe 8x スロットの場合は x4, x4 に設定してください。
下記アイコンをクリックすると、PCIe バイフケーションモードに対応するマザーボードや増設カードの互換性をご確認いただけます。最良の互換性を得るため、マザーボードまたは増設カードメーカーが推奨または製造するケーブルをご使用いただくことを強く推奨します。
現在、当社は主要な増設カードおよびマザーボードメーカーと共同で NVMe エンクロージャの認証作業を進めています。互換性のあるアクセサリーを随時リストに追加更新してまいります。
互換性のある増設カード、ケーブル、またはマザーボードの情報提供、あるいはリストにない製品の互換性確認をご希望の場合は、こちらをクリックしてください。
Q: 製品マニュアルの指示通りにドライブと本製品を設置しましたが、システムがドライブを認識しません。どのようにトラブルシュートすればよいですか？
A: まず、ハードウェアの互換性をご確認ください。ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースが互換性を持っていることを確認します。ドライブをホストに直接接続して、システムがドライブを検出できるか確認してください。検出できない場合は、ドライブエンクロージャの問題を除外できます。別のドライブ、ケーブル、またはシステムで接続を試し、問題が解決するか確認してください。それでも認識しない場合、以下の可能性があります：
| • | システム内のPCIeレーン不足: ドライブエンクロージャをマザーボードまたは増設カードに接続する場合、利用可能なPCIeレーン数には制限があります。CPUおよびチップセットが提供するレーン数とその割り当て方法を把握することが重要です。これが不十分だと、転送速度の低下、不安定な接続、またはドライブが検出されない原因となります。 |
| • | インターフェースプロトコルの非互換: マザーボードや増設カード上の Mini-SAS HD、OCuLink、または SlimSAS インターフェースが NVMe をサポートしているかどうかを確認してください。 |
| • | インターフェースのピン配列規格の非互換: ドライブエンクロージャをマザーボードや増設カードの Mini-SAS HD、OCuLink、または SlimSAS ポートに接続する前に、そのポートが当社製品と同じピン配列規格（レガシーまたは SFF-9402 1.1）を使用しているかをご確認ください。当社製品のピン配列は、製品ページの仕様表に記載されています。 |
| • | 接続ケーブルの長さが長すぎる: 最適なパフォーマンスを確保するため、接続ケーブルは50cm以内をご使用ください。長すぎるケーブルは信号損失を引き起こし、転送速度の低下、不安定な接続、またはドライブが検出されない原因になります。また、デバイスとホストの両方で同じインターフェースコネクタを使用することを推奨します。 |
Q: MB324V4P-B を Intel/Broadcom Tri-Mode HBA および RAID カードで使用していますが、ドライブがシステムに表示されません。
A: この問題は、RAID カードメーカーが Tri-Mode カードに対して通常の U.2 接続とは異なるピン配列を採用していることが原因です。これらのカードを U.2 NVMe ドライブおよびケーブルと併用する場合、ピン配列を標準の U.2 仕様に戻す「U.2 イネーブラーケーブル」が必要です。詳細についてはこちらをクリックしてください。
Q: 電源を入れた状態でデバイスにNVMeドライブを再挿入しましたが、認識されません。
A: ホットプラグ機能に対応するシステムでは、電源投入中に各ドライブの挿入・取り外しを行った後、OS上で手動リフレッシュを実行する必要があります。
手動リフレッシュ後もドライブが検出されない場合、システムがNVMeホットプラグ機能に対応していない可能性があります。マザーボードまたは増設カードメーカーに問い合わせ、NVMeホットプラグ対応の有無をご確認ください。
Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに「デバイス マネージャー」と入力し、メニューから選択、ディスクドライブを右クリックして「ハードウェア変更のスキャン」を選択します。
Windows 7 – デスクトップ上のコンピューターアイコンを右クリックし「プロパティ」を選択、「デバイス マネージャー」をクリック、ディスクドライブを右クリックして「ハードウェア変更のスキャン」を選択します。
Q: デバイスの固定ネジが短すぎて、システムにしっかり取り付けられません。どうすればよいですか？
A: 厚い金属板を使用しているPCケースでは、付属の固定ネジ（M3*2.5L）では十分に固定できない場合があります。M3*4L の長いネジをご使用いただくか、交換用ネジについては sales@seijinshoji.co.jp までお問い合わせください。
Q: デバイスに付属の冷却ファンを交換できますか？交換すると保証は無効になりますか？
A: 当社の冷却ファンは、ドライブエンクロージャとの組み合わせで適切に動作し、一部モデルではファン速度制御にも対応することを確認済みです。そのため、最適なパフォーマンスを得るためには純正ファンの使用を推奨します。ただし、すべての用途に合うとは限らないため、サードパーティ製ファンを使用した場合でも保証は有効としています。ただし、サードパーティ製ファンが原因でデバイスに電気的損傷が発生した場合、保証は無効となる可能性があります。
Q: サードパーティ製の冷却ファンを購入する前に、どの仕様を確認すべきですか？
A:以下は、MB324V4P-B におけるファン仕様要件および互換性のあるファンモデルです。
| ファン寸法 (L×W×H) | 40 × 40 × 10mm | 40 × 40 × 20mm |
| コネクタータイプ | 3ピン Wafer | |
| 定格電圧 (VDC) | 12V DC | |
| 定格電流 (A) | < 0.12A（127mA） | |
| ネジ仕様 | プラス皿ネジ - M3 × 15mm - スチール （付属なし） |
プラス皿ネジ - M3 × 25mm – スチール （標準ファンに付属） |
互換性のあるファンモデル
（未検証のため、ご使用は自己責任となります）
