| ToughArmor MB508V5P-B 対応可能なオプション認証 | |
| TAA | 貿易協定法の遵守 |
| UL | 安全規格認証 |
| UL94 | プラスチック材料の難燃性 |
| FCC | 連邦通信委員会のコンプライアンス |
| 広範囲の温度 | IL-STD-810H - 方法501.7および502.7 |

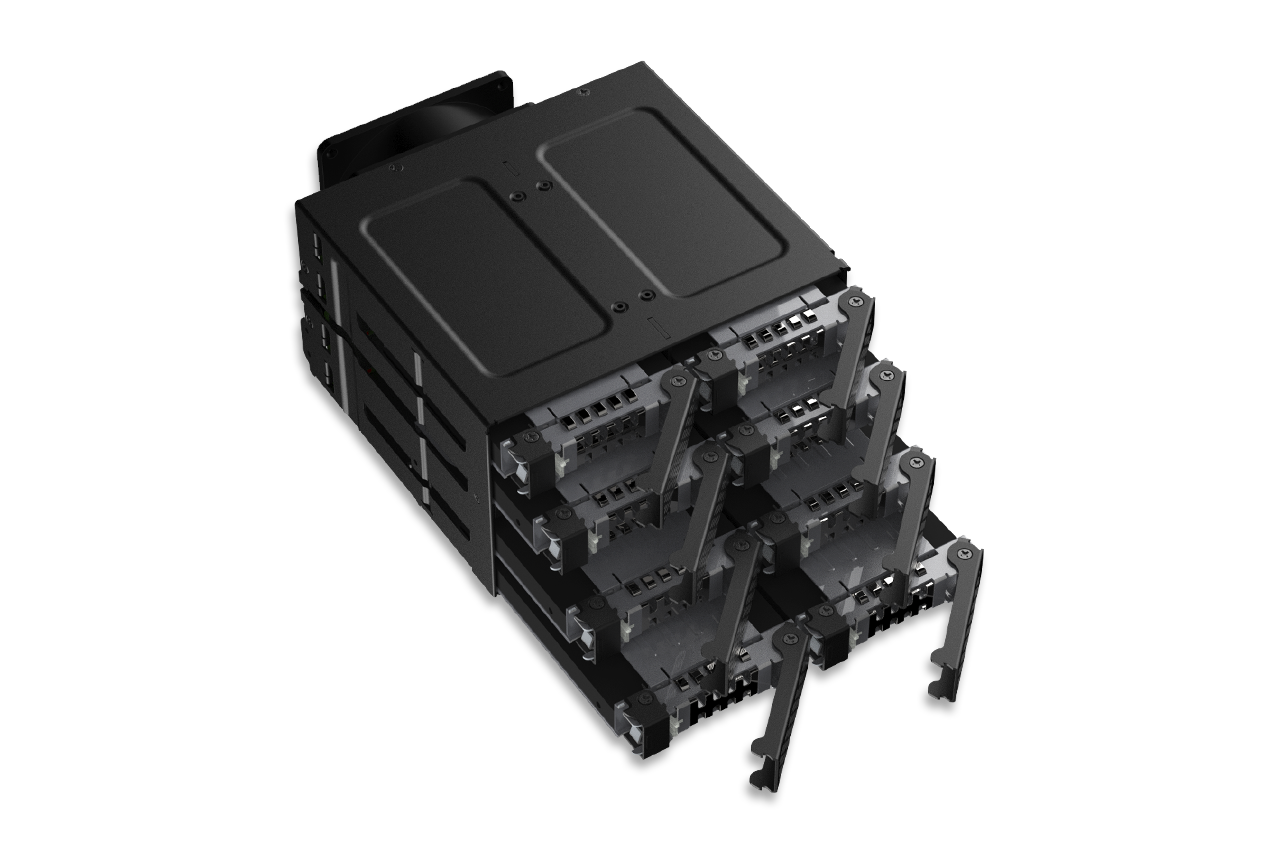

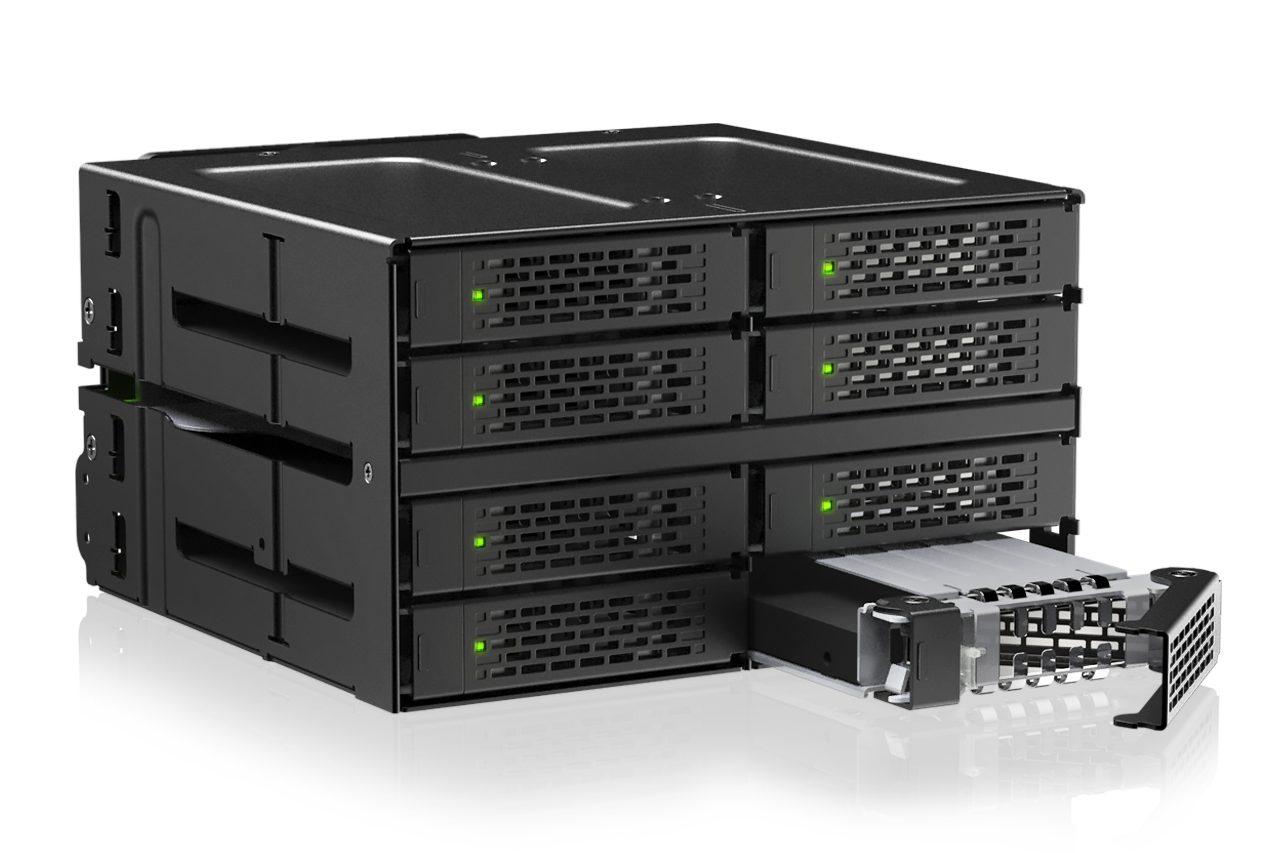

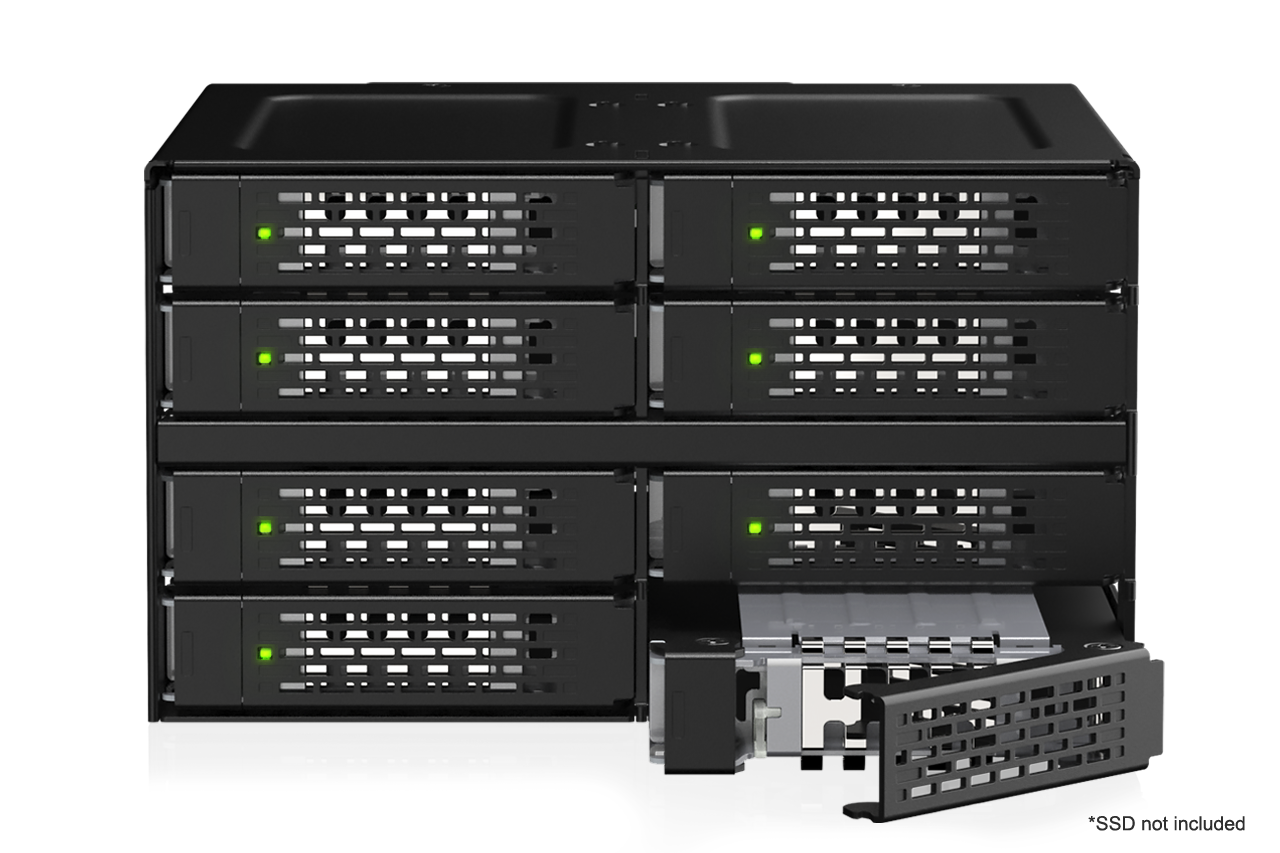

| • | 2 × 5.25" ドライブベイに 15 mm U.2/U.3 NVMe SSD を最大8台搭載可能 |

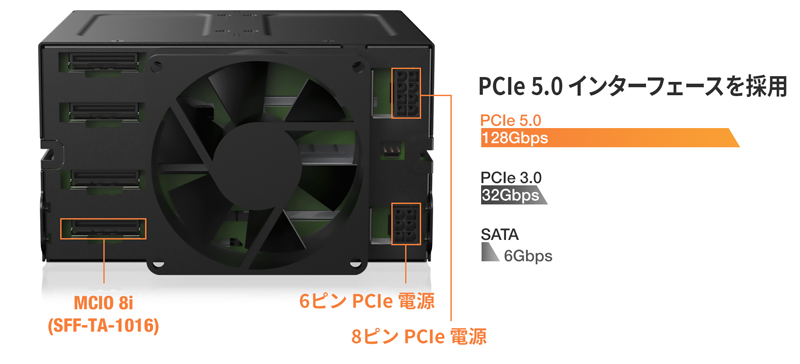

| • | 4 × MCIO 8i（SFF-TA-1016）コネクタにより、各ドライブ PCIe Gen5 x4 をサポート |
| • | Tri-Mode HBA / RAID カードに対応（NVMe モードのみ） |
| • | 最大 128 Gbps の総帯域幅を実現 |

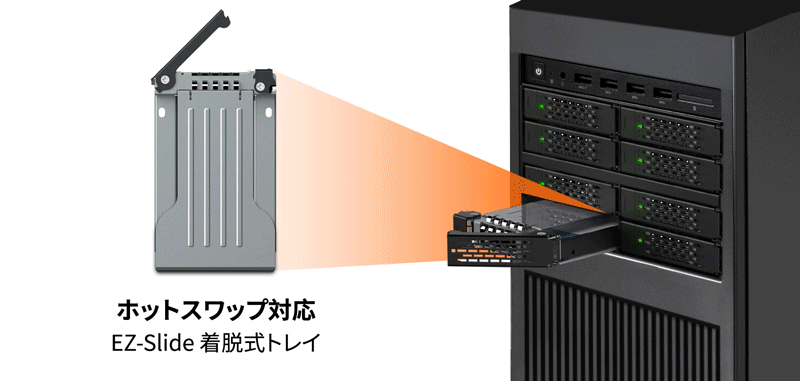

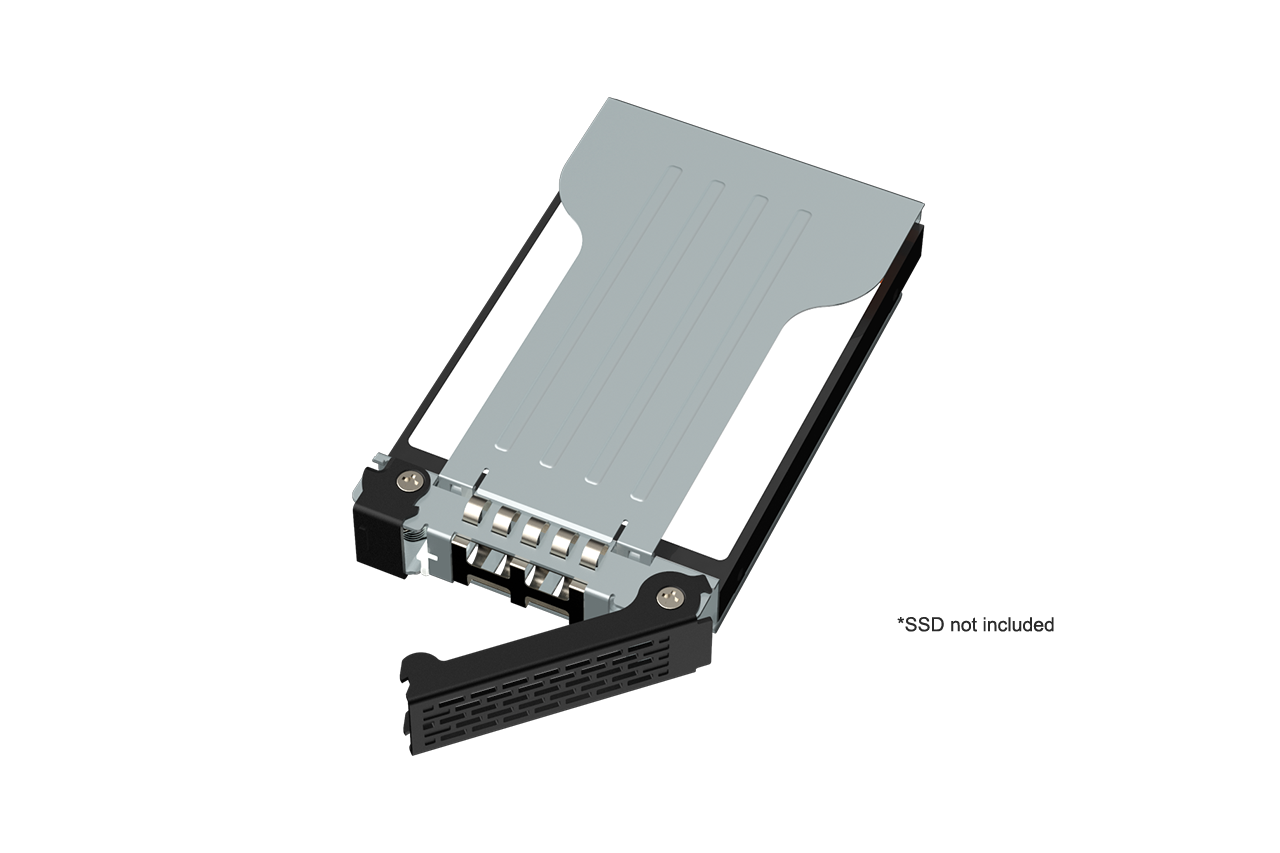

| • | ホットスワップ対応 EZ-Slide トレイにより、迅速な保守と安全なデータ運用を実現 |

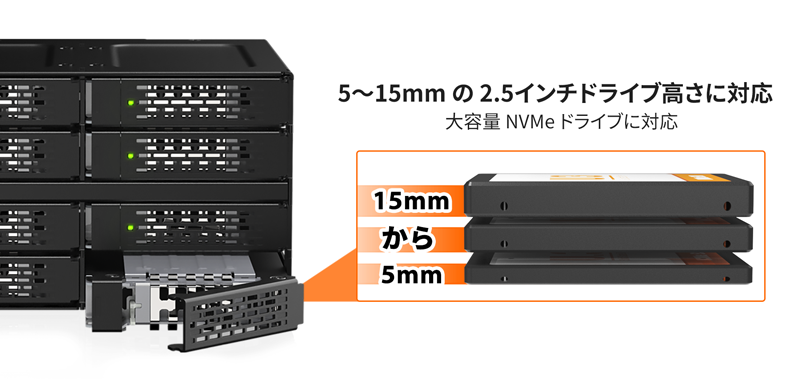

| • | 7 mm～15 mm 高さの U.2/U.3 SSD をサポート（将来の 5 mm / 9.5 mm 規格にも対応） |

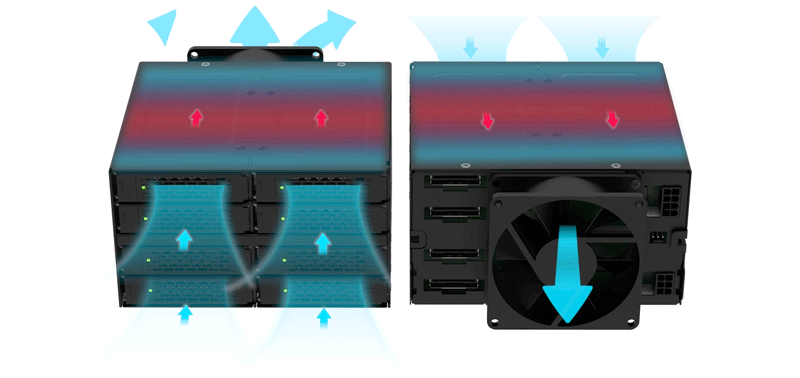

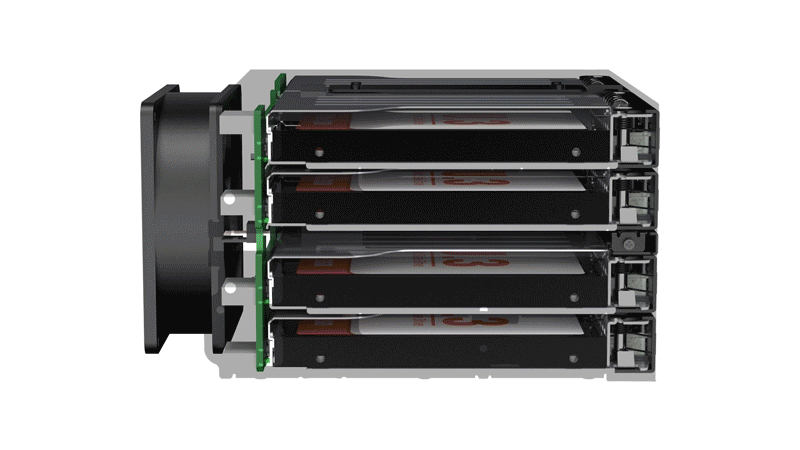

| • | 80 mm 冷却ファンと最適化されたエアフロー設計により PCIe Gen5 の安定動作を実現 |
| • | 1 × PCIe 8-pin + 1 × PCIe 6-pin 電源入力により高出力かつ安定した電力供給 |

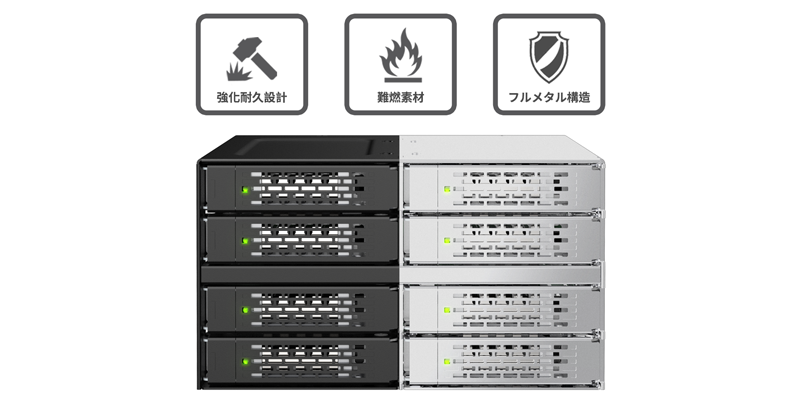

| • | 工業用途に適したフルメタル ToughArmor 構造 |

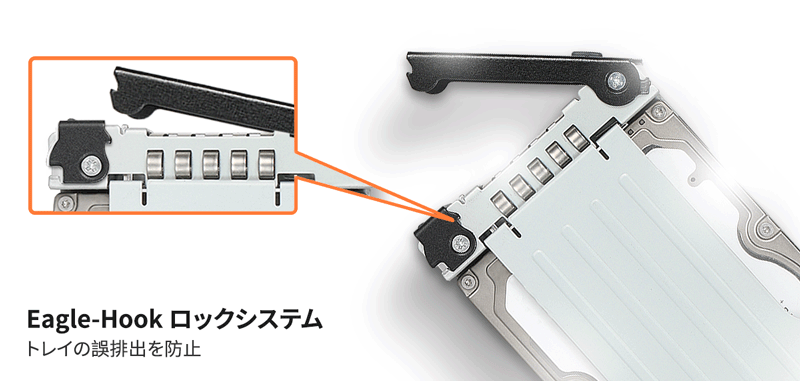

| • | Eagle-Hook トレイロック機構により、不意のトレイ排出を防止 |
| • | AI サーバー、エッジコンピューティング、メディアワークステーションに最適 |
| • | 5年保証 / CE、UKCA、RoHS、REACH 認証取得 |

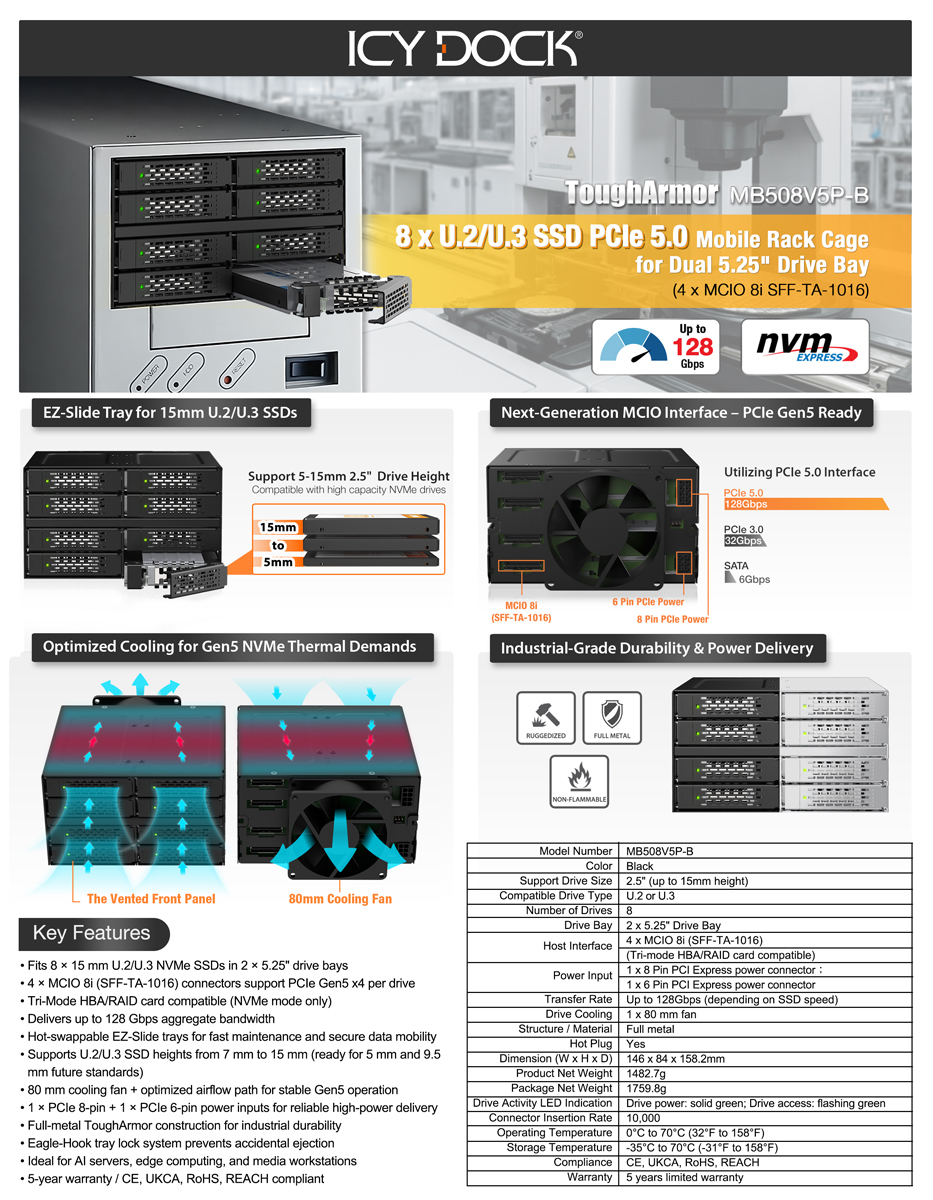

| モデル番号： | MB508V5P-B |
| カラー： | ブラック |
| 対応ドライブサイズ： | 2.5インチ（最大 15mm 高） |
| 対応ドライブタイプ： | U.2 または U.3 SSD |
| 搭載ドライブ数： | 8 |
| ドライブベイ： | 2 x 5.25インチ ドライブベイ |

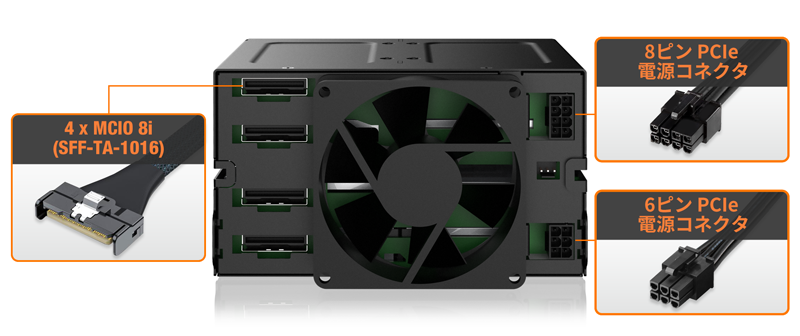

| ホストインターフェース： | 4 x MCIO 8i（SFF-TA-1016）（Tri-mode HBA / RAID カード対応） |
| 電源入力： | PCI Express 8-pin 電源コネクタ ×1；PCI Express 6-pin 電源コネクタ ×1 |
| 転送速度： | 最大 128Gbps（SSD の性能に依存） |
| 対応 SSD 容量： | 制限なし |
| ドライブ冷却： | 80 mm ファン ×1 |
| 構造／材質： | フルメタル |
| ホットプラグ： | 対応 |
| 製品寸法 (W x H x D)： | 146 x 84 x 158.2mm |
| 製品重量： | 1482.7g |
| 梱包重量： | 1759.8g |
| ドライブ動作 LED 表示： | 電源：緑色点灯；アクセス：緑色点滅 |

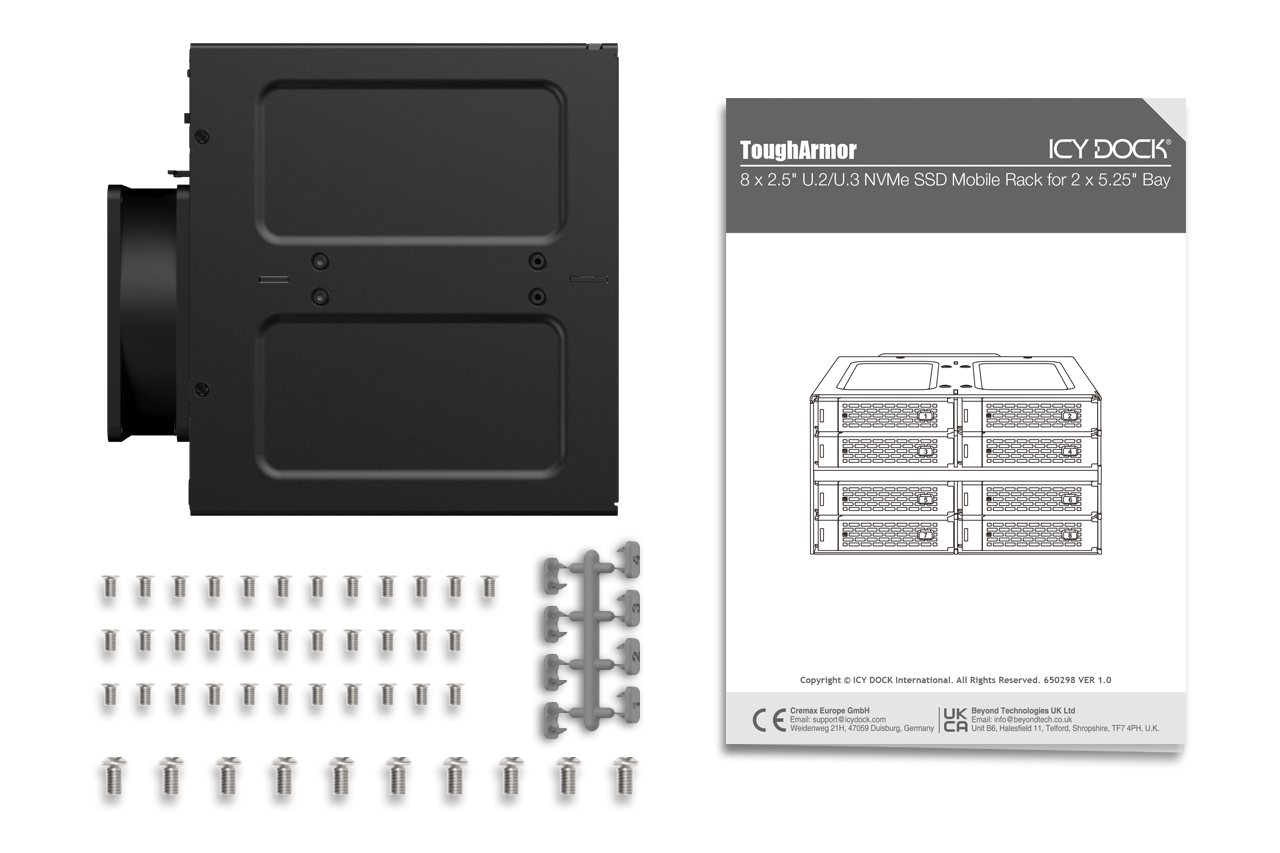

| 同梱物： | 本体 1台、ユーザーマニュアル 1冊、ID プラグ 1個、ネジ 44本 |
| コネクタ挿抜回数： | 10,000 回 |
| 湿度： | 5%～65% RH |
| 動作温度： | 0°C ～ 70°C（32°F ～ 158°F） |
| 保管温度： | -35°C ～ 70°C（-31°F ～ 158°F） |
| 認証： | CE、UKCA、RoHS、REACH |
| 保証： | 5年限定保証 |
対応ドライブトレイ（キャディ）：
関連製品：
ToughArmor ラインアップ：
関連製品シリーズ：
クイックリンク：
Q: MB508V5P-B に対応する拡張カードを推奨してもらえますか？
A: PCIe ビファーケーションに依存する拡張カードまたはマザーボードと併用する場合（例：拡張カードに PCIe スイッチ IC が搭載されていない、またはメーカーが PCIe ビファーケーション対応を明示的に要求している場合）、MB508V5P-B を使用する PCIe x16 または x8 スロットにおいて、マザーボードの BIOS/UEFI が PCIe ビファーケーション設定に対応しているかを必ずご確認ください。その場合、BIOS/UEFI にて PCIe x16 スロットは x4/x4/x4/x4、PCIe x8 スロットは x4/x4 にレーン分割設定することで、MB508V5P-B との互換性を確保できます。
下記のアイコンをクリックして、お使いのマザーボードまたは拡張カードが PCIe ビファーケーションモードをサポートしているかをご確認ください。最適な互換性を確保するため、マザーボードまたは拡張カードのメーカーが推奨、または製造しているケーブルの使用を強く推奨します。
現在、主要な拡張カードおよびマザーボードメーカーと NVMe エンクロージャの認証作業を進めており、対応アクセサリ一覧は随時更新される予定です。
対応可能な拡張カード、ケーブル、またはマザーボードの情報提供、もしくは一覧に記載されていない製品の互換性確認をご希望の場合は、こちらをクリックしてください。
Q: 製品マニュアルに従ってドライブとデバイスを取り付けましたが、システムがドライブを認識しません。どのようにトラブルシューティングすればよいですか？
A: まず、ご使用のハードウェア構成が互換性要件を満たしているかをご確認ください。ドライブ、ドライブエンクロージャ、ケーブル、およびホストインターフェースがすべて互換であることを確認してください。ドライブをホストに直接接続し、システムが認識するかを確認してください。直接接続しても認識されない場合は、ドライブエンクロージャの問題を切り分けることができます。また、別のドライブ、ケーブル、またはシステムと組み合わせて接続し、問題が解消されるかをご確認ください。それでも認識されない場合、以下の要因が考えられます：
| • | システムの PCIe レーン数不足： ドライブエンクロージャをマザーボードまたは拡張カードに接続する際、使用可能な PCIe レーン数には制限がある点に注意が必要です。CPU およびチップセットが提供するレーン数や、その割り当て方法を含めて把握していない場合、転送速度の低下、接続の不安定化、またはドライブが認識されない原因となる可能性があります。 |
| • | インターフェースプロトコルの非互換： マザーボードまたは拡張カードの Mini-SAS HD、OCuLink、SlimSAS、または MCIO インターフェースが NVMe をサポートしているかを必ずご確認ください。 |
| • | インターフェースのピン配列規格の不一致： ドライブエンクロージャをマザーボードまたは拡張カードの Mini-SAS HD、OCuLink、SlimSAS、または MCIO ポートに接続する前に、両者が同一のピン配列規格を使用しているかをご確認ください。本製品のピン配列規格については、製品ページの仕様表にて Legacy または SFF-9402 1.1 として記載されています。 |
| • | 接続ケーブルが長すぎる： 最適なパフォーマンスを確保するため、接続ケーブルの長さは 50cm 以下を推奨します。長いケーブルを使用すると信号損失が増加し、転送速度の低下、接続不安定、またはドライブを認識できない原因となる可能性があります。また、互換性問題を回避するため、デバイス側とホスト側で同一のインターフェースコネクタを使用することを推奨します。 |
Q: システムの電源が入った状態で NVMe ドライブを再挿入したところ、ドライブが認識されません。なぜですか？
A: システムがホットプラグ機能に対応している場合、電源投入中にドライブを挿入または取り外すたびに、オペレーティングシステム側で手動の再スキャンを行う必要があります。これにより、システムがドライブを再認識します。
手動で再スキャンを行ってもドライブが認識されない場合、お使いのシステムがホットプラグ機能に対応していない可能性があります。マザーボードまたは拡張カードのメーカーにて、NVMe ホットプラグ機能への対応状況をご確認ください。
Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに「デバイス マネージャー」と入力して選択し、ディスク ドライブを右クリックして「ハードウェア変更のスキャン」を選択します。
Windows 7 – デスクトップ上の「コンピューター」アイコンを右クリックして「プロパティ」を選択し、「デバイス マネージャー」をクリックします。その後、ディスク ドライブを右クリックして「ハードウェア変更のスキャン」を選択します。
Q: 付属の取り付けネジが短く、システムにしっかり固定できないように見えます。どうすればよいですか？
A: 金属板が厚い PC ケースの場合、付属の取り付けネジ（M3*2.5L）では装置を十分に固定できないことがあります。その場合は、より長いネジ（M3*4L）をご使用いただくか、sales@seijinshoji.co.jp までご連絡ください。交換用ネジをご案内いたします。
Q: 本製品に搭載されている冷却ファンを交換できますか？交換すると保証は無効になりますか？
A: 当社が採用している冷却ファンは、ドライブエンクロージャと組み合わせて十分な検証を行い、正常な動作および（対象モデルでは）ファン速度制御機能をサポートしています。そのため、最適な性能を得るためには純正ファンの使用を推奨します。ただし、すべての用途に適合しない場合があることを考慮し、サードパーティ製ファンを使用した場合でも保証は継続されます。なお、サードパーティ製ファンが原因で装置に電気的な損傷が発生した場合は、保証が無効となる可能性があります。
Q: サードパーティ製の冷却ファンを購入する前に、どの仕様を確認すべきですか？
A:以下は、MB699V5P-B に対応する冷却ファンの必須仕様および互換条件です。
| ファンサイズ（L × W × H） | 80 x 80 x 25mm |
| コネクタタイプ | 3 ピン（ピッチ 2.54mm）ウェハー |
| 定格電圧（VDC） | 12V DC |
| 定格電流（A） | < 0.24A（240mA） |
| ネジ仕様 | プラス皿ネジ - M3 x 8mm - スチール （標準搭載ファンに付属） |
Q: ドライブトレイを挿入する際、上下の金属スプリングが引っかかる感じがします。どうすればよいですか？
A: ドライブトレイをエンクロージャから一度取り外し、トレイ前面の金属メッシュ部分に過度な力を加えずに再度挿入してください。前面の金属メッシュに強い力を加えると、上下の金属スプリングが曲がり、トレイの挿入が困難になる場合があります。このような状態では無理にトレイを挿入せず、金属スプリングの損傷を防いでください。
 |
| 図のように金属メッシュ部分に過度な力を加えないでください。 |
