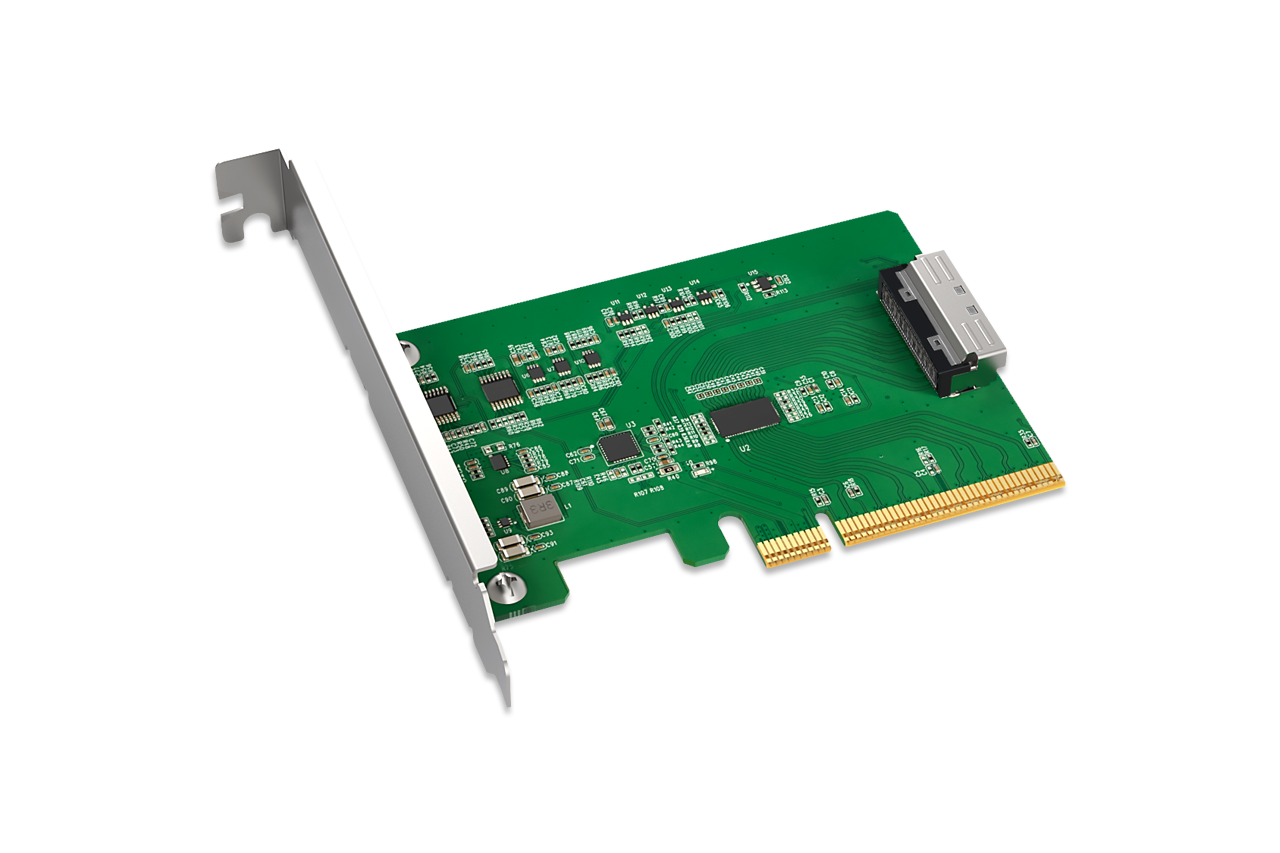

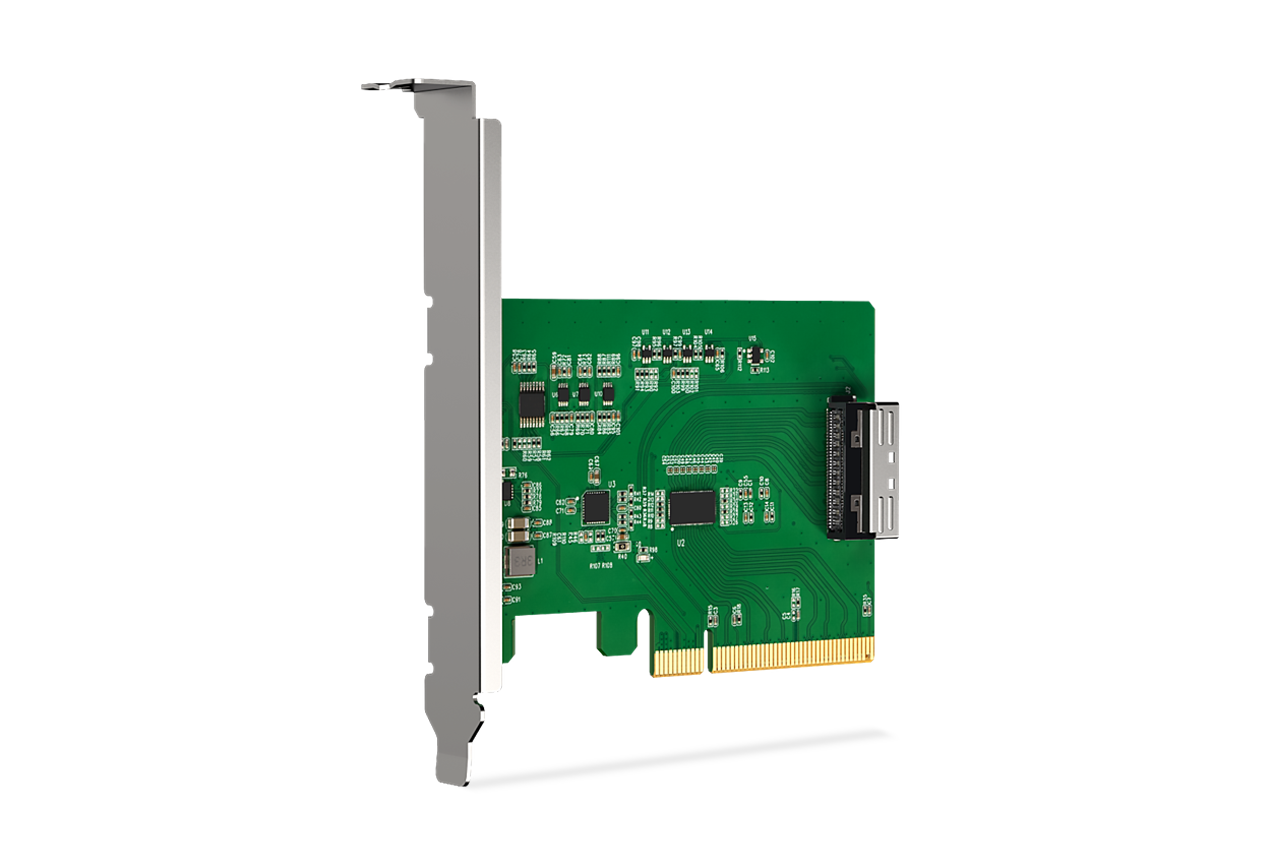

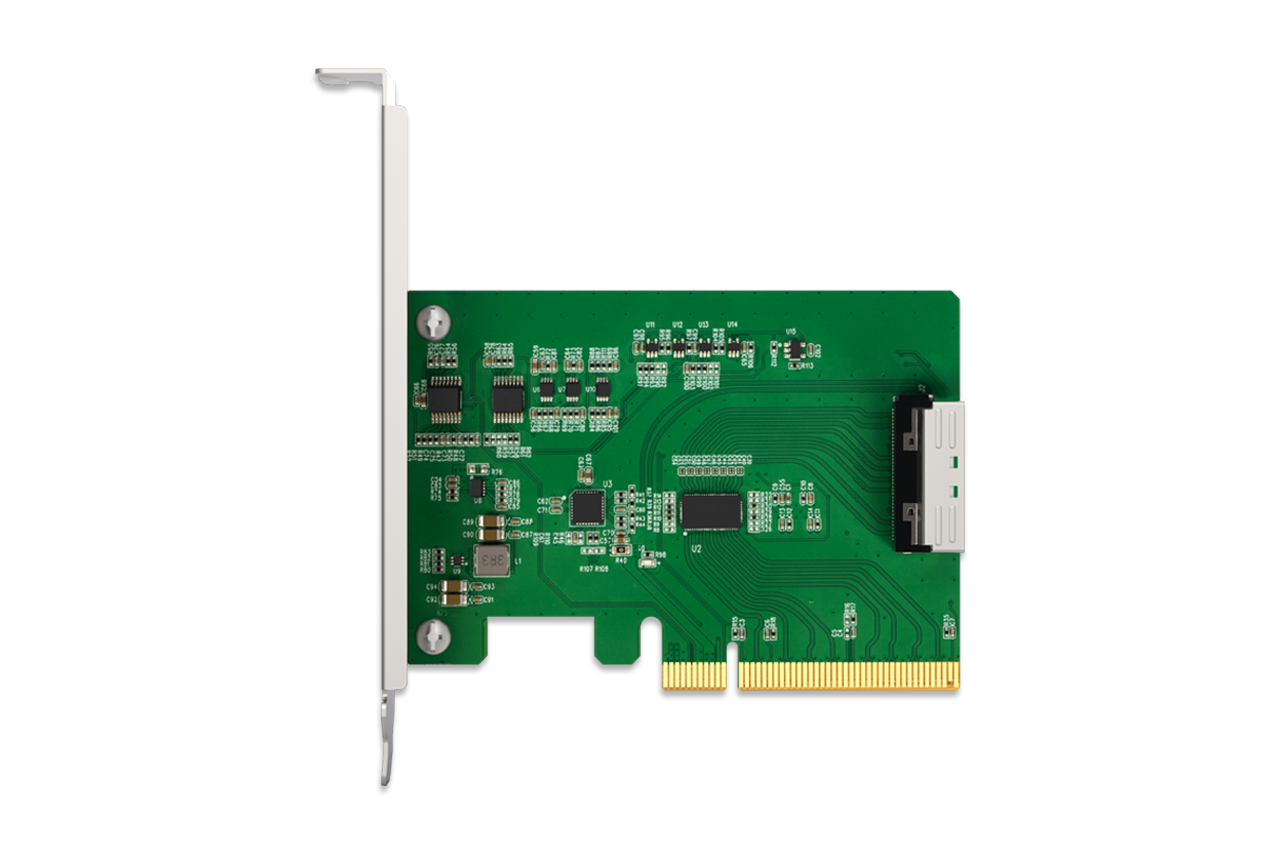

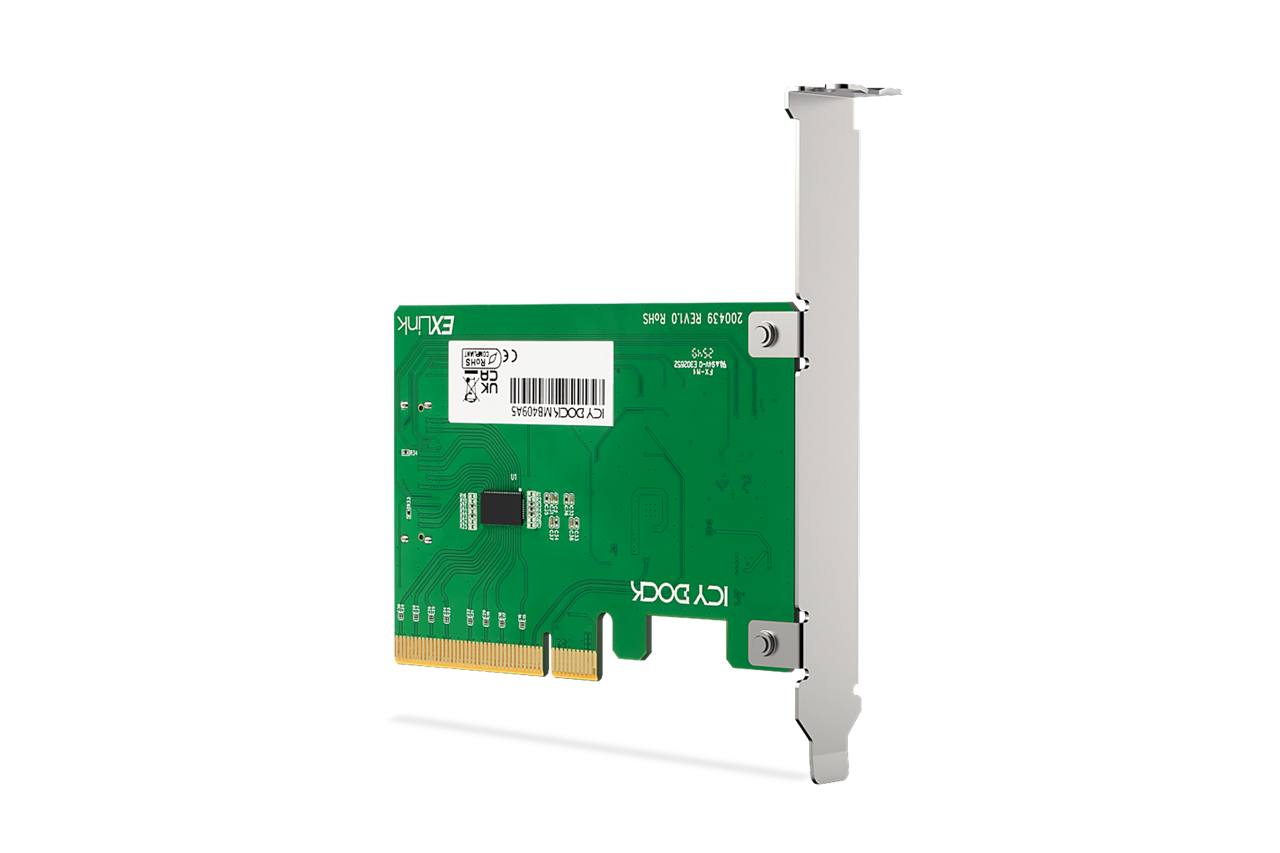

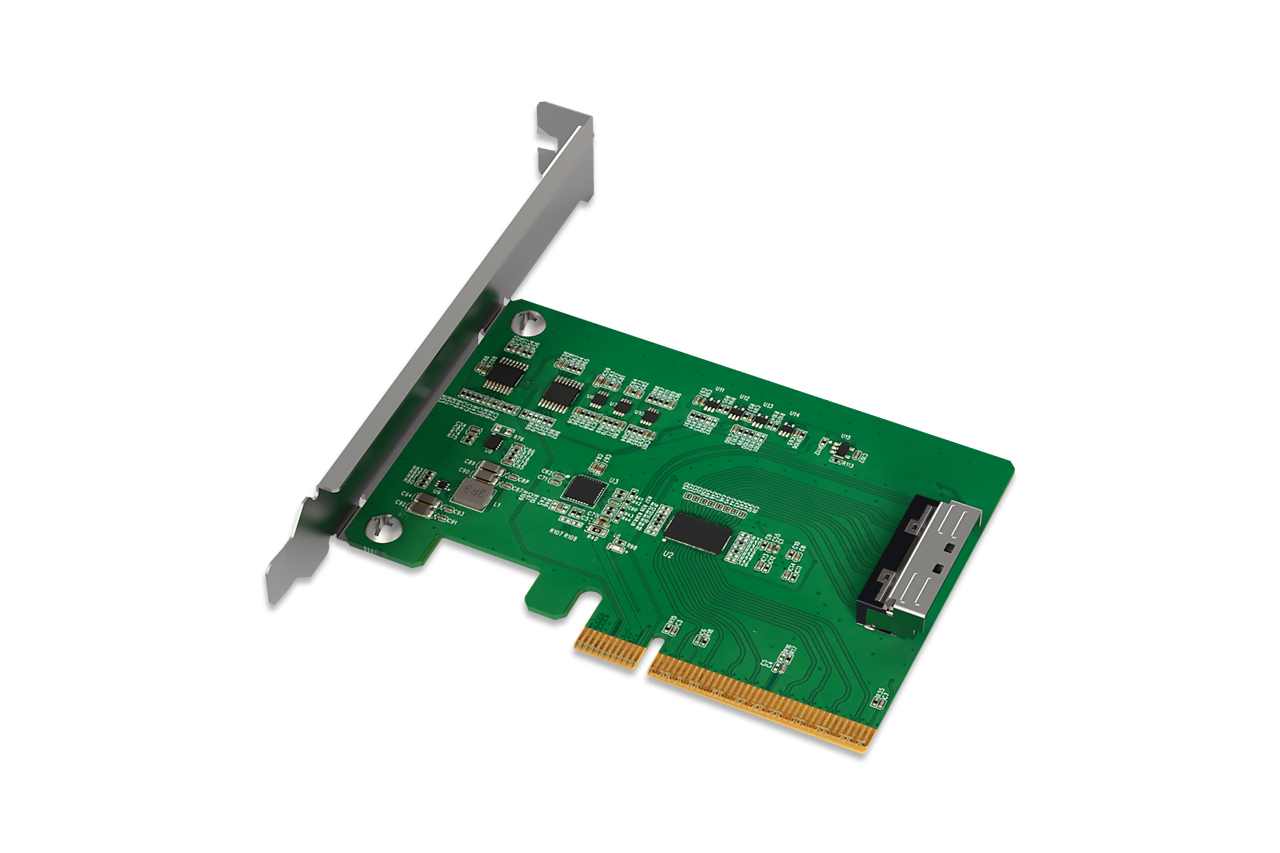

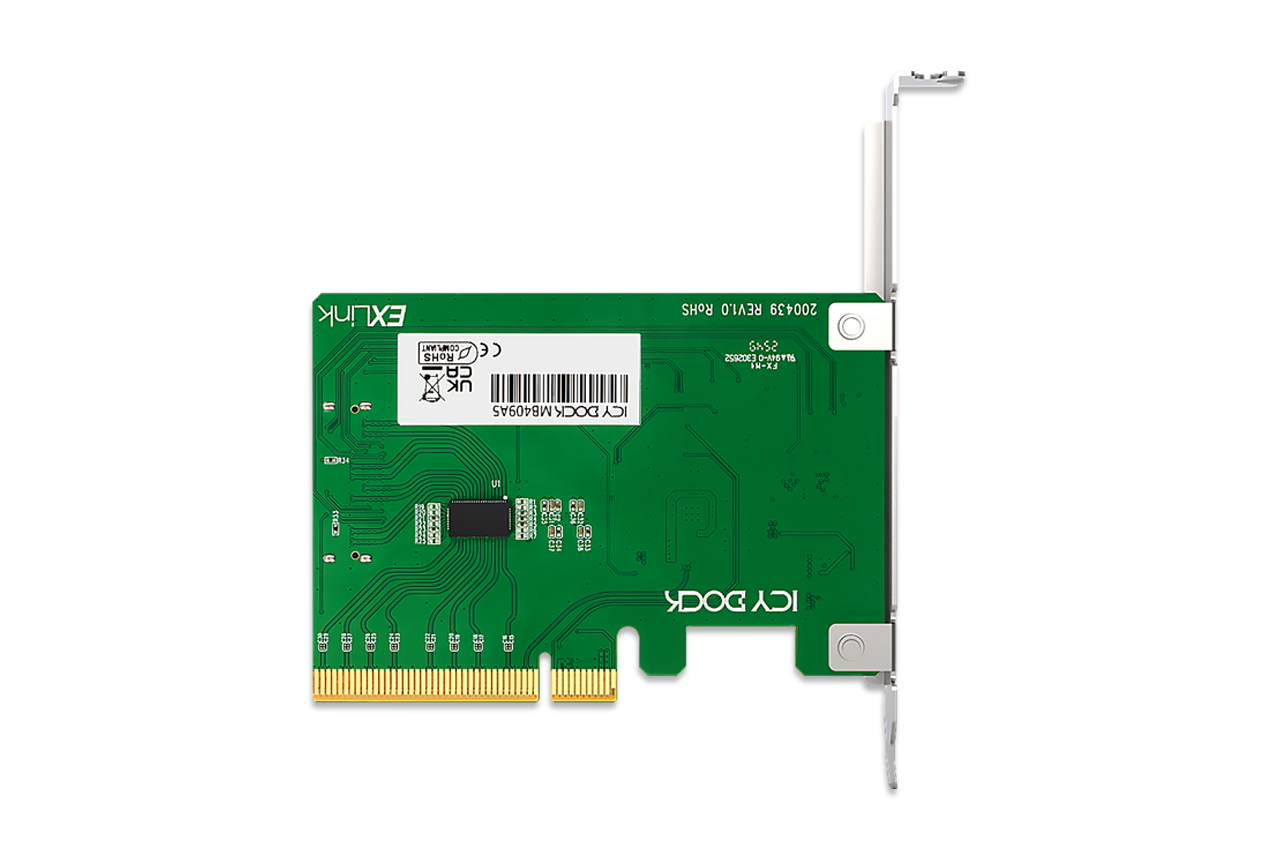

MB409A5_MCIO 8i（SFF-TA-1016）to PCIe 5.0 x8 変換アダプタ（Redriver 搭載）

PCIe Gen5 NVMe 接続を MCIO ベースのストレージへ拡張

EXLink MB409A5 アダプタカードは、レーン分割（Lane Bifurcation）に対応した PCIe Gen5 x8 スロットと次世代 MCIO 8i（SFF-TA-1016）接続をブリッジするために設計されており、高度なストレージ用途において高速 NVMe 信号伝送を実現する最大 256Gbps の総帯域幅を提供します。

PCIe リドライバおよび最適化された信号コンディショニングを統合することで、より長い PCB 配線やケーブル接続が必要なプラットフォームにおいても、システム設計者やインテグレーターが MCIO ベースの NVMe ソリューションをより柔軟に導入できるようにします。
柔軟な PCIe Gen5 アーキテクチャ向け設計

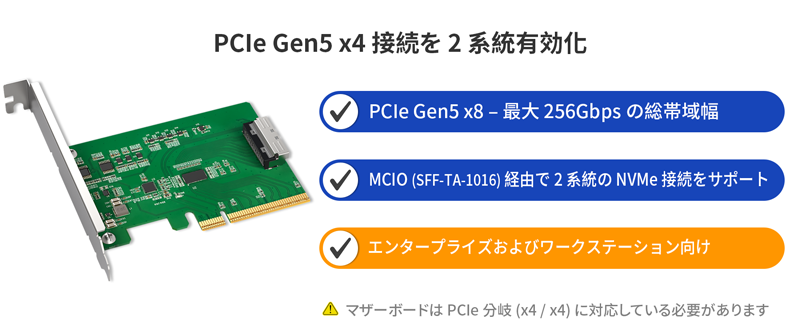

MB409A5 は PCIe 5.0 x8 インターフェースを採用し、レーン分割（x4 / x4）に対応したマザーボードでの使用を前提に設計されています。有効化された場合、PCIe x8 インターフェースは MCIO 接続を介して 2 つの独立した x4 NVMe リンクに分割され、対応ケーブルを使用することで最大 2 台の NVMe SSD をサポートします。

マザーボードが PCIe レーン分割に対応していない場合、1 台の NVMe SSD のみが認識される可能性があります。
高速 NVMe ストレージを簡単に拡張

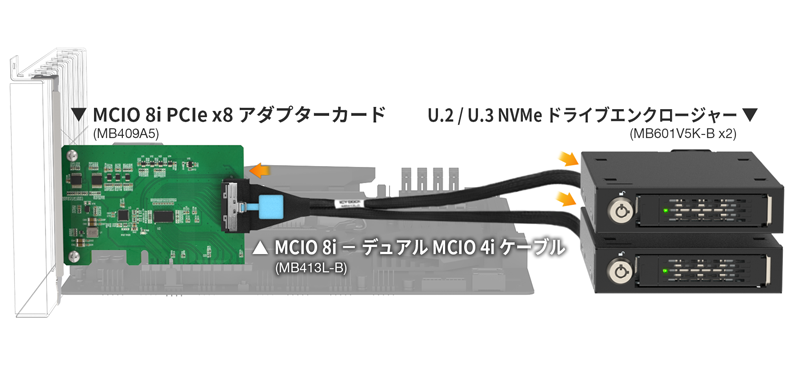

EXLink MB409A5 は、MCIO ベースの接続を活用して PCIe Gen5 NVMe ストレージを拡張する、クリーンかつスケーラブルなアプローチを提供します。*ICY DOCK の ToughArmor MB601V5K-B および MB413L-B MCIO 8i to デュアル MCIO 4i ケーブルと組み合わせることで、単一の PCIe x8 スロットから前面アクセス可能な 2 ベイの U.2 / U.3 PCIe Gen5 NVMe SSD を容易に構成できます。

本構成は専用バックプレーンを必要とせず、高密度 NVMe 展開を簡素化します。信号完全性および PCIe Gen5 性能を維持しつつ、リムーバブル NVMe ストレージを必要とするサーバーおよびワークステーションに最適です。*

*マザーボードは PCIe レーン分割（x4 / x4）に対応している必要があります
内蔵 Redriver により高速信号を安定維持

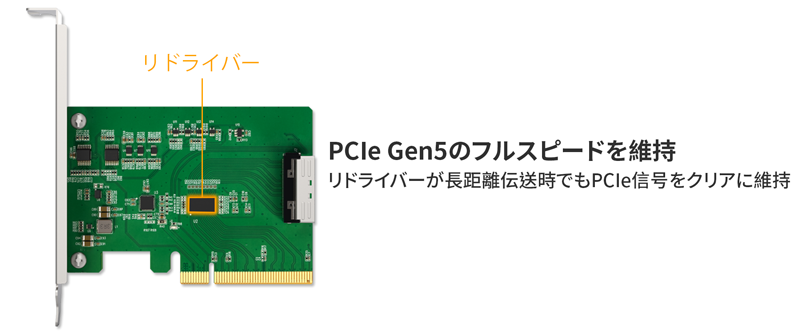

PCIe Gen5 のデータ転送速度が向上するにつれ、信号完全性の重要性はさらに高まっています。特に長い PCB 配線や外部ケーブルを使用する場合、その影響は顕著になります。MB409A5 は PCIe Gen5 リドライバを統合し、信号のイコライゼーションおよび再生を行うことで、4 レーン構成において安定した 32 GT/s の伝送を維持します。

本設計により、直接接続が困難な複雑なシステム構成においても、MCIO ベースの NVMe 接続で PCIe Gen5 のフルパフォーマンスを維持することが可能になります。
PCIe クロックバッファおよびサイドバンド信号管理

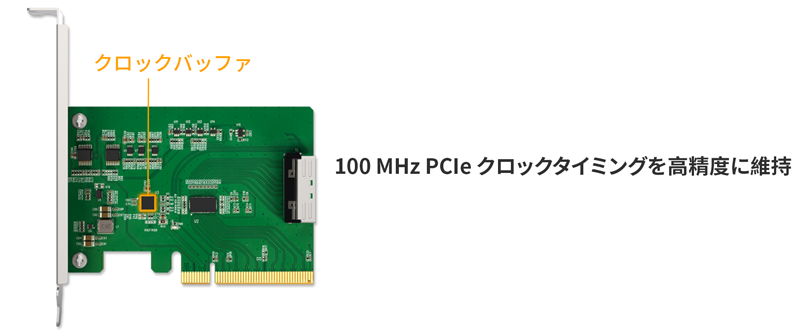

接続されたデバイス間で正確なタイミングを維持するため、MB409A5 は 100MHz PCIe クロックバッファを内蔵し、延長された配線経路においても安定した同期を実現します。

さらに、バッファリングされた PERST#、WAKE#、CLKREQ# 信号により、システムの安定性と応答性が向上し、本アダプタはエンタープライズ向けプラットフォームや連続稼働環境に適しています。
柔軟なプラットフォーム互換性

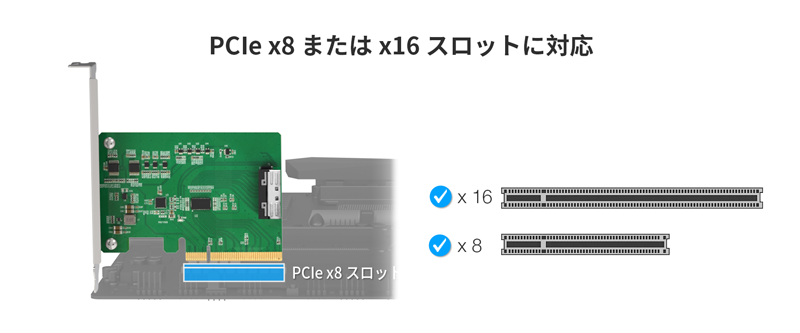

MB409A5 は幅広い PCIe ホスト環境と互換性があります。PCIe Gen2 から Gen5 までのスロットをサポートし、マザーボードの x8 または x16 物理 PCIe スロットに装着可能です。OS の制限がないため、本アダプタはさまざまなハードウェアおよびソフトウェア環境で NVMe 対応プラットフォームを構築するシステムインテグレーター、OEM、ソリューションプロバイダーに最適です。
ICY DOCK セレクションツールで NVMe アップグレードを簡素化

NVMe ストレージ選択ツール — お使いのシステムの NVMe スロットタイプおよび設置要件に基づき、対応するモバイルラック、ケーブル、アダプタを検索できるインタラクティブガイドです。

システムインテグレーターから DIY ユーザーまで幅広く活用でき、理想的なリムーバブル NVMe ストレージ構成を構築する際の手間や不確実性を解消します。

主な特徴

•	PCIe 5.0 x8 インターフェース、最大総帯域幅 256Gbps に対応

•	高速 NVMe 信号伝送用 MCIO 8i（SFF-TA-1016）コネクタ採用

•	PCIe レーン分割（Lane Bifurcation）対応、デュアル x4 NVMe 構成が可能

•	延長配線およびケーブル環境における信号完全性を向上させる PCIe リドライバ内蔵

•	安定したエンタープライズ向けタイミングを実現する 100MHz PCIe クロックバッファ搭載

•	ICY DOCK NVMe モバイルラックおよびケーブルとの互換性を検証済み

•	汎用 PCIe スロット対応：PCIe 2.0 / 3.0 / 4.0 / 5.0

•	フルハイトブラケット、CE / UKCA / RoHS / REACH 規格準拠

•	PCIe Gen5 アーキテクチャを採用するサーバーおよびワークステーション向け

•	2 台の SSD を使用するには、マザーボードの PCIe レーン分割（x4, x4）対応が必要（本アダプタカード自体はレーン分割機能を備えていません）

•	2 年間限定保証

スペック

型番：	MB409A5
対応ドライブタイプ：	NVMe
対応スロット：	マザーボードの x16 PCIe 2.0 / 3.0 / 4.0 / 5.0 スロットに対応
ホストインターフェース：	1 x PCIe x8 コネクタ
エンドポイントインターフェース：	1 x MCIO 8i（SFF-TA-1016）
転送速度：	PCIe 5.0 x8 最大 256Gbps
対応OS：	制限なし

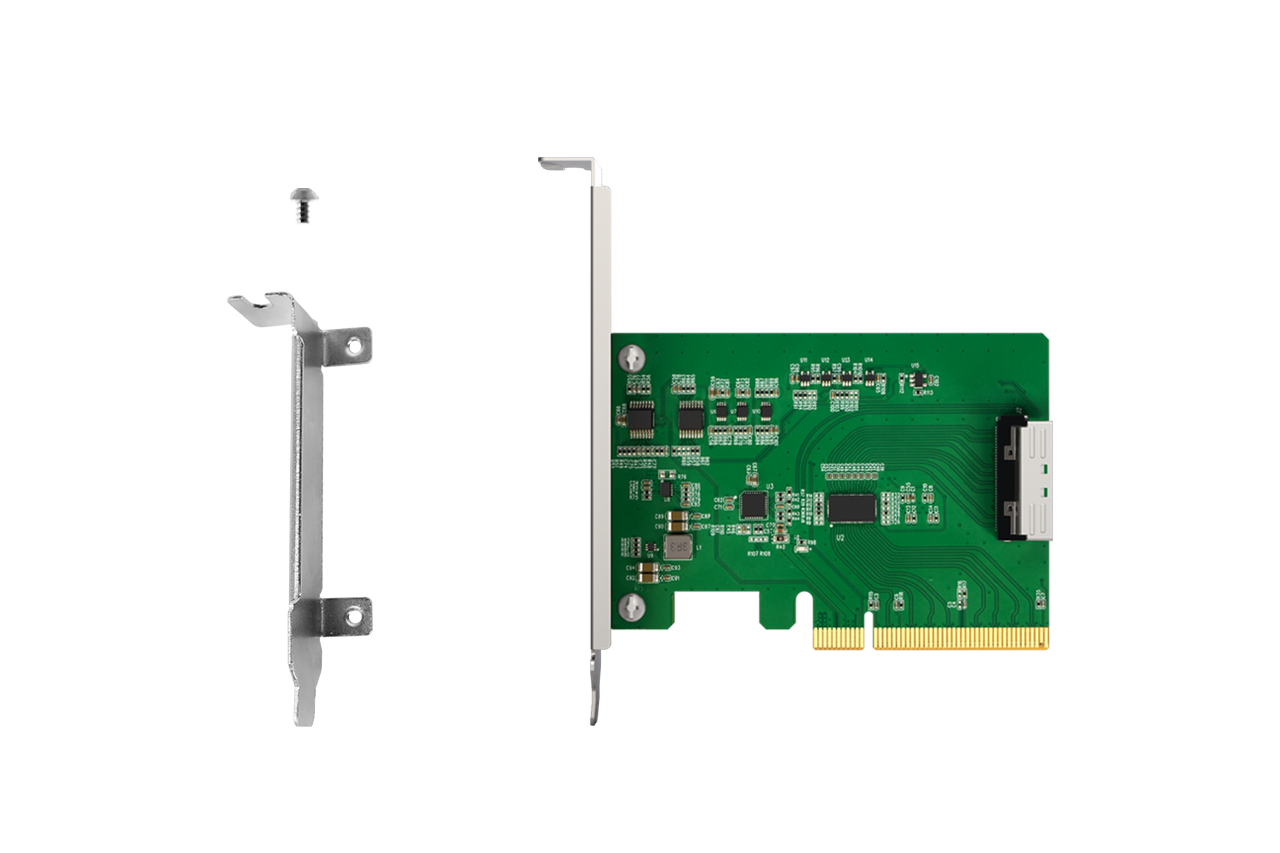

パッケージ内容：	本体、取付用ネジ、ユーザーマニュアル
適合：	CE、UKCA、RoHS、REACH
保証：	2年間限定保証

互換性に関する注意事項

マザーボードまたはシステムレベルで PCIe レーン分割（Bifurcation）対応が必要です
NVMe デバイスのサポートおよびシステム動作はプラットフォーム実装に依存します
MCIO ケーブルおよび NVMe エンクロージャは別売です

FAQ

Q: MB409A5 がマザーボードと互換性があり、搭載した 2 台の NVMe SSD を正しく認識・読み取りできるかを確認するにはどうすればよいですか？

A: 2 台の NVMe SSD を認識・動作させるためには、マザーボードが以下の条件を満たしている必要があります：

マザーボードが PCIe Bifurcation（レーン分割）に対応していること。これは 1 つの PCIe スロットを複数チャネルに分割する機能です。例として、x8 を x4 / x4、または x16 を x4 / x4 / x4 / x4 に分割して 2 台の NVMe SSD をサポートできます（対応仕様はマザーボード設計によります）。
マザーボードと CPU の組み合わせが、M.2 NVMe SSD を含むすべての PCIe デバイスをサポートできる十分な PCIe レーンを提供していること。
MB409A5 を装着する PCIe スロットが十分な PCIe レーンを持ち、正しく Bifurcation 設定されていること。

重要なポイント： PCIe レーン数はマザーボードおよび CPU の仕様、ならびに搭載されている PCIe SSD やその他デバイス数に依存します。そのため、互換リストのみで MB409A5 の互換性を保証することはできません。ご使用システムで利用可能な PCIe レーン数と、空き PCIe スロットが MB409A5 + 2 台の NVMe SSD を完全にサポートできるか、必ずマザーボードメーカーへご確認ください。

メーカーから情報が得られない場合は、以下の手順でご自身で確認できます（Asus、ASRock、AORUS のみ対象）。

Step 1: マザーボード互換リストを開き、モデルを検索します。例として ASUS AMD TUF GAMING B450-PLUS II を使用します。

Step 2: CPU に応じて MB409A5 をサポートする PCIe スロットを確認します。ASUS AMD TUF GAMING B450-PLUS II の場合、AMD Ryzen 1000/2000/3000/5000 シリーズまたは 2000/3000 G-Series CPU では PCIEX16_1 スロットが対応します。一方、AMD Ryzen 4000/5000 G-Series CPU では対応する PCIe スロットはありません。

重要事項：

Intel マザーボードの確認方法も上記 AMD と同様です。
PCIe スロットはレーンを共有しており、位置によって Bifurcation モードが異なります。すべての空き PCIe スロットが MB409A5 をサポートできるとは限りません。GPU、RAID、HBA カードを装着済みの場合は、残りスロットの対応状況を確認してください。
CMOS バッテリーが劣化すると、停電や再起動後に BIOS 設定が初期化される場合があります。Bifurcation 設定が解除されると単一レーン（x16 または x8）に戻り、SSD が 1 台のみ認識される可能性があります。安定運用のため、CMOS バッテリーの定期点検・交換を推奨します。
