ToughArmor MB998V4P-B 対応可能なオプション認証項目 | |
TAA | 貿易協定法(Trade Agreements Act)準拠 |
UL | 安全規格認証 |
UL94 | プラスチック材料の難燃性試験 |
FCC | 米国連邦通信委員会(FCC)適合認証 |
Wide Temperature | 耐温度試験 – MIL-STD-810H Method 501.7 & 502.7 |

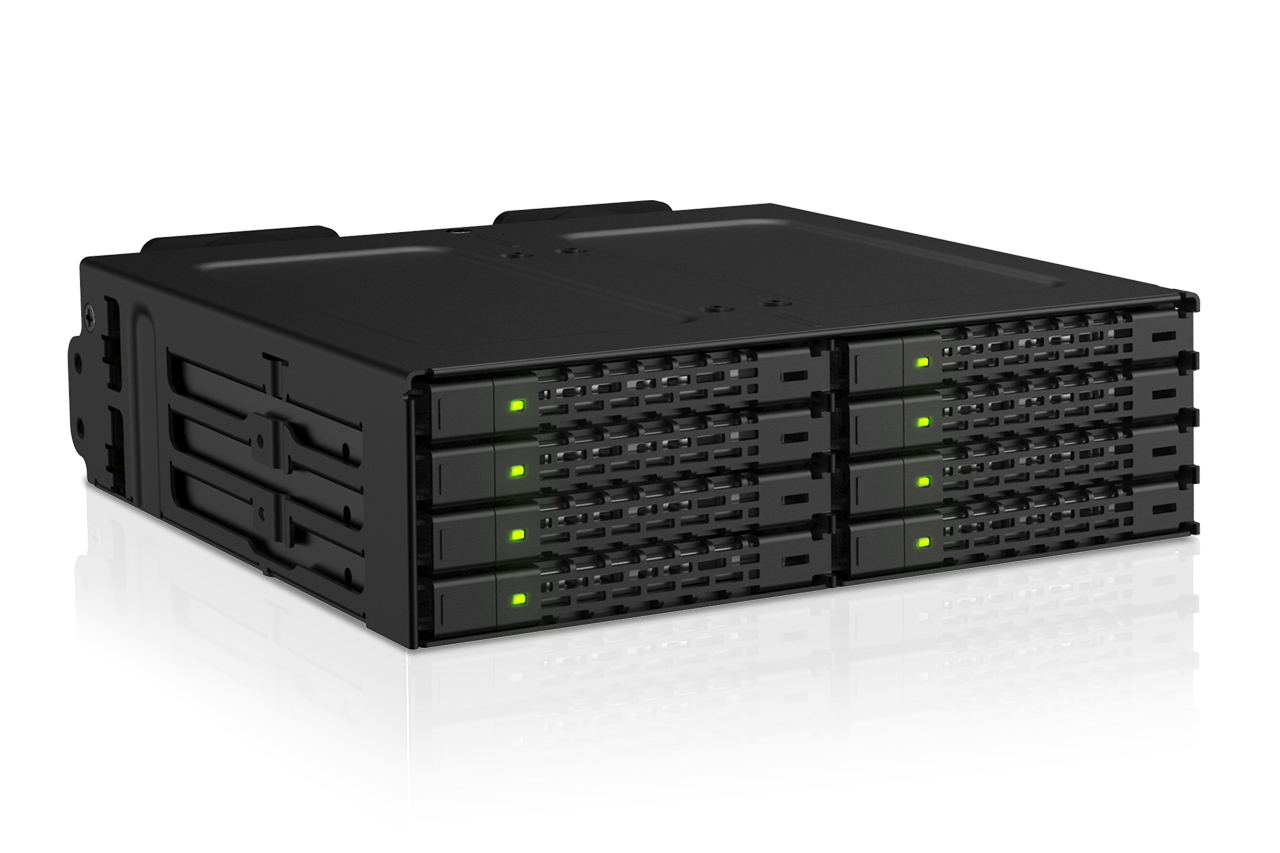

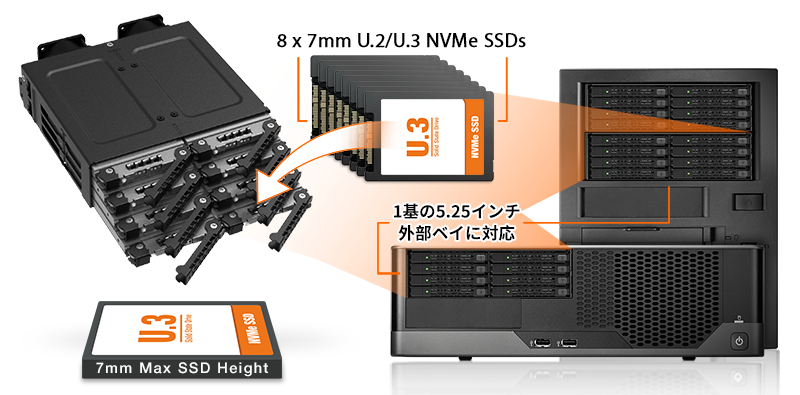

• | 単一の外部 5.25 インチベイに 8 台の 7mm U.2/U.3 NVMe SSD を搭載可能 |
• | 各ドライブは PCIe 4.0 x4 接続をサポートし、最大 64Gbps(ホスト環境による)に対応 |
• | Tri-mode HBA/RAID カード(NVMe モード専用)に対応 |

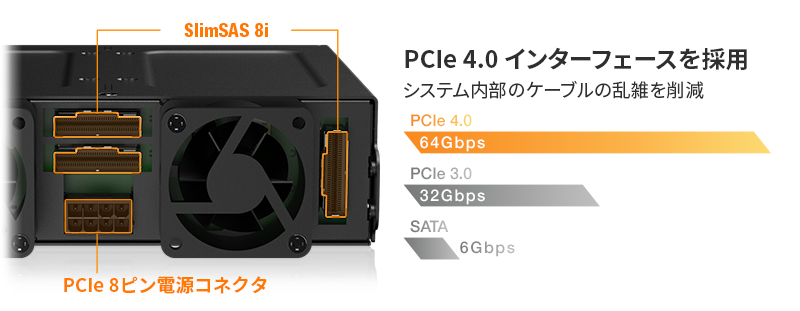

• | 4 基の SlimSAS 8i(SFF-8654)ホストコネクタを装備(1 コネクタにつき 2 ドライブ対応) |

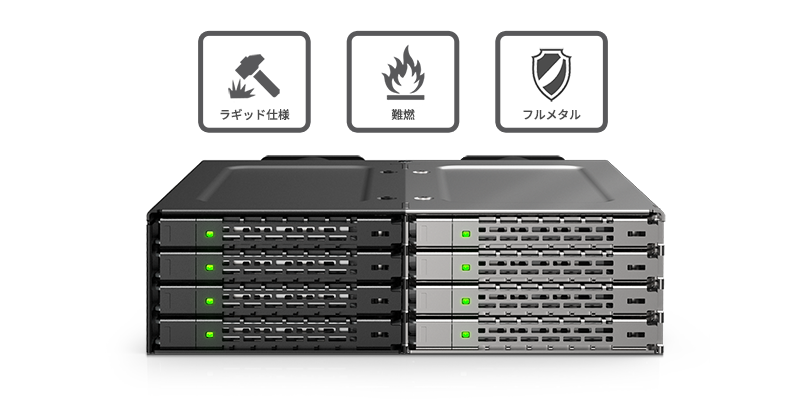

• | オールメタル構造で高い耐久性と優れた放熱性能を実現 |

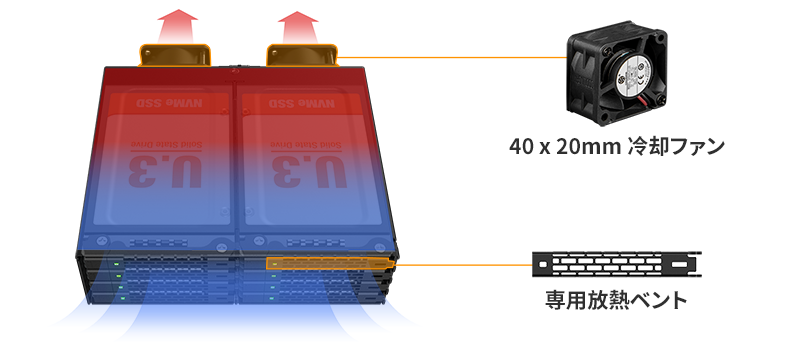

• | デュアル 40×40×20mm ファンによる最適化されたエアフロー設計 |
• | 前面に各ドライブ用の電源・アクセス LED インジケーターを装備 |
• | 1 つの PCIe 8 ピン電源入力で 8 台の SSD に電力供給 |

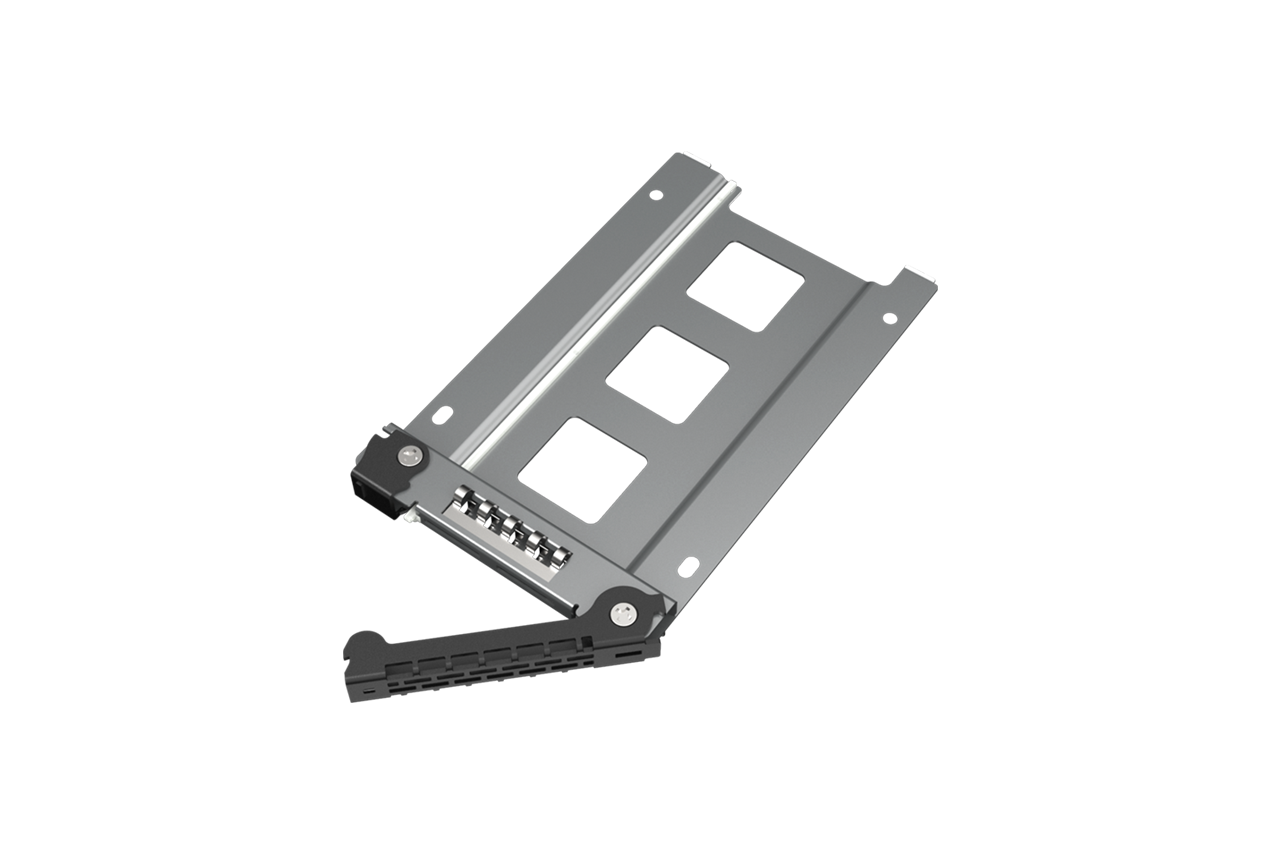

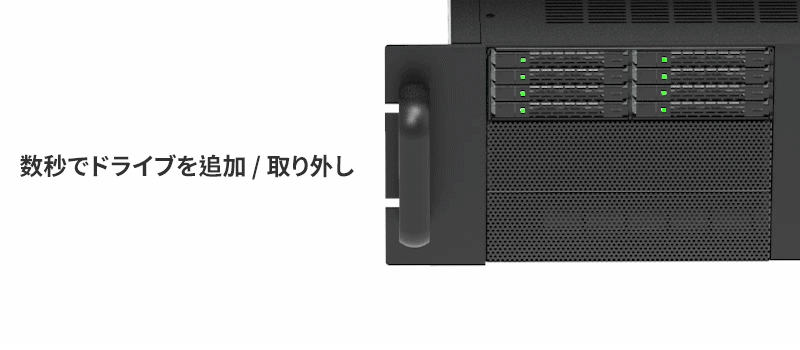

• | リムーバブルドライブトレイ設計で迅速なメンテナンスが可能 |

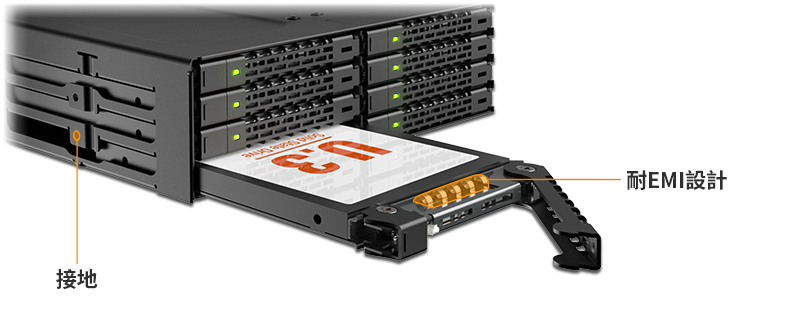

• | EMI グラウンディング設計により PCIe 4.0 高速信号の整合性を確保 |
• | 製品欠陥に対して業界をリードする 5 年間の限定保証付き |

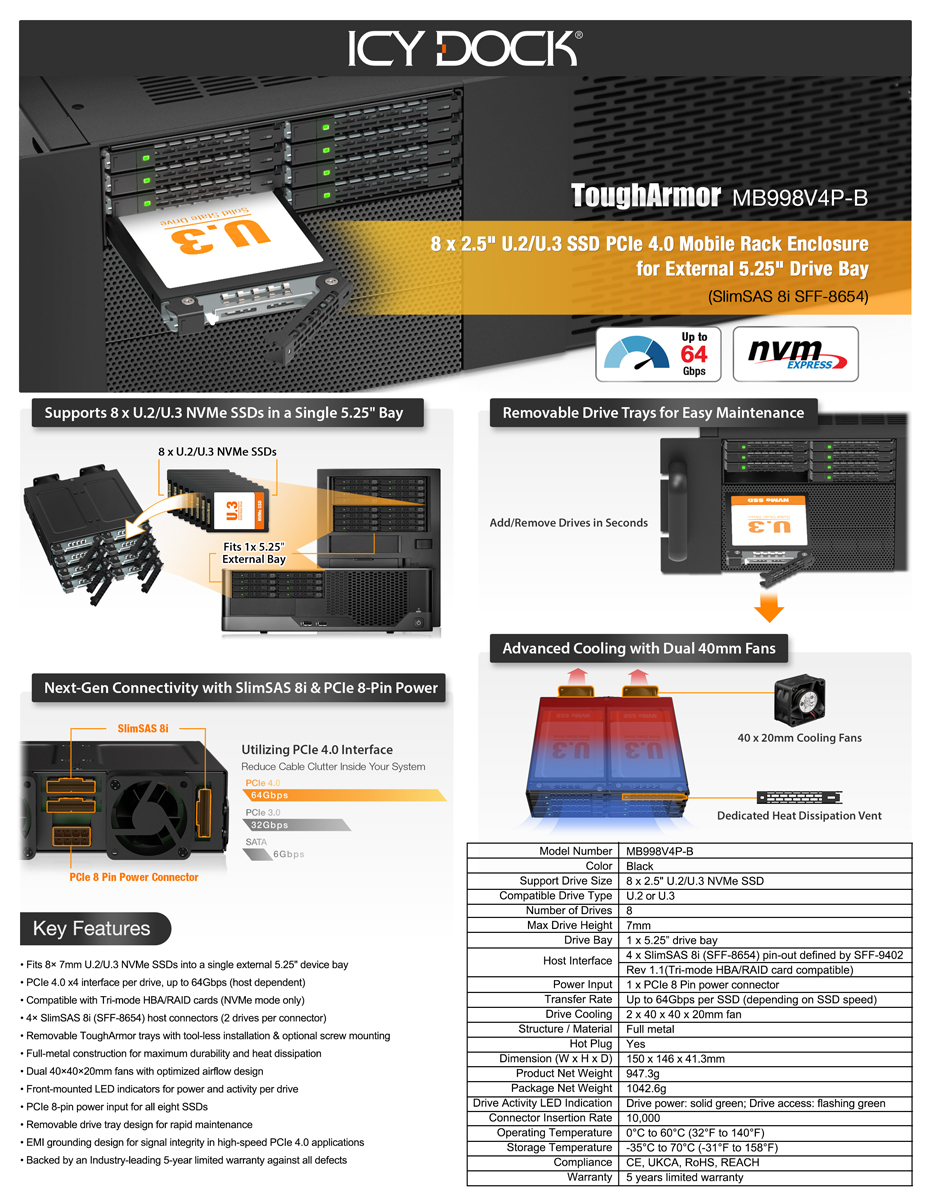

型番: | MB998V4P-B |
カラー: | ブラック |
対応ドライブサイズ: | 8 x 2.5" U.2/U.3 NVMe SSD |
対応ドライブタイプ: | U.2 または U.3 |
ドライブ数: | 8 |
最大ドライブ厚さ: | 7mm |
搭載ベイ: | 1 x 5.25" デバイスベイ |
ホストインターフェース: | 4 x SlimSAS 8i (SFF-8654)、SFF-9402 Rev 1.1 定義ピン配置(Tri-mode HBA/RAID カード対応) |
電源入力: | 1 x PCIe 8ピン電源コネクタ |
転送速度: | SSD ごとに最大 64Gbps(SSD 性能による) |
対応 SSD 容量: | 制限なし |
ドライブ冷却: | 2 x 40 x 40 x 20mm ファン |
構造 / 材質: | オールメタル構造 |
ホットスワップ対応: | 対応 |
製品寸法 (D x W x H): | 150 x 146 x 41.3mm |
製品重量: | 947.3g |
梱包重量: | 1042.6g |
ドライブ LED 表示: | 電源:緑点灯 / アクセス:緑点滅 |

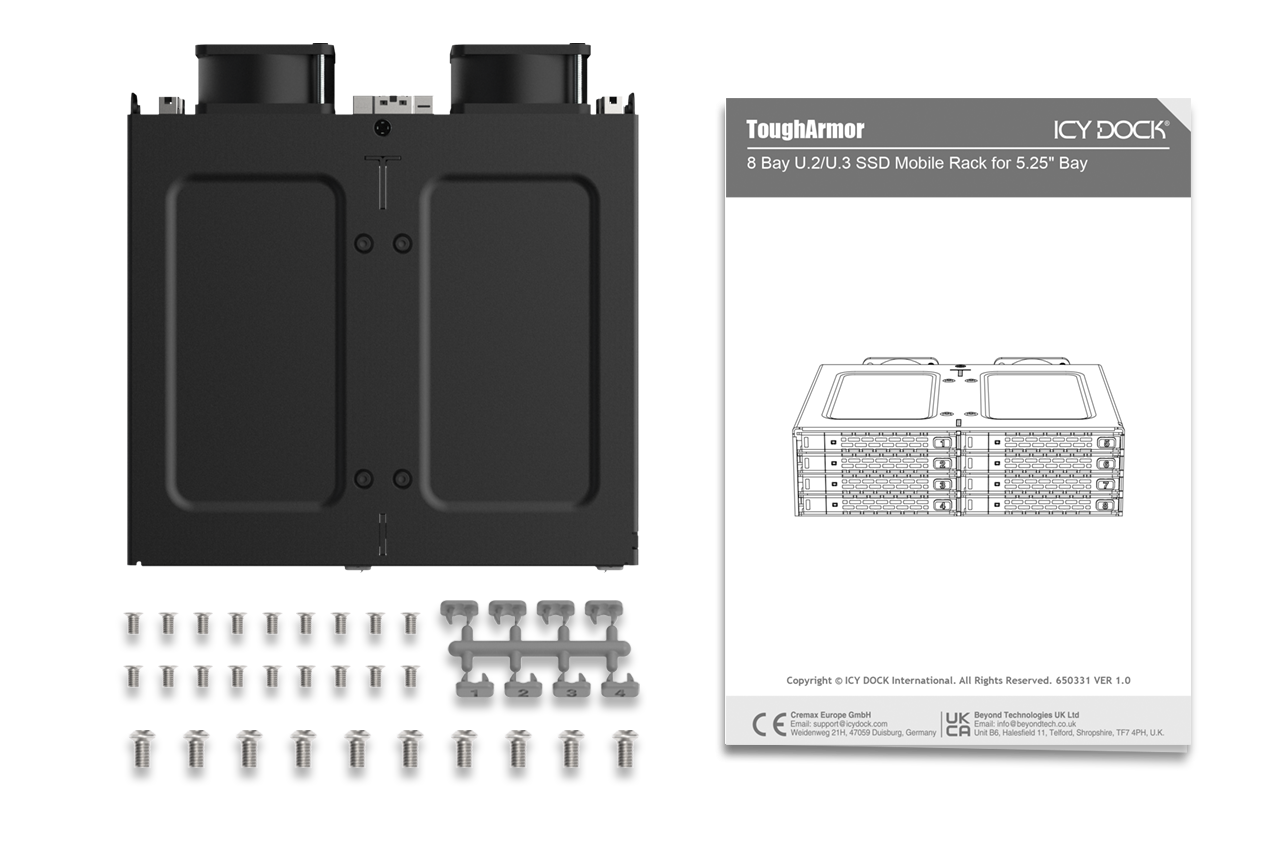

パッケージ内容: | デバイス本体、ユーザーマニュアル、ネジおよび ID プラグ |
コネクタ寿命: | 10,000 回 |
湿度: | 5%~65% RH |
動作温度: | 0°C~60°C (32°F~140°F) |
保存温度: | -35°C~70°C (-31°F~158°F) |
適合規格: | CE、UKCA、RoHS、REACH |
保証: | 5 年間限定保証 |

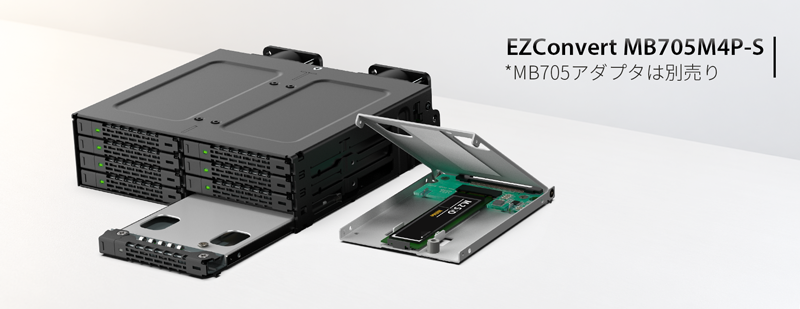

対応トレイ (Caddy):
関連製品:
ToughArmor シリーズラインアップ:
クイックリンク:
Q: MB998V4P-B に対応する拡張カードを教えてください。

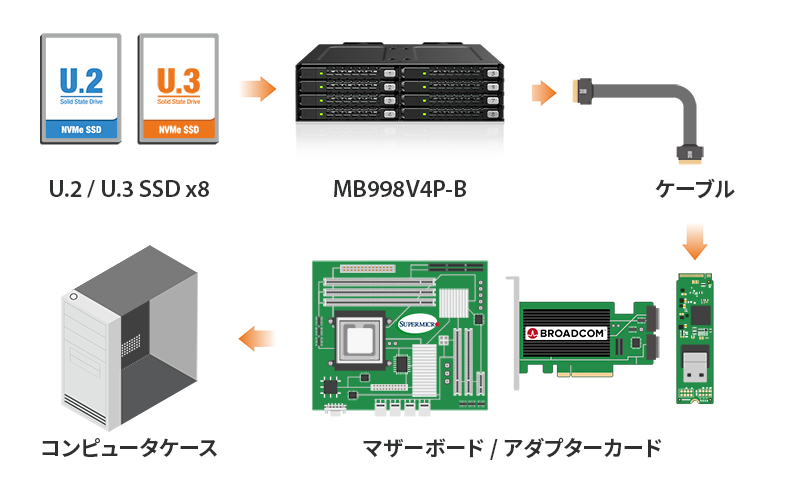

A: MB998V4P-B と互換性を確保するため、使用している拡張カードまたはマザーボードの BIOS/UEFI が PCIe x16 または x8 スロットで PCIe 分岐 (Bifurcation) をサポートしていることを確認してください。また、BIOS/UEFI 設定で PCIe 分割を x16 スロットの場合は x4、x4、x4、x4、x8 スロットの場合は x4、x4 に設定します。
下のアイコンをクリックすると、PCIe 分岐モードに対応するマザーボードおよび拡張カードの互換性リストを確認できます。最良の互換性を得るため、マザーボードまたはカードメーカーが推奨・提供するケーブルの使用をお勧めします。
現在、主要な拡張カードおよびマザーボードメーカーと協力し、NVMe エンクロージャの認証を進めています。互換性のあるアクセサリは随時更新されます。
互換性のある拡張カード、ケーブル、またはマザーボードを報告したい場合、またはリストにない製品の互換性を確認したい場合は、こちらをクリックしてご連絡ください。
Q: 製品マニュアルに従ってハードドライブとデバイスを取り付けましたが、システムがドライブを認識しません。どのように対処すればよいですか?
A: まず、ハードウェアの互換性を確認し、ドライブ、エンクロージャ、ケーブル、ホストインターフェースが互換していることを確認してください。 ドライブを直接ホストに接続してシステムが検出するか確認します。検出されない場合は、エンクロージャの問題ではない可能性があります。別のドライブ、ケーブル、またはシステムでテストしてみてください。それでも認識されない場合、以下の要因が考えられます。
• | システムの PCIe レーン不足:マザーボードや拡張カードに接続する際、使用可能な PCIe レーン数には限りがあります。CPU およびチップセットが提供するレーン数とその割り当て方法を理解する必要があります。設定が不適切な場合、転送速度の低下、不安定な接続、またはドライブが検出されないことがあります。 |
• | 非対応のインターフェースプロトコル:マザーボードまたはカード上の Mini-SAS HD、OCuLink、または SlimSAS ポートが NVMe をサポートしているか確認してください。 |
• | ピン配置標準の不一致:エンクロージャを Mini-SAS HD、OCuLink、または SlimSAS ポートに接続する前に、同じピン配置(Legacy または SFF-9402 1.1)を採用しているか確認してください。製品ページの仕様表で当製品のピンアウト標準を確認できます。 |
• | ケーブルが長すぎる:最適な性能を維持するため、50cm 以下のケーブルを使用してください。長すぎるケーブルは信号損失を引き起こし、転送速度の低下、不安定な接続、またはドライブの検出失敗を招くことがあります。デバイスとホストの両方で同一規格のコネクタを使用することを推奨します。 |
Q: 電源が入った状態で NVMe ドライブを再挿入しましたが、システムが認識しません。
A: システムがホットスワップ機能をサポートしている場合、電源が入ったままドライブを抜き差しする際には、OS 上で手動でハードウェアの再スキャンを行う必要があります。
手動スキャン後も認識しない場合は、システムが NVMe ホットスワップをサポートしていない可能性があります。マザーボードまたは拡張カードのメーカーにお問い合わせください。
Windows 11 / Windows 10 / Windows 8-タスクバーの検索ボックスに「デバイス マネージャー」と入力し、メニューから選択して「ディスク ドライブ」を右クリックし、「ハードウェア変更のスキャン」を選択します。
Windows 7-デスクトップ上の「コンピューター」アイコンを右クリックし、「プロパティ」→「デバイス マネージャー」を開き、「ディスク ドライブ」を右クリックして「ハードウェア変更のスキャン」を選択します。
Q: 付属の取り付けネジが短くて装置を固定できません。どうすればよいですか?
A: PC ケースの金属板が厚い場合、付属のネジ(M3*2.5L)では装置を完全に固定できないことがあります。長いネジ(M3*4L)を使用するか、交換用ネジをご希望の場合は sales@seijinshoji.co.jp までご連絡ください。
Q: 装置に取り付けられた冷却ファンを交換できますか?交換すると保証は無効になりますか?
A: 本製品に使用されている冷却ファンは、ドライブエンクロージャとの互換性と安定動作を確保するため、厳密にテストされています。また、一部のモデルではファン速度制御にも対応しています。そのため、最適なパフォーマンスを得るには純正ファンの使用を推奨します。 ただし、純正ファンがすべての用途に適しているとは限らないため、サードパーティ製ファンの使用でも保証は有効です。ただし、サードパーティ製ファンが原因で電気的損傷が発生した場合、保証は無効となります。
Q: サードパーティ製の冷却ファンを購入する前に、どの仕様を確認すればよいですか?
A:以下は、MB998V4P-B に適合する冷却ファンの仕様および互換モデルの情報です。
ファンサイズ (長さ×幅×高さ) | 40 x 40 x 10mm | 40 x 40 x 20mm |
コネクタタイプ | 3 Pin Wafer | |
定格電圧 (VDC) | 12V DC | |
定格電流 (A) | < 0.12A (127mA) | |
ネジ仕様 | プラス皿ネジ - M3 x 15mm - スチール (付属なし) |
プラス皿ネジ - M3 x 25mm - スチール (純正ファン付属) |
互換性のあるファンモデル
(テスト未実施・自己責任でご使用ください)
