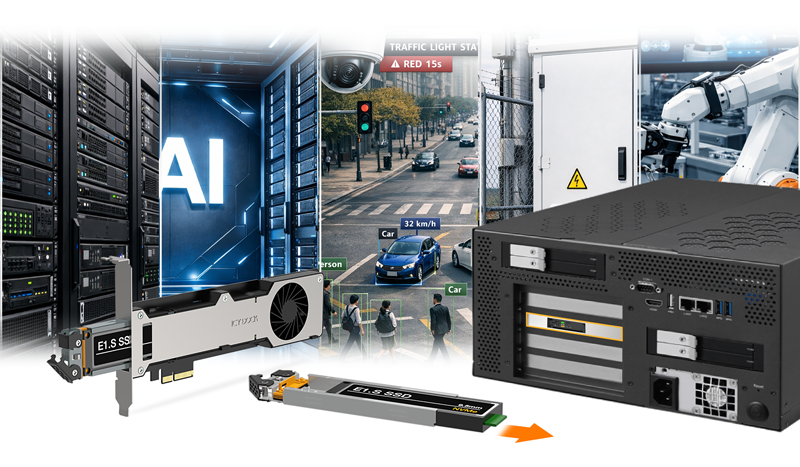

E1.S（EDSFF）SSDは、高密度化、保守性、そしてPCIe Gen5性能を重視する最新プラットフォームにおいて、採用が進んでいます。MB221E5P-Bは、以下のような用途に適しています。

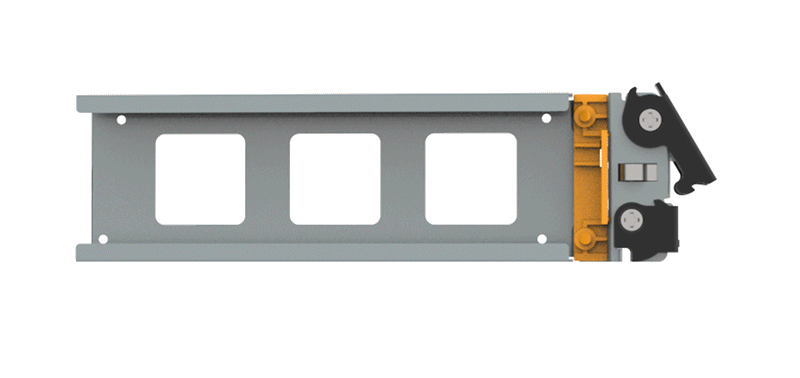

| • | スクリューレスで簡易取り付け、9.5mm厚の E1.S NVMe SSD 1台対応 |

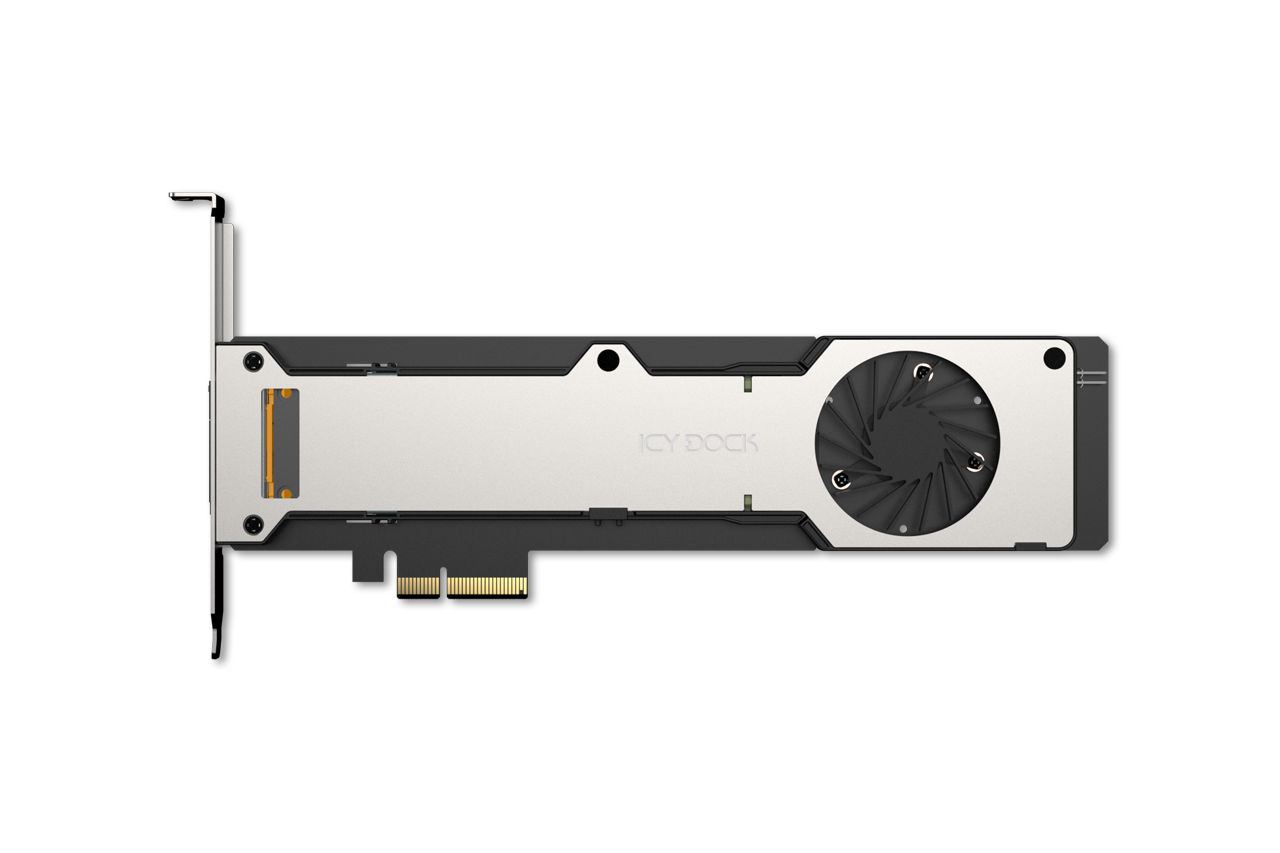

| • | シングルスロット、ハーフハイト、3/4レングスの PCIe カード仕様に適合 |
| • | PCIe 5.0 x4 インターフェースを採用し、SSD 1台あたり最大 128Gbps の高速転送に対応 |
| • | PCIe 5.0 x4 / x8 / x16 スロットに対応 |

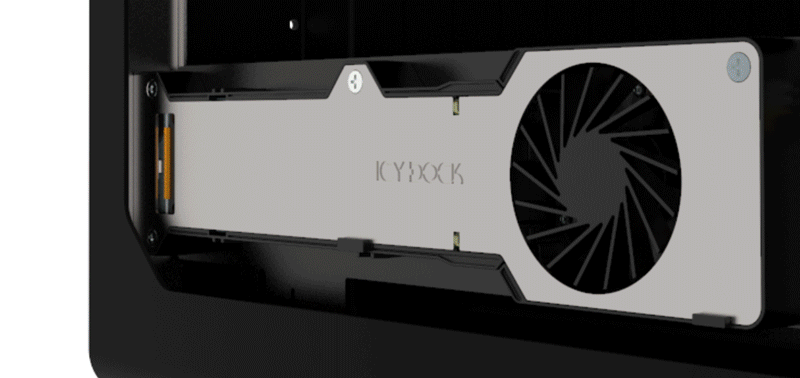

| • | 50mm フレームレスファンを内蔵し、アクティブ冷却に対応 |
| • | 密閉型エアフローチャンバー設計により、冷却効率を最大化 |

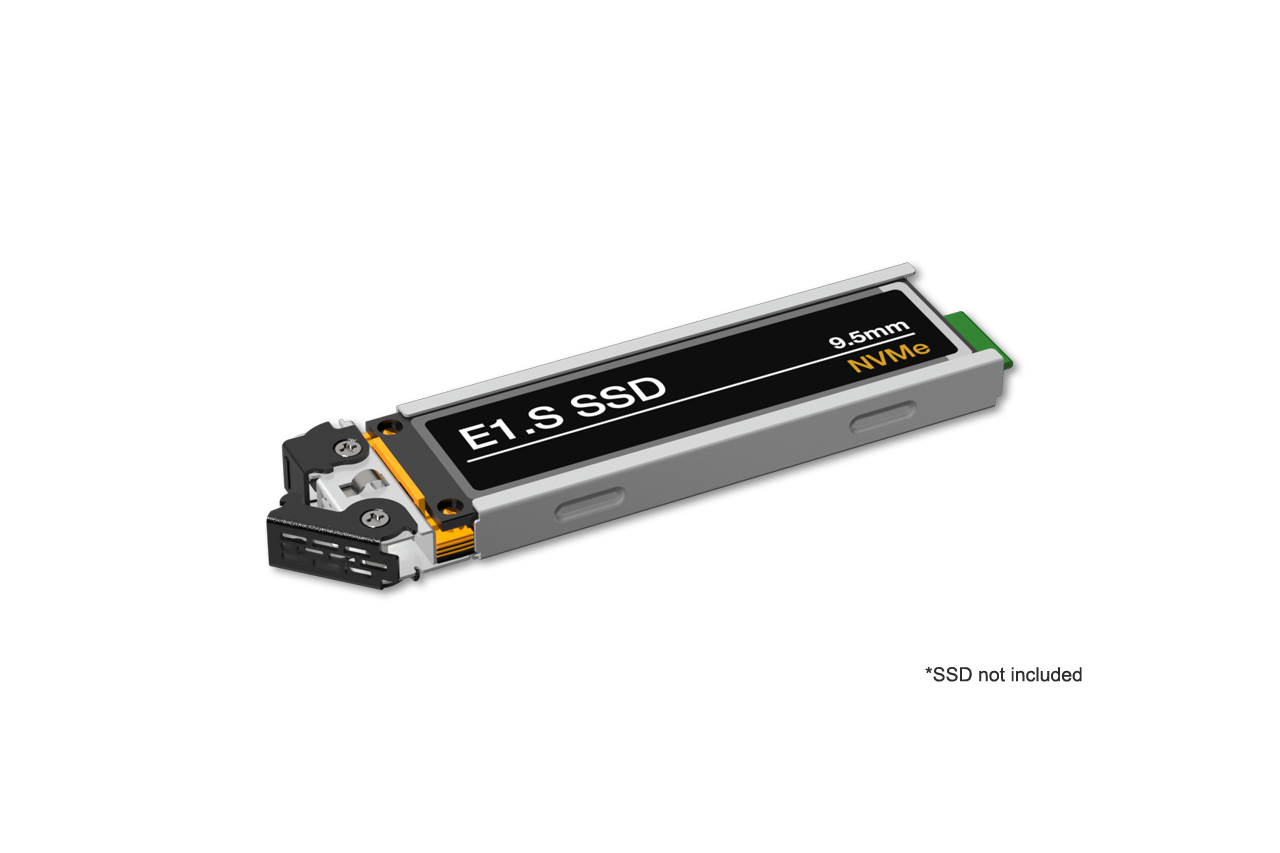

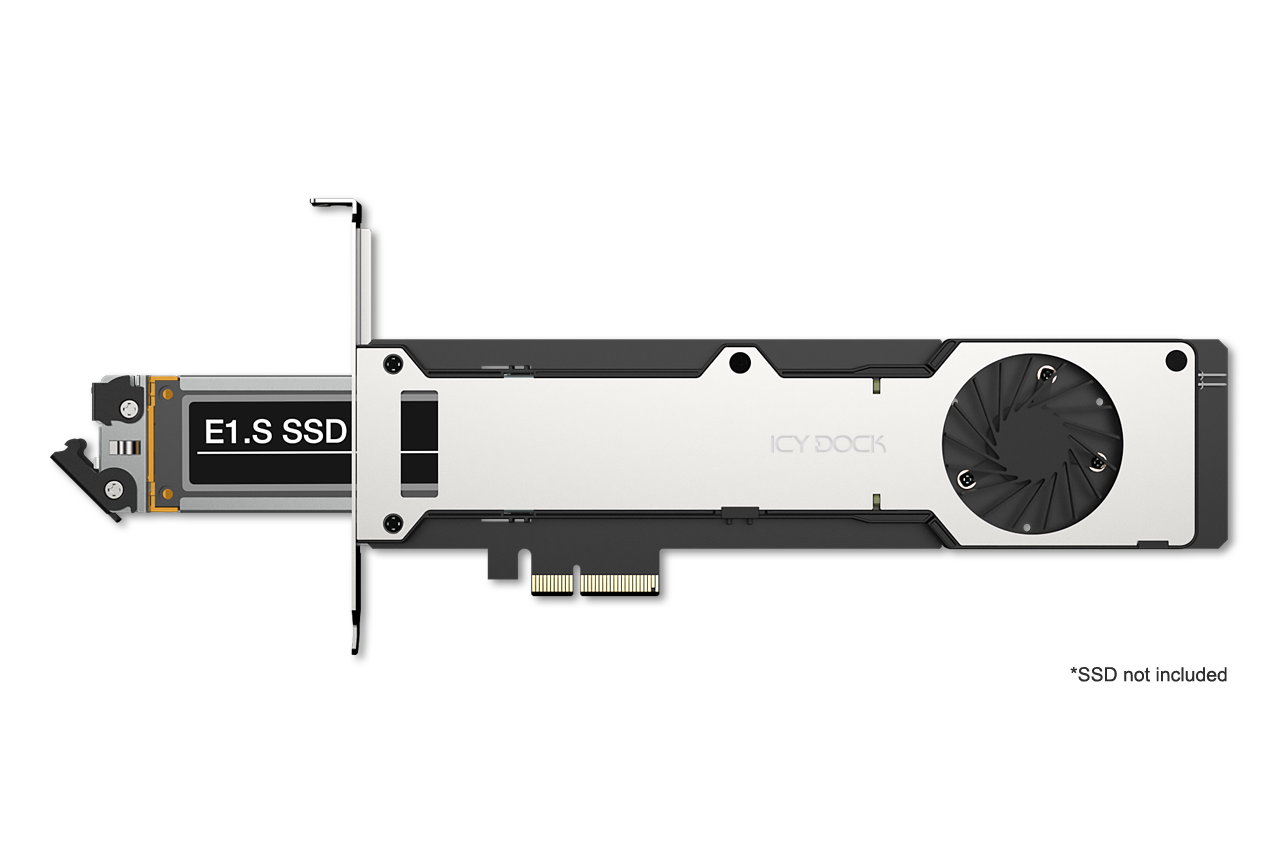

| • | リムーバブル式 SSD トレイを採用し、メンテナンスや交換作業を迅速化 |
| • | EMI グラウンディング機能により、ストレージデバイスを電気的損傷から保護 |
| • | Active Power Technology（APT）により、ドライブ搭載時のみ LED とファンが作動 |
| • | 1 年間センドバック保証を提供し、あらゆる製品不良に対応 |
| • | 専門トレーニングを受けた技術サポート担当者による無償サポートを提供 |

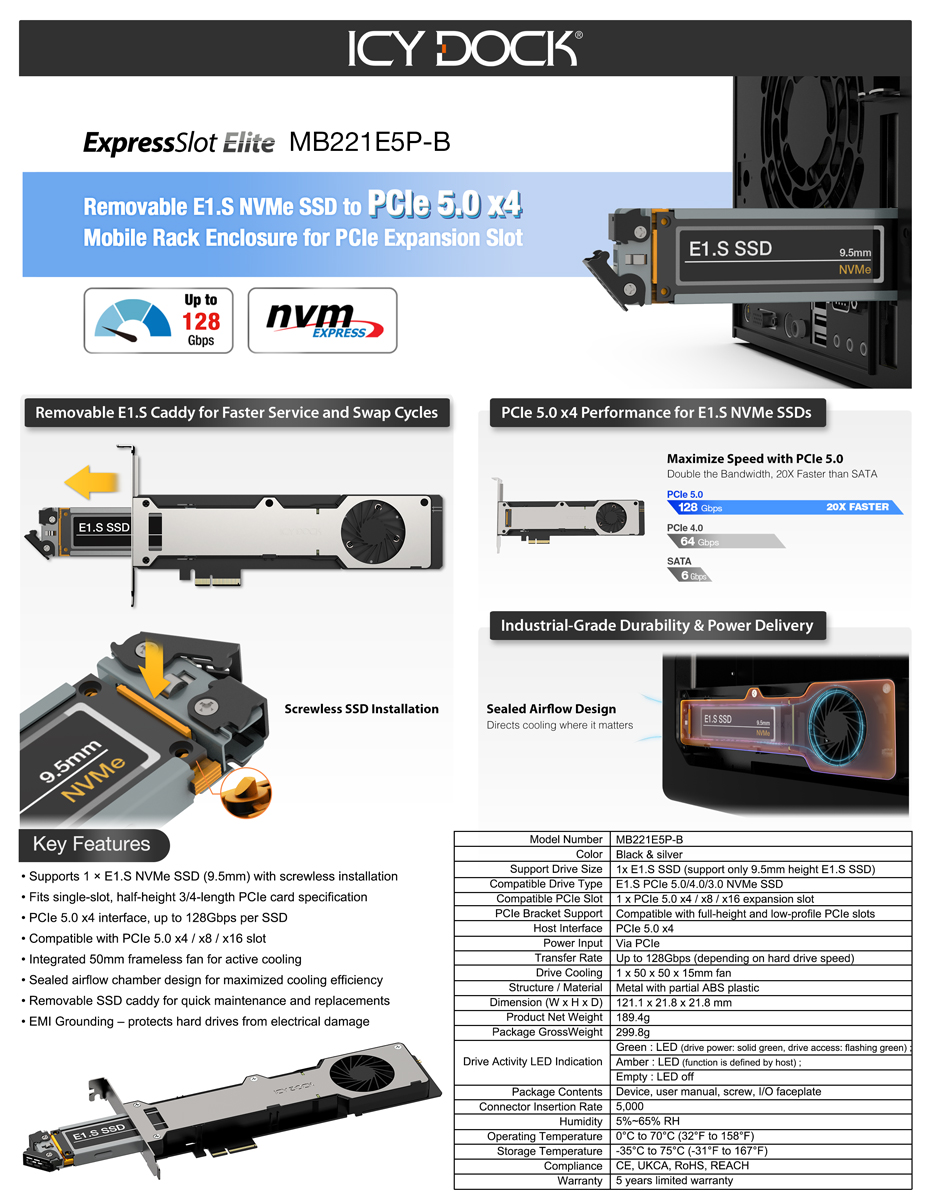

| 型番： | MB221E5P-B |
| カラー： | ブラック & シルバー |
| 対応ドライブサイズ： | E1.S SSD 1台（9.5mm 高さの E1.S SSD のみ対応） |
| 対応ドライブタイプ： | E1.S PCIe 5.0/4.0/3.0 NVMe SSD |
| 対応ドライブ数： | 1 |
| 対応スロット： | PCIe 5.0 x4 / x8 / x16 拡張スロット × 1 |
| PCIe ブラケット対応： | フルハイトおよびロープロファイル PCIe スロットに対応 |
| 付属ブラケット： | フルハイトブラケットおよびロープロファイルブラケット |
| ホストインターフェース： | PCIe 5.0 x4 |
| 電源入力： | PCIe 経由 |
| 転送速度： | 最大 128Gbps（SSD の速度に依存） |
| 対応容量： | 制限なし |
| 冷却機構： | 50 x 50 x 15mm ファン × 1 |
| 筐体材質： | メタル、一部 ABS 樹脂 |
| 製品寸法 (W x H x D)： | 121.1 x 21.8 x 21.8 mm |
| 製品重量： | 189.4g |
| パッケージ重量： | 299.8g |

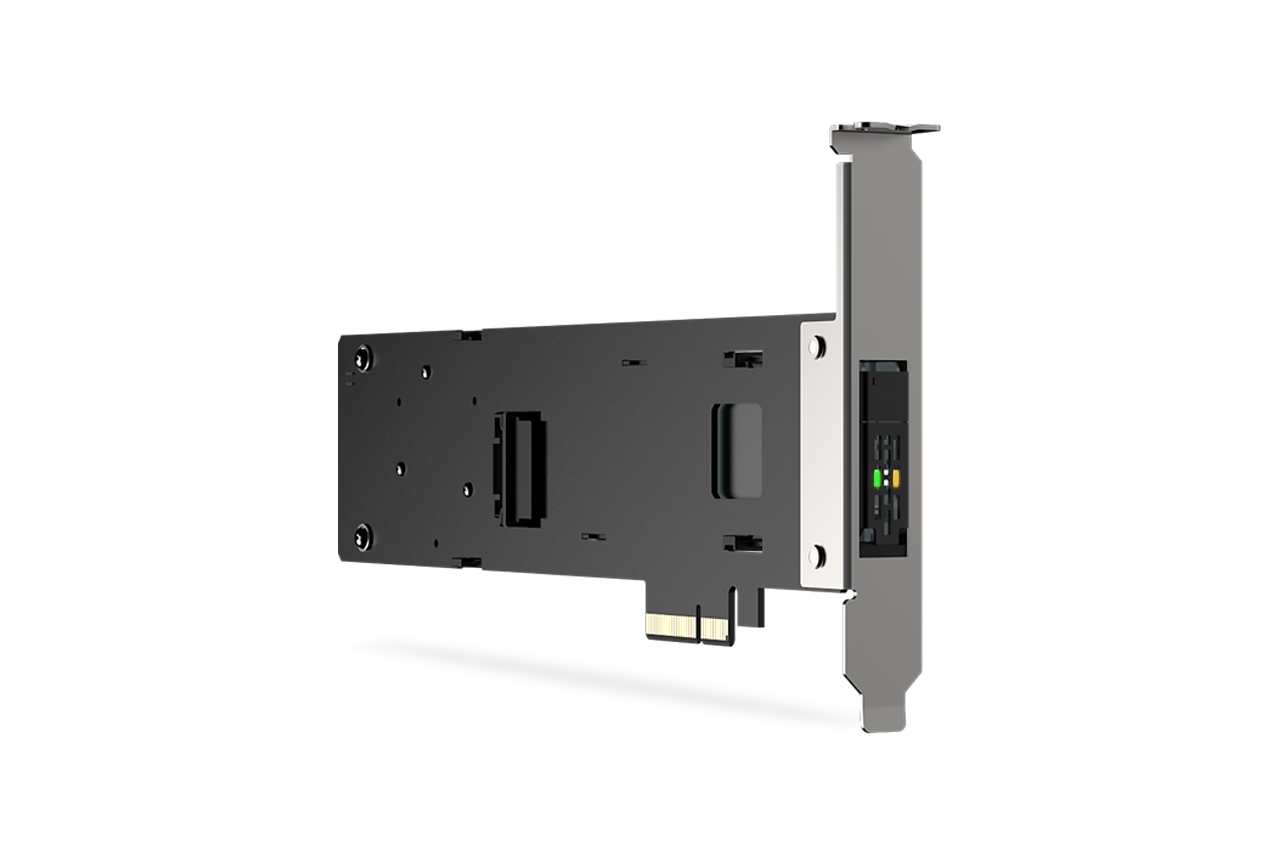

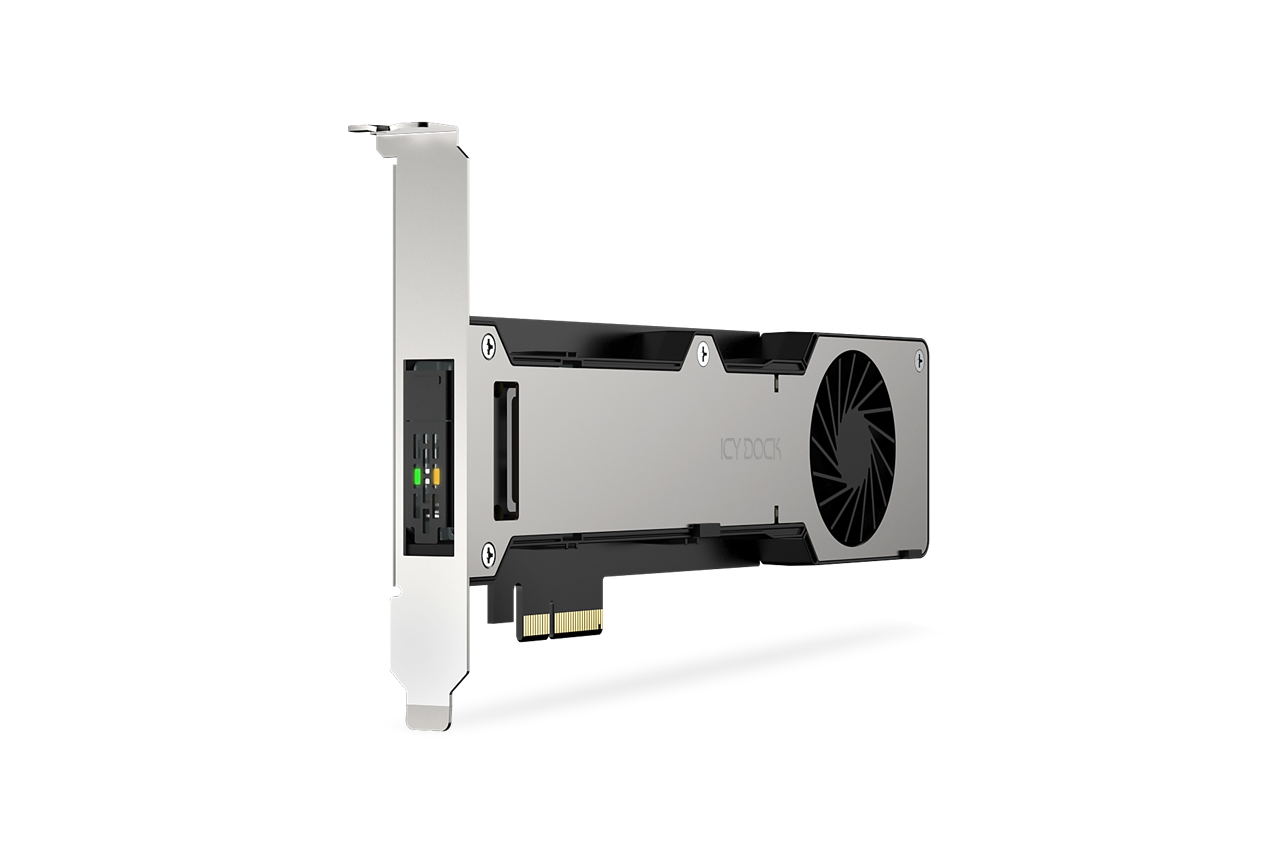

| LEDインジケーター： | グリーン：LED（電源：グリーン点灯、稼動：グリーン点滅） オレンジ：LED（機能はホストにより定義） 空きスロット：LED 消灯 |
| 動作電圧： | 12V, 3.3V |
| 消費電力（SSD を除く）： | 3W |
| パッケージの内容： | 本体、ユーザーマニュアル、ネジ、I/O フェイスプレート |
| 抜き差し耐久： | 5,000回 |
| 湿度範囲： | 5%～65% RH |
| 動作温度： | 0°C ～ 70°C（32°F ～ 158°F） |
| 保管温度： | -35°C ～ 75°C（-31°F ～ 167°F） |
| 認証： | CE, UKCA, RoHS, REACH |
| 保証： | 1 年 |
対応ドライブトレイ：
関連製品：
関連製品シリーズ：
クイックリンク：
Q: 新しい NVMe SSD を PCIe リムーバブルアダプター経由で接続した際に、性能低下や動作のばらつきが発生するのはなぜですか？
A: NVMe SSD のような高速 PCIe デバイスが正常に動作するためには、正確かつ安定した信号品質が必要です。NVMe SSD を PCIe リムーバブルアダプター経由で接続し、そのアダプターを CPU 直結の PCIe スロットのうち CPU から離れた位置に装着した場合、マザーボード上の配線距離が長くなることで、信号劣化のリスクが高まる可能性があります。この信号劣化により、NVMe SSD の性能低下、不安定な動作、または動作のばらつきが発生する場合があります。
最適なパフォーマンスを確保するため、PCIe リムーバブルアダプターは、可能な限り CPU に最も近い PCIe スロットへ取り付けることを強く推奨します。これにより、信号伝送距離を最小限に抑え、信号劣化の可能性を大幅に低減し、安定した一貫性のある動作および期待される転送速度を確保できます。
Q: ICY DOCK リムーバブルケースに取り付けた E1.S SSD がシステムで認識されません。どうすればよいですか？
A: マザーボードおよびオペレーティングシステムがホットスワップに対応していない場合があるため、互換性が確認されていない場合には、E1.S SSD の挿入または取り外しを行う前に、必ず装置 / システムの電源をオフにすることを強く推奨します。
取り付け後もシステムがドライブを認識しない場合は、以下の手順に従って新しいハードウェアを手動でスキャンしてください。
Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスにデバイス マネージャーと入力し、メニューからクリックします。デバイス マネージャーのウィンドウが表示されたら、ディスク ドライブ アイコンを右クリックし、ハードウェア変更のスキャンをクリックしてください。
Windows 7 – デスクトップ上のコンピューター アイコンを右クリックし、プロパティを選択し、デバイス マネージャーをクリックします。次に、ディスク ドライブ アイコンを右クリックし、ハードウェア変更のスキャンをクリックしてください。
Q: MB221E5P-B に搭載されている 2 ピン（2P）ヘッダーの機能は何ですか？
A: MB221E5P-B の 2 ピン（2P）ヘッダーは、E1.S SSD のオレンジ LED 信号用入力インターフェースとして設計されています。これにより、ホストシステムは装着された E1.S SSD のオレンジ LED インジケーターを駆動および制御できます。
Q: E1.S SSD のオレンジ LED は何を示しますか？
A: オレンジ LED は通常、業界標準の定義に基づき、Fail や Locate などのドライブ状態表示に使用されます。ただし、実際の LED の動作および意味は、ホストシステム側の実装によって決まります。
Q: MB221E5P-B のオレンジ LED はどのように制御されますか？
A: オレンジ LED は、アダプター自体で自律的に制御されるものではありません。制御信号は、ホストシステムまたはコントローラーから 2P ヘッダー経由で外部より供給される必要があります。MB221E5P-B は、この LED 信号を中継するためのパススルーインターフェースとして機能します。
