30-80mmの4 x M.2 PCIe NVMe SSD（2230、2242、2260、2280）に対応
|
| • |
1つのPCIe 5.0 x16スロットを使用（4つのドライブにアクセスするためには、PCIe分岐x4、x4、x4、x4が必要） |
| • |
シングル幅のフルハイトPCIeエクスプレススロットにインストール
|
| • |
工具不要のドライブインストールにより、簡単にメンテナンスできる取り外し可能なドライブトレイ
|
| • |
クイックリリースノブデザインにより、SSDの取り外しとインストールが迅速かつ簡単
|
| • |
ファンのon/offスイッチにより、十分な冷却システムや静音環境での柔軟性を提供
|
| • |
アクティブパワーテクノロジー（APT）– ドライブがインストールされていない場合にデバイスの電源を切って電力を節約
|
| • |
PCIeインターフェースが電力供給とデータ転送を行い、ケーブルの煩雑さを軽減
|
| • |
付属のサーマルパッドがSSDからアルミヒートシンクリッドに熱を伝導
|
| • |
業界トップの限定保証
|
| • |
アメリカ拠点の専門技術サポートエージェントによる無償サポート
|
| モデル番号 : | MB204MP-B |
| カラー : | ブラック |

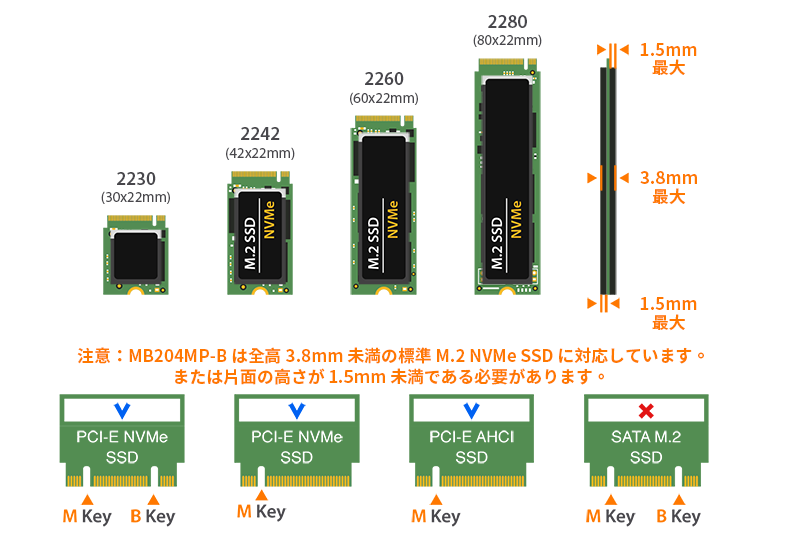

| 対応ドライブサイズ : | M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280 |
| 互換ドライブタイプ : | M.2 PCIe 3.0/4.0/5.0 NVMe SSD |
| ドライブ数 : | 4 |
| ドライブベイ : | 1 x PCIe 5.0または4.0 x16拡張スロット (マザーボードはx16スロットをx4/x4/x4/x4に分岐する必要があります) |
| ホストインターフェース : | PCIe 5.0 x16 |
| 電源入力 : | 1 x PCIeゴールデンフィンガー 1 x PCIe 6ピン電源コネクタ |
| 転送速度 : | PCIe 5.0 x4 最大128Gbps/SSD |
| 対応SSD容量 : | 制限なし |
| ドライブ冷却 : | 1 x 50 x 50 x 15mmファン |
| 構造 / 材質 : | 金属IOブラケット/カバーとPCBAおよびプラスチックシールド |
| ホットプラグ : | はい |
| 製品寸法 (W x H x D) : | 126.9 x 21.59 x 204.5 mm |
| 製品重量 : | 229g |
| 梱包重量 : | 370g |
| ドライブ動作LED表示 : | デバイス電源: 緑色の点灯 デバイス活動: 緑色の点滅 空: LED消灯 |
| パッケージ内容 : | デバイス、ユーザーマニュアル、サーマルパッド、M.2 SSDマウントクリップ、ネジ |
| 湿度 : | 5%~65% RH |
| 動作温度 : | 0°C〜60°C (32°F〜140°F) |
| 保管温度 : | -35°C〜70°C (-31°F〜158°F) |
| 適合 : | CE、RoHS、REACH |
| 保証 : | 1年間 |
Q: MB204MP-BがマザーボードおよびPCIeスロットと互換性があることを確認するにはどうすればよいですか？
A: MB204MP-Bとの互換性を確保するためには、マザーボードがPCIe Bifurcationモードをサポートしている必要があります。このモードでは、PCIe 16xスロットに対してx4/x4/x4/x4の構成が可能です。また、マザーボードのCPUレーン数により、MB204MP-Bが4つのM.2 NVMe SSDを認識できるかが決まります。互換性のあるマザーボードと互換性のないマザーボードの詳細なリスト、およびMB204MP-Bと併用できるPCIeスロットの確認方法については、以下のアイコンをクリックし、提供されている手順に従ってください。
互換性のあるまたは互換性のないマザーボードを報告するか、リストにないマザーボードの互換性を確認するには、クリックしてください。 here
Q: システムがICY DOCKエンクロージャーにインストールしたM.2 SSDを検出しません。どうすればよいですか？
A: M.2 SSDはホットスワップに対応していないため、M.2 SSDを挿入または取り外す前に、デバイスやシステムの電源をオフにすることを強くお勧めします。システムがドライブを検出できない場合は、以下の手順に従って手動で新しいハードウェアをスキャンしてください。
Windows 11 / Windows 10 / Windows 8 – タスクバーの検索ボックスに 「デバイスマネージャー」と入力しメニューからクリックします。デバイスマネージャーのウィンドウが表示されたら、 ディスクドライブのアイコンを右クリックし、 「ハードウェアの変更をスキャン」をクリックします。
Windows 7 デスクトップの コンピュータアイコン を右クリックし、 「プロパティ」を選択して、 「デバイスマネージャー」をクリックします。次に、 ディスクドライブのアイコン を右クリックし、 「ハードウェアの変更をスキャン」をクリックします。
Q: M.2 SSDをドライブトレイに取り付けた後、ドライブトレイの蓋を閉じるのが難しく、ドライブトレイをドライブエンクロージャーに完全に挿入できません。
A: M.2 SSDを調整可能なM.2ロッカーでしっかりと固定してください。M.2ロッカーが完全に固定されていないと、トレイの蓋は正しく閉まりません。M.2ロッカーの固定やカバーの閉鎖に問題がある場合、使用しているM.2 SSDが標準の厚さに従っていない可能性があります。標準のM.2 SSDの厚さは片面あたり1.5mm未満で、合計の高さが3.8mmを超えないようになっています。非標準の厚さのM.2 SSDを使用すると、M.2ロッカーやトレイの蓋に不適切なテンションがかかり、M.2コネクタがずれてしまいます。ドライブトレイをエンクロージャーに挿入する際に問題が発生した場合は、直ちに操作を中止し、ドライブの厚さが標準のM.2 SSDの厚さ（片面1.5mm未満、合計3.8mm未満）に従っていることを確認してください。
注意: 一部のM.2 SSDは金属製の放熱ステッカーを使用しており、これにより片面の厚さが1.5mmを超えることがあります。ステッカーを取り外すことで問題が解決する場合がありますが、取り外しは自己責任で行ってください（SSDの保証が無効になる可能性があります）。
ICY DOCKエンクロージャーは、標準の厚さを持つM.2 SSDとの互換性を考慮して設計されています。購入前に必ずドライブの厚さを確認することを強くお勧めします。詳細については、以下の互換性のないM.2 SSDリストをご参照ください。
ICY DOCKエンクロージャーとの物理的適合のために互換性がないことが知られているM.2 NVMe SSD:
問題が解決しない場合は tech@icydock.com にご連絡ください。できるだけ早く問題を解決できるよう対応いたします。
クリック ここ 互換性のある/ないM.2 SSDを報告する
Q: PCケース/シャーシのフロントパネルからドライブの状態を確認したいです。どうすればよいですか？
A: 製品のPCBAには2ピンのフロントパネルヘッダーがあります。フロントI/Oワイヤーを製品の対応する2ピンヘッダーに接続することで、フロントパネルからドライブの状態を表示できます。詳細な接続方法については、PCケース/シャーシのユーザーマニュアルを参照してください。
| ドライブステータス | LED表示 |
| 電源 | 点灯 |
| ドライブアクセス | 点滅 |
注意: PCケース/シャーシに接続するI/Oワイヤーは製品パッケージに含まれていません。
Q: カードをシステムにインストールすると、システムが起動しないか、BIOSに入れません。どうすればよいですか？
A:システムのマザーボードにBIOSアップデートがあるか確認してください。BIOSを更新した後、MB204MP-Bが使用可能になるまで数回再起動が必要な場合があります。BIOSアップデートの手順については、マザーボードの製造元の指示に従ってください。BIOSアップデート後も問題が解決しない場合は、 お問い合わせください。
