| • | SATA III (6Gb/s)対応 ,SATA II(3Gb/s) と SATA I(1.5Gb/s)に互換性あり |
| • | SATAホットスワップ機能対応 |
| • | 2台5mm～9.5mm厚み 2.5インチSATA HDD/SSDを一つ標準3.5インチサイズに変換 |

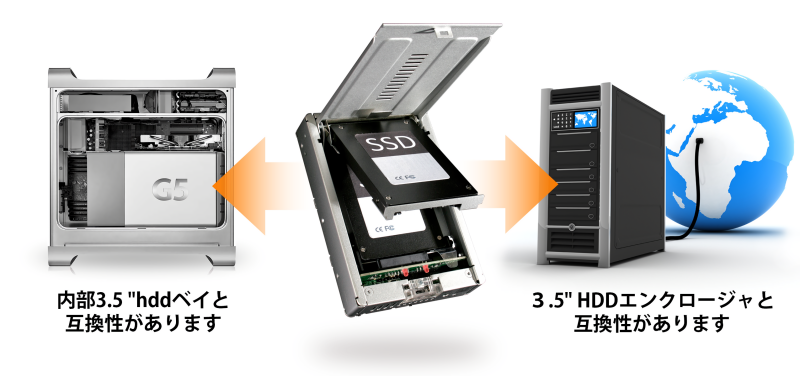

| • | 3.5インチHDDと同じサイズ、ネジ穴と接続コネクタ位置も完全互換 |
| • | 内蔵RAID機能,四つのモード設定:RAID 0(FAST)、RAID 1(SAFE)、JBOD、 BIG (SPANNING) |

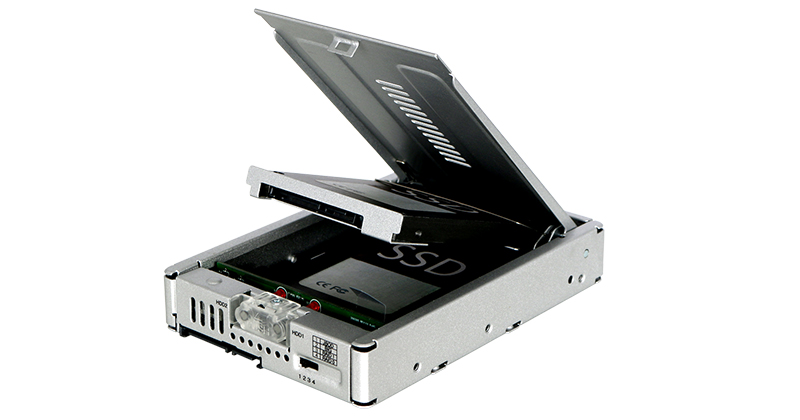

| • | ツールレス機構設計、インストールが簡単 |
| • | オールメタル構造で厳しい要望に満たす |
| • | 製品バックパネルに稼動状態を確認するLEDインジケーターを設け |
| • | EMI対策済み，電気からの損害影響を防ぐ |
| • | ラッチ付コネクタ搭載 |

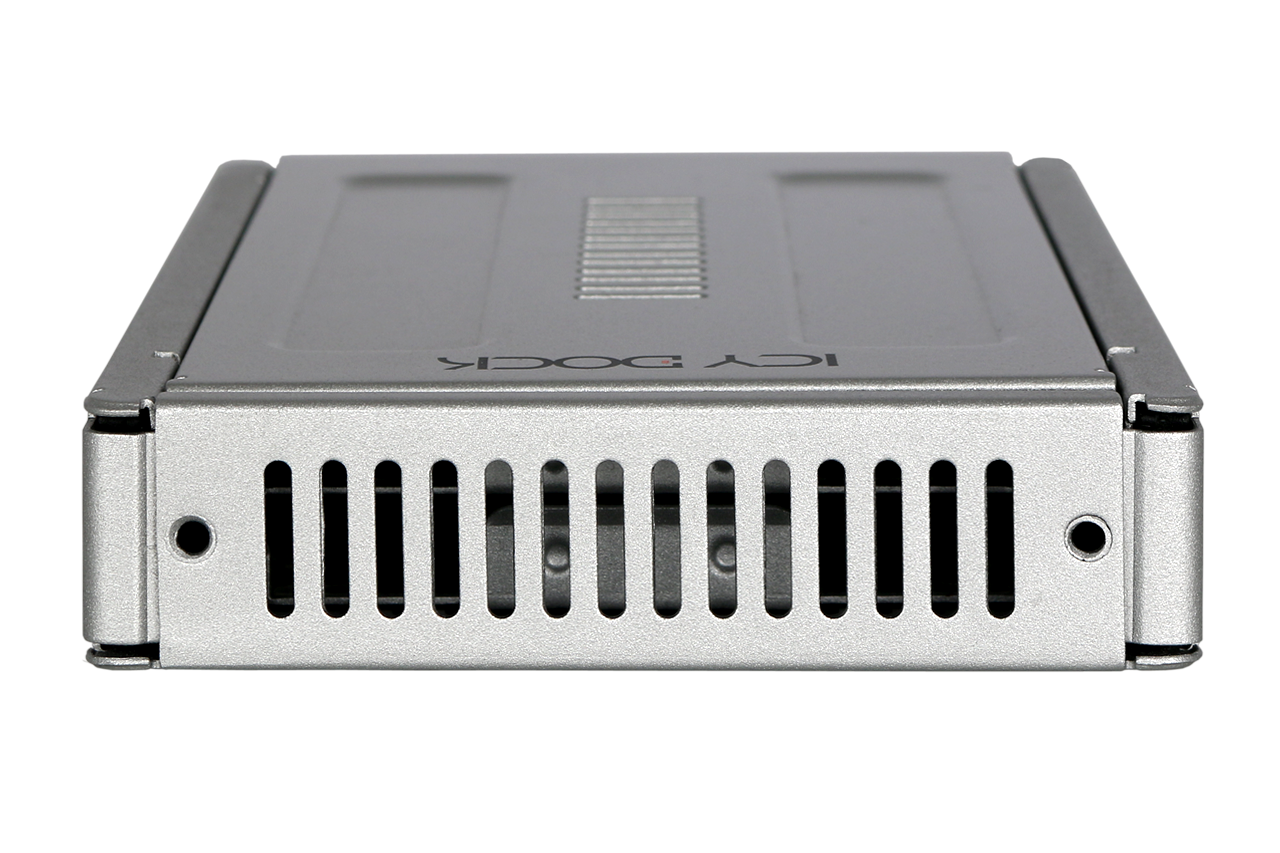

| • | 金属筐体と通気孔で散熱交換を図る |
| • | APPLE Mac Proシステムのバックトレイと互換性あり |
| • | 推奨応用：パソコン、Macシステム、ゲームシステム、NASストレージ、監視システム、 POSシステム、影像編集システム、データサーバ等 |
| 製品名： | EZConvert Pro MB982SPR-2S R1 2 x 2.5” SATA HDD/SSD用コンバーターケース3.5”サイズ内蔵RAIDモデル |
| 型番： | MB982SPR-2S R1 |
| 色： | シルバー |
| 対応デバイス： | 2 x 2.5” SATA III HDD & SSD (厚み 9.5mm 迄) |
| 対応スペース： | 標準3.5インチHDDサイズ |
| 接続インターフェース： | 1 x SATA 7 pin |
| 電源入力： | 1 x SATA 15 pin |
| 転送レート： | マックス 6 Gb/Sec (デバイスによる) |
| LED インジケーター： | 赤ランプ点灯 ： HDD故障 |
| 散熱機構： | 金属筐体及び散熱孔 |
| RAID モード： | RAID 0 (快速) / RAID 1 (安全) / BIG (拡張) / JBOD （非RAID） |
| コントローラ IC ： | JMicron - JMS562 |
| 材質： | オールメタル |

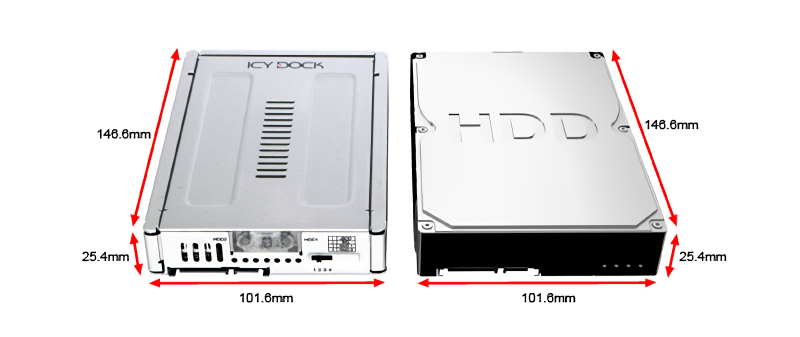

| サイズ (W x H x D)： | 101.6 x 25.4 x 146.6mm |
| 重量： | 360.7g |
| 同梱物： | 製品, マニュアル, 固定ネジ |
Q: RAIDとは何ですか？また、異なるモードとは何ですか？?
A: 注: すべてのICYDOCKエンクロージャーが以下に説明する各RAIDモードをサポートしているわけではありません。 エンクロージャがサポートするRAIDモードの詳細については、マニュアルまたはicydock.com製品ページをご参照してください。
冗長アレイ（RAID）は、複数の物理ドライブを1つのユニットに結合し一つのドライブのようにみせるディスクテクノロジです。 RAIDは、冗長性もしくはパフォーマンスを向上させるか、またはその両方を行うことができます。
RAIDは、データをバックアップするための手段ではありません。 重要なデータがRAIDアレイに保存する場合でも、別の物理ドライブまたはドライブの論理セットにバックアップする必要があります。
以下は、RAIDに関連して通常使用される用語です。
• ストライピング：データは複数のディスクに分割されます。
• ミラーリング：データは複数のディスク間でミラーリングされます。
• パリティ：チェックサムとも呼ばれます。 パリティは、データを数学的に再構築するために使用される計算値です。
アプリケーション要件ごとに異なるRAIDレベルが存在します。
一部のICYDOCK製品が提供するRAIDモードのリストについては、次の表を参照してください。
| RAIDモード | 説明 | 操作 | メリット | デメリット | 回復 |
|---|---|---|---|---|---|
| RAID 0 | ストライプディスク | データは2つ以上のディスクに均等に分割されます。 | 容量拡張で最速。 | 冗長性はありません。 | 1つ以上のドライブに障害が発生すると、アレイに障害が発生します。 |
| RAID 1 | ミラーリングディスク | 2つのドライブには同じデータで同期されます。 | 冗長性があるため、単一のドライブに障害が発生しても、運用を続けることができます。 | 速度とサイズは、最も低速で最小のディスクによって制限されます。 | リカバリに必要なドライブは1つだけです。 |
| JBOD | 束れた単体ディスク | オペレーティングシステムは、任意の数のドライブに個別にアクセスします。 | ソフトウェアRAIDモードを使用できます。 | ハードウェアRAIDの方がパフォーマンスが優れている場合があります。 | N/A |
| BIG | スパニングもしくは連結 | データは、1つのドライブがいっぱいになるまで書き込んでから、次のドライブがいっぱいになるまで書き込まれます。 | 容量拡張で単純な配列を作成します。 | 冗長性はありません。 | N/A |
Q:MB982SPR-2S R1 RAIDユニットのRAIDモード設定または変更するにはどうすればよいですか？
A: 注: 現在ドライブ中にあるデータは、このプロセス中に失われます。 RAIDモードを設定する前に、すべてのデータをバックアップする必要があります。
RAIDモードを設定するには、次の手順を実行します。
1.コンピュータの電源を切ります。
2.SATAケーブルを使用して、MB982SPR-2S R1RAIDモバイルラックをコンピューターに接続します。
3.RAIDスイッチを設定したいRAIDモードに設定します。
4.コンピュータの電源を入れます。
5.コンピュータの電源がオンになったら、ディスクの管理をチェックして、RAIDアレイがリストされているかどうかを確認します。 RAIDアレイが未割り当て領域でリストされている場合は、RAIDアレイを再フォーマットする必要があります。
注 1: RAIDモードを変更する場合は、別のRAIDモードを設定する前に、上記の手順を実行をする前にJBOD設定にして行ってください。
注 2: SATAコントローラーカードには、JBODモードで3つ以上のドライブを読み取るためのSATAポートマルチプライヤ機能が必要です。 コンピューターがハードドライブの1つのみを認識している場合は、SATAコントローラーがポートマルチプライヤ機能をサポートしていないことを意味します。 この場合、RAID監視ソフトウェアを使用してRAIDモデルのステータスを確認できます。 RAID監視ソフトウェアは こちらからダウンロードできます。
注 3: ポートマルチプライヤのサポートがなくても、JBODモードのRAID監視ソフトウェアで2つのドライブを表示できます。これは、RAIDチップセットが2つのドライブを読み取ることができるためです。 ただし、Windowsで各ドライブをフォーマットするには、ポートマルチプライヤ機能が必要です。
Q: RAID 1アレイを再構築するにはどうすればよいですか？
A:
1.RAID監視ソフトウェア（使用可能な場合）を使用して動作しているドライブを判別するか、別のハードドライブエンクロージャーで各ドライブを個別にテストするか、各ドライブをコンピューターのSATAポートに直接接続します。
2.故障したドライブを同じハードドライブと交換します。
3.アレイは再構築され、再構築プロセス中にアクセスできます。
注1: 再構築には新しい同一のハードドライブを使用することをお勧めします。使用済みドライブを使用するには、再構築を開始する前に、WindowのDiskPartコマンドを使用して使用済みハードドライブをクリーンアップおよびフォーマットすることをお勧めします。
注2: 再構築プロセスを開始する前に、交換用ドライブに以前のRAIDテーブルが含まれていないことを確認してください。 MB982SPR-2S R1によって作成されたRAIDテーブルを消去するには、コンピューターの電源を切り、ドライブをMB982SPR-2S R1に挿入し、RAIDスイッチをJBODモードに設定してから、コンピューターの電源を入れます。 JBODモードに正常に切り替えると、RAIDテーブルは消去されます。この手順により、ドライブ上のすべてのデータが削除されました。 JBODモードに切り替える前に、必ずすべてのデータをバックアップしてください。
注 3: データのセキュリティを向上させるために、RAID 1アレイを作成する場合、JMS562 RAIDチップセットはRAIDテーブルをドライブのディープレイヤー（LBA）に保存します。これは、JBODモードのJMS562チップセット（MB982SPR-2S R1）でのみ消去できます。したがって、これまでMB982SPR-2S R1で使用されていたドライブをRAID 1アレイで再利用する前に、RAIDテーブルをワイプすることをお勧めします。
Q: ハードドライブまたはソリッドステートドライブはこのエンクロージャーで動作しますか？
A:
• エンクロージャがハードドライブのストレージサイズをサポートしていることを確認してください。 ハードドライブのストレージサイズがエンクロージャーのテスト対象よりも大きい場合でも、ハードドライブはエンクロージャーで動作する可能性があります。
• ハードドライブがエンクロージャと同じインターフェイスタイプを使用していることを確認します。 たとえば、IDE、SATA、またはSASです。
• エンクロージャが2.5インチドライブや3.5インチドライブなどのハードドライブの物理サイズをサポートしていることを確認します。
• エンクロージャがハードドライブの高さをサポートしていることを確認してください。 たとえば、7mm、9mm、または15mmです。
• ハードドライブの消費電力がエンクロージャの電力出力を超えていないことを確認します。 複数のハードドライブを使用している場合は、すべてのハードドライブの合計消費電力がエンクロージャの電力出力を超えないようにしてください。
Q: SATA / eSATAを使用しているときに、コンピューターがハードドライブの1つしか認識していません。 私は何をしますか？
A:
JBODで複数のハードドライブを読み取るためにはポートマルチプライヤ機能が必要です。 Intel・amd チップセットのWindows向けドライバにはポートマルチプライヤの機能は提供されておりません。ポートマルチプライヤ機能は、多くのSATAハードドライブコントローラーでは標準ではありません。
コンピューターがハードドライブの1つのみを認識している場合は、SATA / eSATAケーブルをポートマルチプライヤ機能を含むSATAコントローラーに接続する必要があります。 現在のハードドライブコントローラーにこの機能が含まれていない場合は、使用可能な拡張スロット（PCI、PCI-Express、PCMCIA、CardBus、ExpressCardなど）でポートマルチプライヤをサポートするハードドライブコントローラーを追加できます。
ポートマルチプライヤ機能をサポートするハードドライブコントローラーカードを使用しているが、一度に1台のハードドライブしか読み取れない場合は、ハードドライブコントローラーのドライバーを更新します。
Q: すべてが接続されていますが、何も機能していません。 私は何をしますか？
A:
ハードドライブエンクロージャの問題をトラブルシューティングする場合、潜在的な問題を除外するために完了することができるいくつかの簡単なテストがあります。次のコンポーネントが正しく機能していて、問題の原因ではないことを確認するためにテストできます。
• ケーブル（USB、SATA、SAS、Mini-SASなど）
• ハードドライブ/SSD（M.2ドライブ、3.5インチハードドライブ、ソリッドステートドライブなど）
• ハードドライブエンクロージャー（コンバーター、モバイルラック、ケージ、および外部エンクロージャー）
セットアップコンポーネントをテストするには、次のことを試してください。
• ハードドライブをシステムに直接接続するか、別のエンクロージャーのハードドライブを使用して、問題がハードドライブにあるかどうかを確認します。
• 別のセットアップでケーブル、ハードドライブ、およびハードドライブエンクロージャを使用して、問題がコンポーネントまたはセットアップにあるかどうかを確認します。
•セットアップで別のケーブル、ハードドライブ、およびハードドライブエンクロージャを使用して、問題が解決するかどうかを確認します。理想的には、別のセットアップで動作することがわかっているコンポーネントをテストする必要があります。
ハードドライブとハードドライブエンクロージャをテストするときは、次のことを行うことをお勧めします。
• ディスクの管理を確認するには、Windowsキー+ Rを押し、diskmgmt.mscと入力して、Enterキーを押します。ハードドライブがリストされているかどうかを確認してください。
• ハードドライブが未割り当て領域でリストされている場合は、ハードドライブを再フォーマットする必要があります。 [未割り当て]を右クリックし、[新しいシンプルボリューム]をクリックします。画面の指示に従って、再フォーマットを完了します。
注: ハードドライブをフォーマットすると、ハードドライブ上のすべてのデータが消去されます。ハードドライブを再フォーマットする前に、必ずすべてのデータをバックアップしてください。
• ハードドライブが正常としてリストされているが、ドライブ文字がない場合（C：など）、正常を右クリックし、[ドライブ文字とパスの変更]をクリックします。 [追加]をクリックし、ドライブ文字を割り当てて、[OK]をクリックします。 注: フォーマットされたハードドライブは、ドライブ文字が割り当てられるまで、コンピューターまたはマイコンピューターに表示されません。
ICY DOCK RAID エンクロージャーの設定に関する追加のヘルプについては、 電子メール, 電話でお問い合わせください。
Q: MB982SPR-2S R1 RAID アレイからハード ドライブを取り外し、ドライブ デュプリケータに置いてデータをコピーし、ハード ドライブを MB982SPR-2S R1 RAID アレイに戻して引き続き使用できますか?
A: MB982SPR-2S R1 を通じて作成された RAID アレイは一意の RAID構築情報を持ち、MB982SPR-2S R1 RAID チップセットがハードドライブ上の RAID アレイ情報を認識できるようにします。 これはハードドライブの障害やデータ破損が発生した場合のデータの照合と RAID の再構築にとって非常に重要です。 RAID アレイからハードドライブを取り外し、ドライブデュプリケーターを介してそこにデータをコピーすると、そのドライブ上の RAID構築情報が破損する可能性があります。 これにより、RAID チップセットが認識できなくなるため、読み取りエラーや RAID 再構築プロセスの失敗が発生する可能性があります。 そのため、そのような目的で MB982SPR-2S R1 RAID アレイからハード ドライブを取り外さないことを強くお勧めします。また、MB982SPR-2S R1 をドライブ デュプリケーターとして使用しないこともお勧めします。
